型号: TTP111ASN
品牌: TONTEK

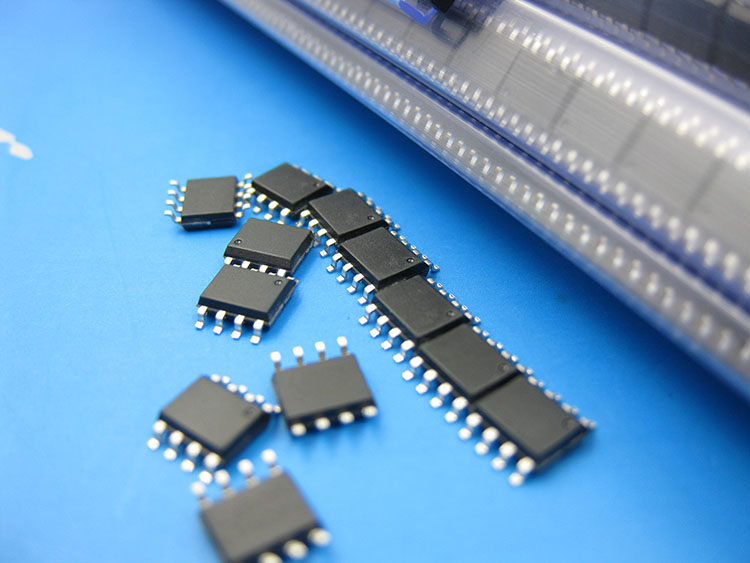

封装: SOP8
年份: 15+
属性: 单键触摸调光LED驱动IC
TTP111ASN通泰单键金属触摸感应开关IC 分段调光三级LED调光芯片
DC LED 触摸调光 IC
（TOUCH DIMMER FOR DC LED LIGHTING）
概述
TTP111是一款DC LED照明设备触摸控制集成电路, 由PWM输出控制NMOS达到调光功
能，具有高频率的PWM输出。
特点
典型工作电压5.0V
在VDD=5.0V，25℃，无负载条件下，工作电流典型值小于500uA
频率高达4.8KHz的脉冲宽度调制（PWM）输出
4种可选调光模式（管脚OPT1. OPT2选择）：
(1). 3级调节，初始关。 OPT2=0, OPT1=1
(2). 4级调节，初始关。 OPT2=1, OPT1=0
(3). 3级调节，初始开(6%)。OPT2=0, OPT1=0
(4). 开关模式，初始关。OPT2=1, OPT1=1
TTP111 PWM输出高电平控制NMOS。
两种调光输入模式：触摸和开关。
应用电路简单，易于上手。
可以通过导线与触摸板连接。
应用
LED台灯LED LAMP
作为脉冲宽度调制控制输入

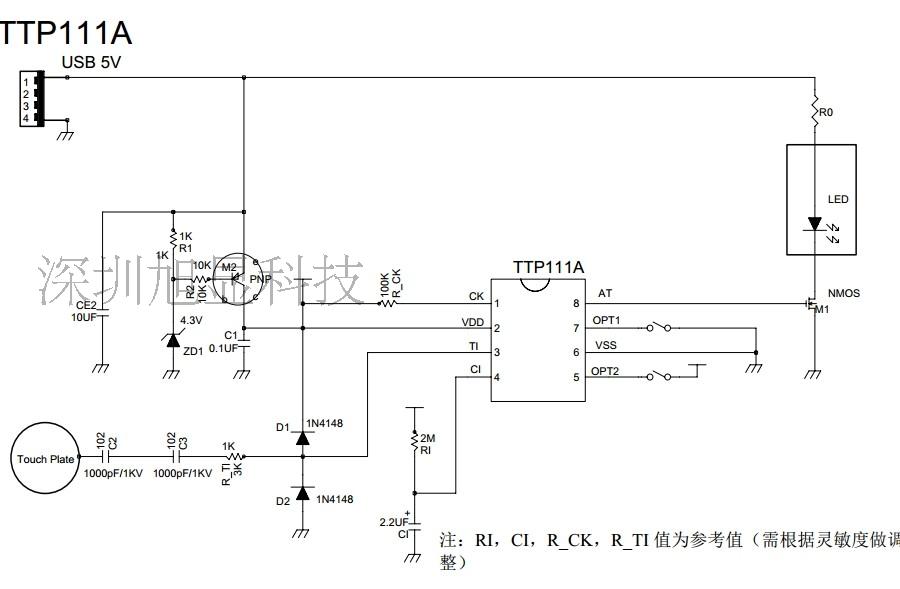

典型应用电路：
深圳旭显科技有限公司专业代理台湾通泰TONTEK触摸IC全系列,原厂直销,货源稳定,能提供技术支持+方案开发,热卖型号有：
TTP222: 1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V。
TTP223:单键触摸IC方案，超小封装，高灵敏度，多种方案可选
TTP233B-HA6: 单键触摸IC专用移动电源方案。
TTP224: 2~4键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V。
TTP225: 1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V,可编程
TTP229: 8~16键触摸IC方案，多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V,支持IIC/TT介面。
应用
..消费类电子产品玩具小家电
..薄膜或按钮及普通开关的替代者
更多其他型号集成电路和电阻电容、电感等无源器件，欢迎咨询！
