一、产品特点
衬氟视镜是工业管道装置上的附件之一， 用以观测管路或设备中单元流体的流量、
色泽变化，直接监控化工工艺流程。视镜 体采用碳钢精铸或者不锈钢，内衬氟塑料 （F4\F46\PO），镜片选用优质钢化玻璃， 具有最佳的耐腐蚀性能和机械强度，
且有 外型美观、强度高、经久耐用的特点。广 泛使用于石油、化工、农药、染化、
制酸 制碱等行业。
二、主要部件材料表
零件名称NAME | 碳钢 | 不锈钢Stainless Steel |
C | P | PL | R | RL |
壳体 | WCB | CF8 | CF3 | CF8M | CF3M |
玻璃 | 硅玻璃、钢化玻璃、石英玻璃 |
内衬材料 | PTFE(F4)\PFA\FEP(F46)PO\PE |
垫片 | 聚四氟乙烯PTFE |
螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr17Ni2 | 1Cr18NiTi |
螺母 | 45 | 0Cr8Ni9 | 0Cr8Ni9 | 0Cr8Ni9 | 0Cr8Ni9 |

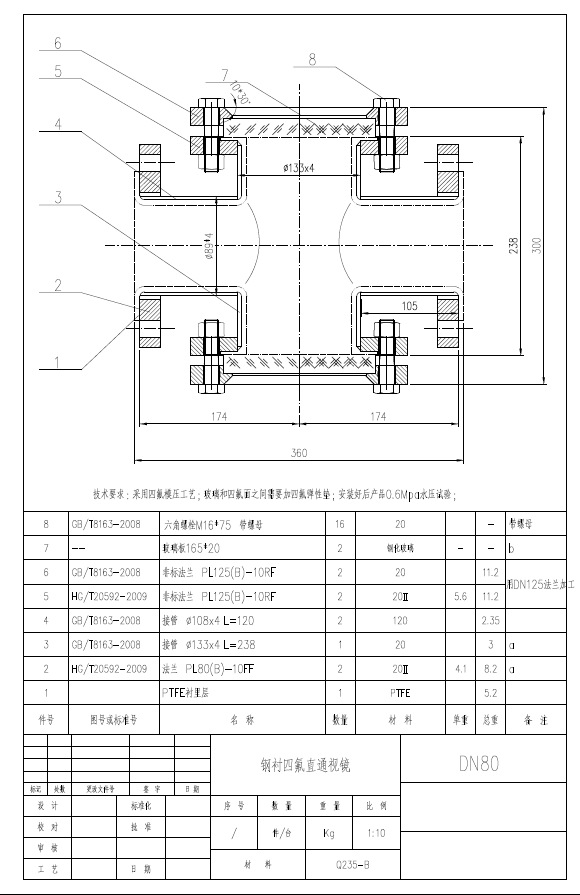

结构参数表
公称通径
Mm\inch | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 |
长度L | 200 | 230 | 230 | 250 | 250 | 260 | 260 | 260 | 300 | 300 | 300 |
使用压力 | PN0.6~PN1.6MPa |
使用温度 | -20°~160°C |
法兰标准 | JB/T79-94\GN9113\HG20592-2009 |
基本型号 | 直通式衬氟视盅、衬氟四通视镜 |

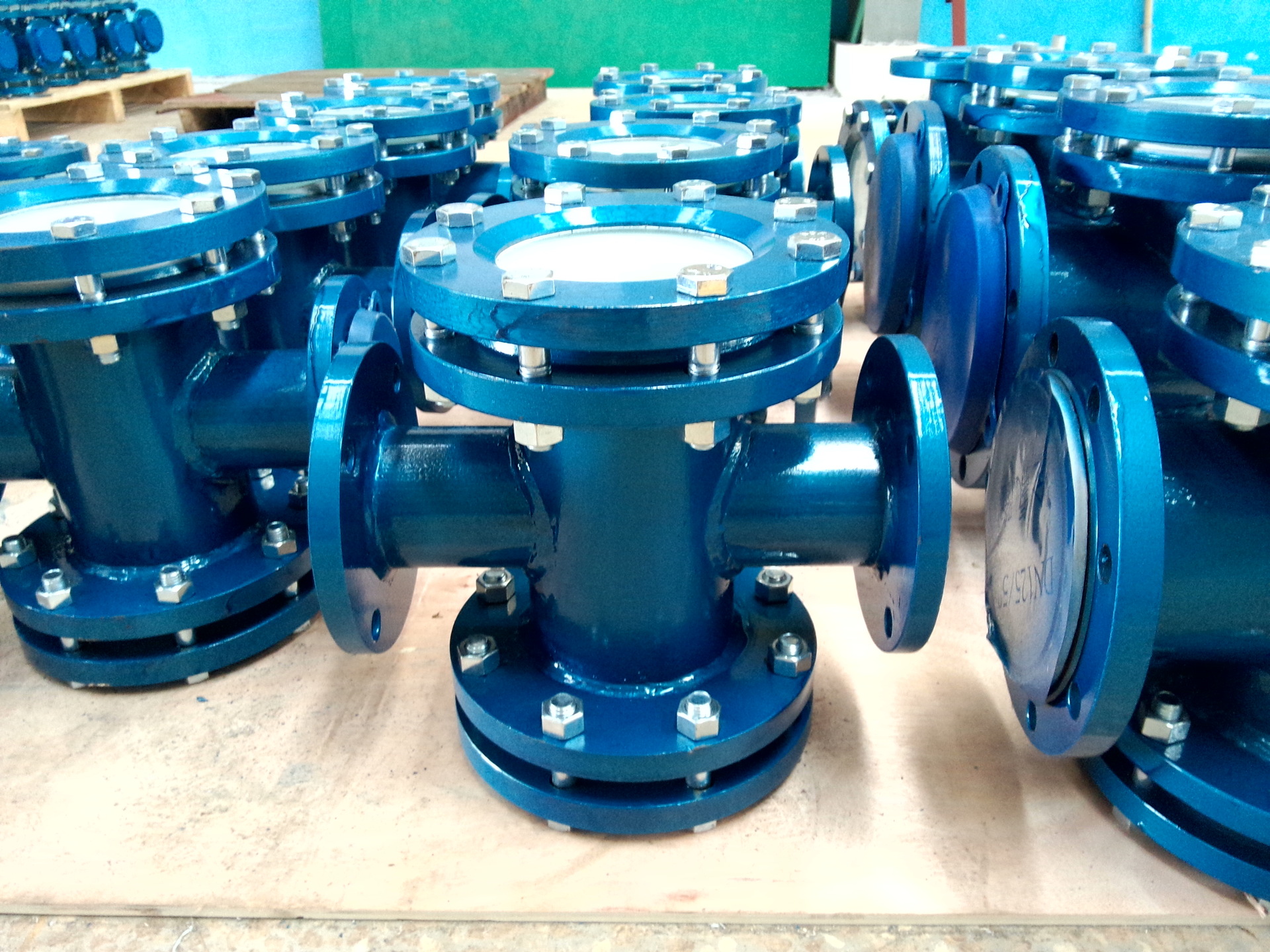

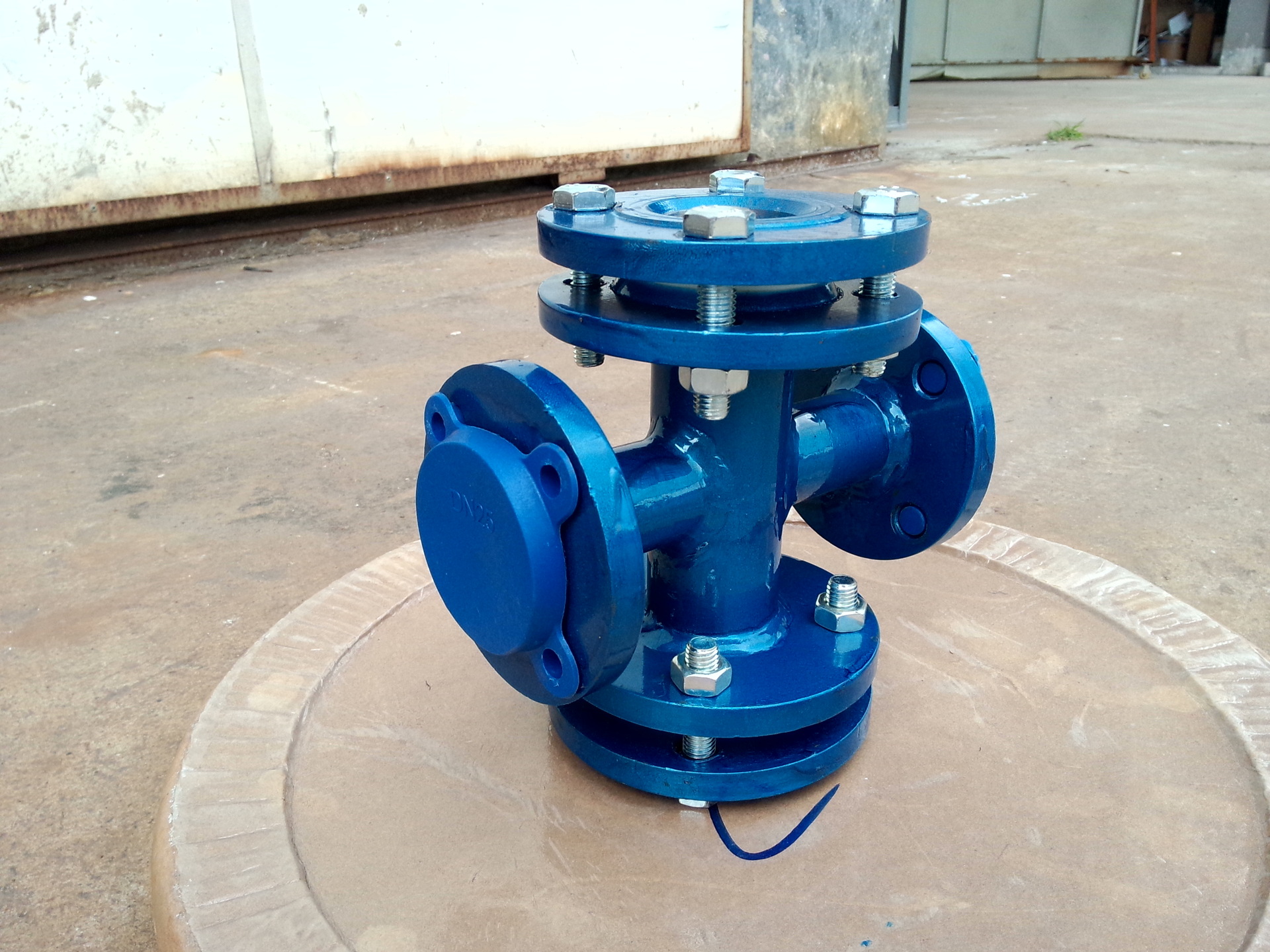

实拍图
