SMW-CTH-A滑块磁致伸缩位移传感器的运作原理是通过分析两个磁场相互感应的反馈信号而达致。磁场是利用一个永久磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个绝对值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析，继而输出一个精确和高分辨率的位置信号，让机台可以实时进入生产状态。
SMW-CTH-A滑块磁致伸缩位移传感器的优势
1、滑块磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。

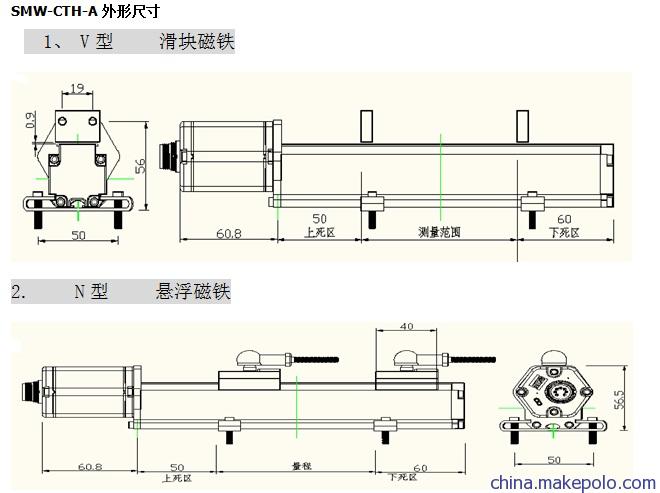

2、铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。
3、直接取替电阻式电位器，而无须机械修改。
4、开放式导轨型外壳设计能减少因安装失误而损坏传感器。
SMW-CTH-A滑块磁致伸缩位移传感器技术参数一
|
产品名称 |
SMW-CTH-A系列磁致伸缩位移传感器 |
|
量程范围mm |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
|
线性度 |
±0.01%FS(最小±50μm) |
|
重复性 |
±0.002%FS(最小±2μm) |
|
分辨率 |
无限分辨（取决于控制器A/D与电源波纹） |
|
迟滞 |
±0.001%FS |
|
温漂 |
±0.001%FS |
|
工作电压 |
24VDC （-15/+20%） |
|
电流消耗 |
5～16mA（依工作行程而变化） |
|
震动 |
5g/10-2000Hz/IEC标准IEC标准68-2-6 |
|
温度 |
-40℃---85℃ |
|
安装方式 |
固定夹片，配M5X20 专用螺钉 |
|
输出 |
0~5V； 0~10V； 0~20mA； 4~20mA；24；25；26位二进制；格雷码 |
|
连接方式 |
卡式磁铁或，磁悬浮式 |
|
防护等级 |
IP65 |
SMW-CTH-A滑块磁致伸缩位移传感器技术参数二
|
产品名称 |
SMW-CTH-A系列磁致伸缩位移传感器 |
|
量程范围mm |
800 |
850 |
900 |
950 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
1700 |
1800 |
|
线性度 |
±0.01%FS(最小±50μm) |
|
重复性 |
±0.002%FS(最小±2μm) |
|
分辨率 |
无限分辨（取决于控制器A/D与电源波纹） |
|
迟滞 |
±0.001%FS |
|
温漂 |
±0.001%FS |
|
工作电压 |
24VDC （-15/+20%） |
|
电流消耗 |
5～16mA（依工作行程而变化） |
|
震动 |
5g/10-2000Hz/IEC标准IEC标准68-2-6 |
|
温度 |
-40℃---85℃ |
|
安装方式 |
固定夹片，配M5X20 专用螺钉 |
|
输出 |
0~5V； 0~10V； 0~20mA； 4~20mA；24；25；26位二进制；格雷码 |
|
连接方式 |
卡式磁铁或，磁悬浮式 |
|
防护等级 |
IP65 |
SMW-CTH-A滑块磁致伸缩位移传感器技术参数三
|
产品名称 |
SMW-CTH-A系列磁致伸缩位移传感器 |
|
量程范围mm |
1900 |
2000 |
2100 |
2200 |
2300 |
2400 |
2500 |
2600 |
2700 |
2800 |
2900 |
3500 |
|
线性度 |
±0.01%FS(最小±50μm) |
|
重复性 |
±0.002%FS(最小±2μm) |
|
分辨率 |
无限分辨（取决于控制器A/D与电源波纹） |
|
迟滞 |
±0.001%FS |
|
温漂 |
±0.001%FS |
|
工作电压 |
24VDC （-15/+20%） |
|
电流消耗 |
5～16mA（依工作行程而变化） |
|
震动 |
5g/10-2000Hz/IEC标准IEC标准68-2-6 |
|
温度 |
-40℃---85℃ |
|
安装方式 |
固定夹片，配M5X20 专用螺钉 |
|
输出 |
0~5V； 0~10V； 0~20mA； 4~20mA；24；25；26位二进制；格雷码 |
|
连接方式 |
卡式磁铁或，磁悬浮式 |
|
防护等级 |
IP65 |
斯铭威为保证所有产品都符合常规质量标准，同时满足客户要求，传感器的所有生产元件都必须经过严格检验。斯铭威每个产品生产过程都自始至终处于高标准规范化管理之下。拥有各种测试设备及实验室场所来满足各种测试要求，以保证并伴随产品从研发到量产的整个过程。100%的经过全面的检测以确保优异的工作性能。做到的测试包括：针对环境温度和湿度变化的耐气候测试、耐温测试、机械强度测试、防震颤防冲击测试以及寿命长短测试等。各种测试都依照当前的、现有执行中的行业标准进行。根据行业经验，斯铭威对新研发的非标产品采用独有的测试过程。欢迎来电咨询！张生：0755-32808759/15112389261 QQ:1227108499
