钢衬四氟产品工艺介绍：
一、钢衬四氟(PTFE)缠绕复合管
制造工艺：先将若干层PTFE薄膜缠绕在模具上，再将菱形钢丝网平铺或钢丝螺旋形地缠绕在PTFE薄膜上，后在钢丝或钢丝网外面再缠绕若干层PTFE薄，烧结前在四氟外表面缠绕无碱玻纤带，最后放在炉中绕 结成形。用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波 纹。将它衬入钢管内，并在PTFE衬里管，并在PTFE衬里管外壁与钢管内壁之间的空隙处灌满填充树脂（非出残留空气）。这种填充树脂能与钢管紧密粘结在一起。同时，它能紧紧地包裹在螺旋形的PTFE衬管外壁 上。填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波纹。这种结构，类似于螺母与螺栓的结 合。它一方面能使PTFE衬里的热胀冷缩得到有效的限制和补偿；另一方面，利用钢丝的刚度明显地提高 PTFE衬里耐负压的能力。 通径规格：DN25-DN1500 使用温度：-80-250℃ 使用压力：-0.098-3.0Mpa
二、钢衬四氟(PTFE)推压管衬里
制造工艺：首先采用PTFE粉末，在机器上推（挤）压成管子，然后将它强行拉入无缝钢管（衬管外径 略大于钢管内径），形成无间隙紧衬。由于推压管密度不是很高，所以适用小口径管道（≤DN100）， 低负压的输送管路。
通径规格：DN15-DN200 使用温度：-30-180℃ 使用压力：-0.05-2.5Mpa

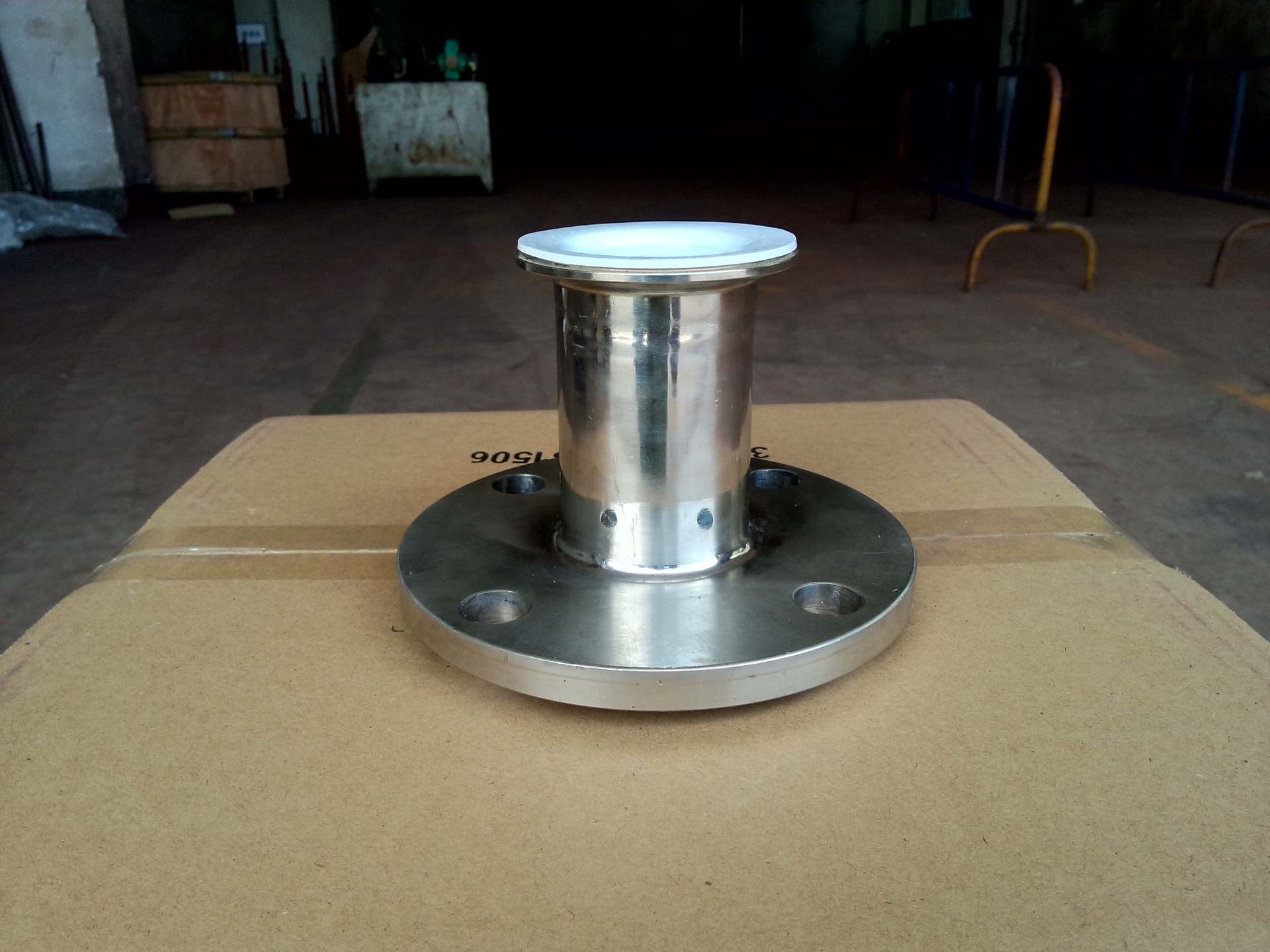

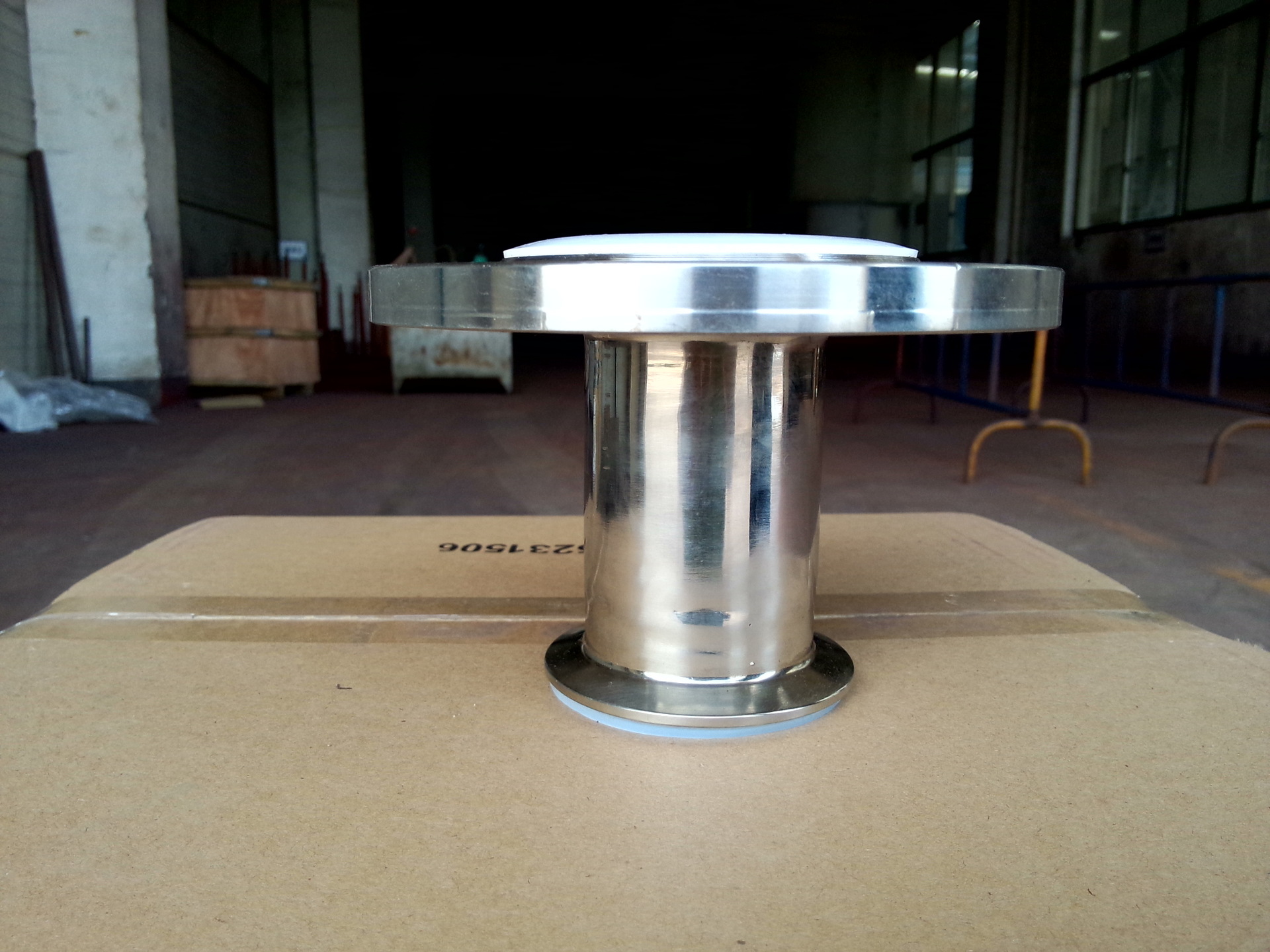

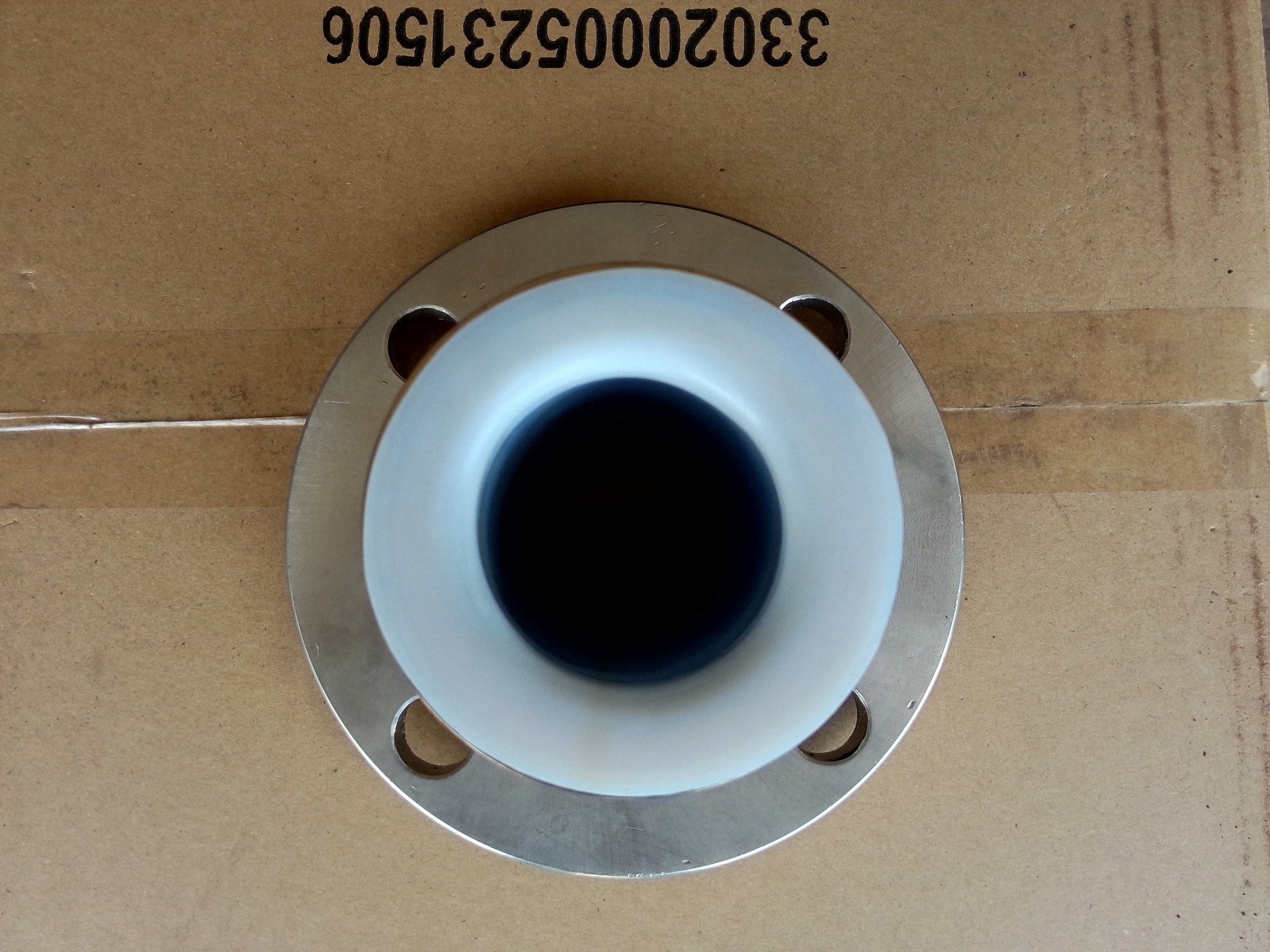

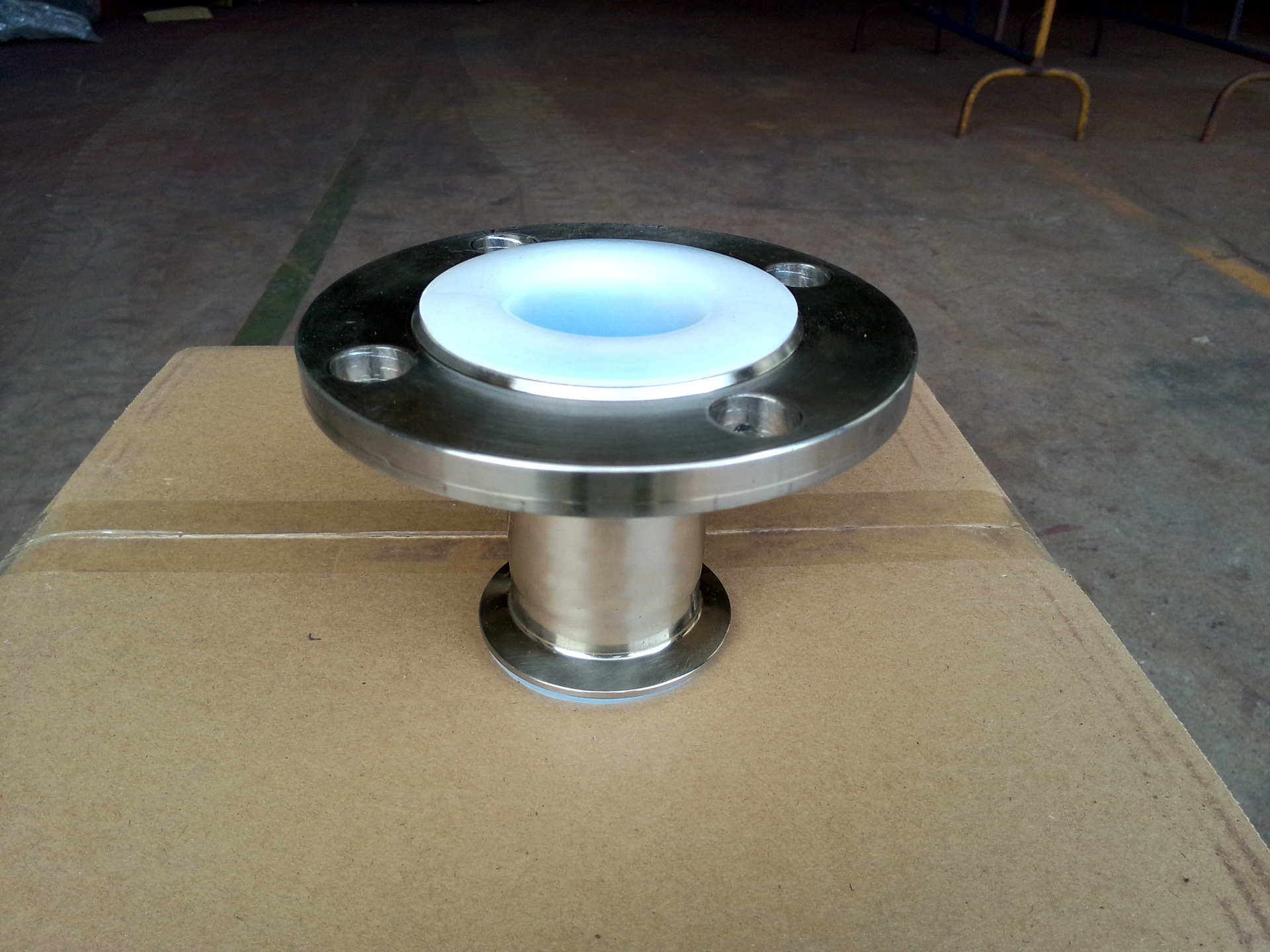

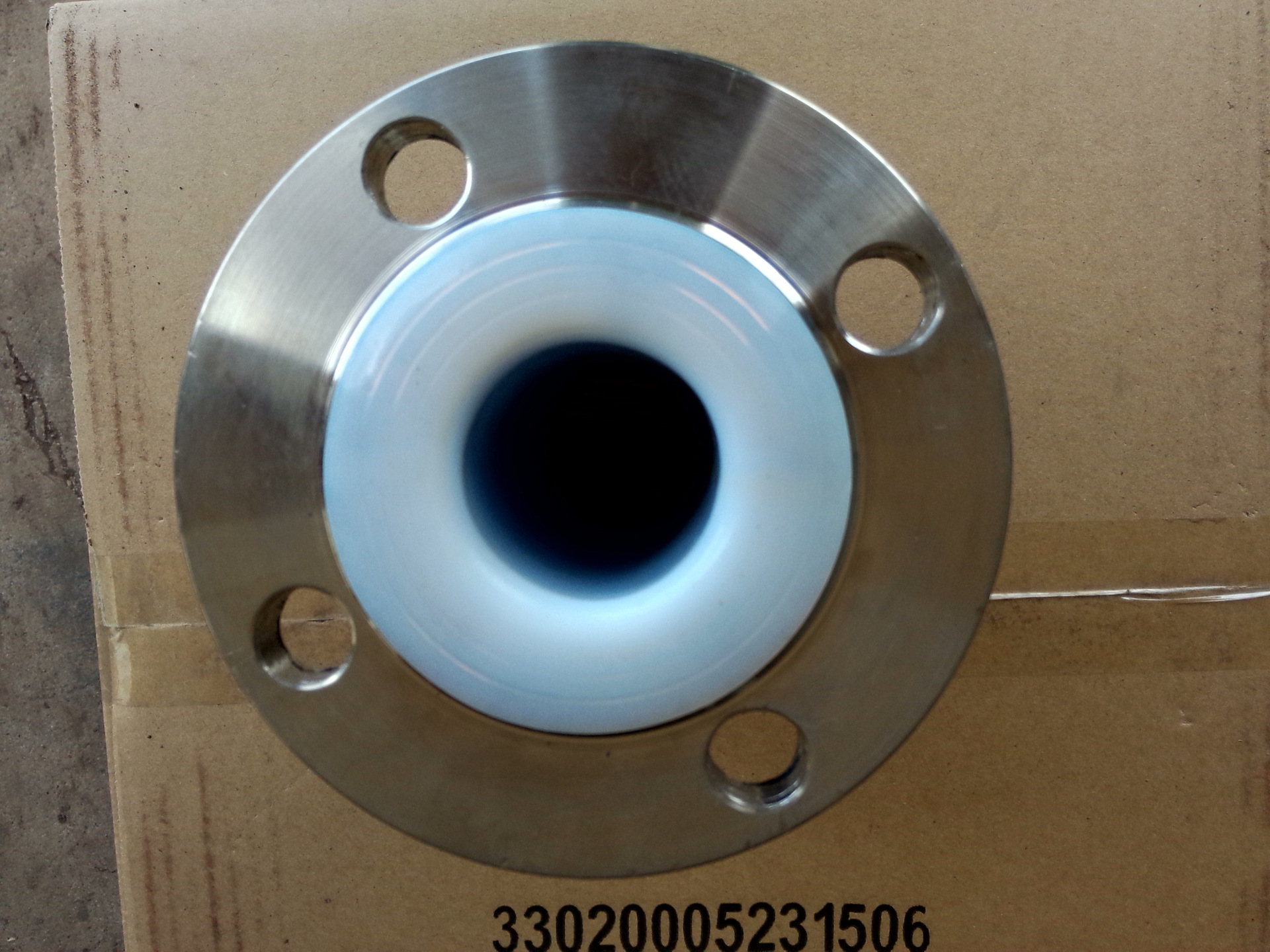

三、衬PTFE管道、管配件的钢管、法兰选用要求
1.管道采用国家标准无逢钢管，因工艺要求，衬里后的管道有效通径小于钢管的公称通径，设计者及用户进行必要的有效流量标准后确定钢管的通径；
2.法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准，可以是锻造，也可由合同确定，因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。
密封面均为平面密封型式，为了便于管路安装，可为用户提供平焊环活动法兰。
内衬PTFE衬里层试验、检验及使用范围
1.管道及管配件均以1.5倍设计压力进行水压试验；
2.凡涉及内衬PTFE衬里层经水压试验后，100%地进行完好性检验，其泄漏点检验方法采用电火花测试；
