一、概述

           本机采用台湾原产凸轮分割器精密分度，六工位同时独立工作，大副提高钻孔攻丝工作效率。钻孔机采用低惯量电机驱动主轴旋转运动，并驱动主轴按照设定牙距进给，钻孔机头采用液压站油压驱动进给。整机铸件采用高强度耐磨铸铁，经时效处理经久耐用变形量极低，重要加工部件采用进口合金钢，优质铬钢碳钢经科学的热处理，轴承采用低摩擦系数超低噪音轴承。并带有喷头冷却系统，故整机工作稳定精度高，钻孔、攻丝光洁度精度等技术参数皆处于同行业领先水准。

二：钻孔攻丝机机台参数

          长X宽X高：1700mmx1600mmx1780mm
          重量：约650-700Kg
          最大钻孔直径：φ16（单轴）
          最大攻丝直径：M8 （单轴）
         主轴回转精度误差：±0.02mm
         马达总功率：2.5Kw
         气源设定压力：6—8kg/cm

三：触摸显示屏使用说明

（一）、功能介绍

   1. 手动功能：机械每步动作纯手动操作。
   2.自动功能：机械每完成一整套动作后自动重复。
   3.记数功能：产量记数。
   4.报警功能：置位报警，来料检测报警。

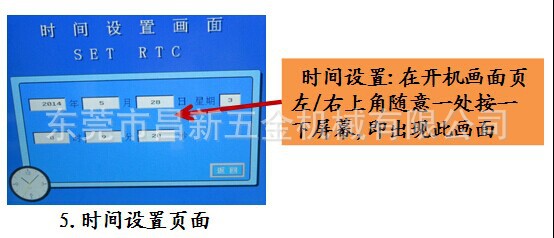

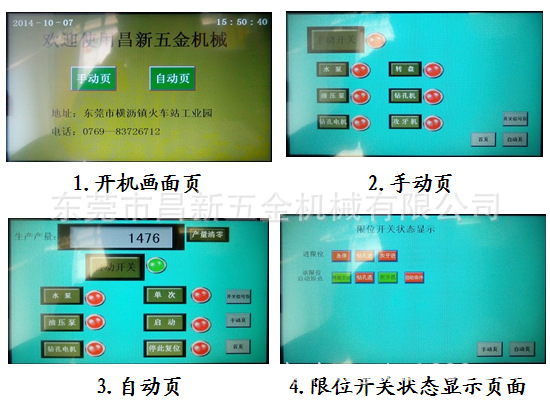

（二）、页面介绍
开机页面在显示屏操作面板上选择对应按键进入该页面。

四、手动功能介绍
          在开机画面进入手动页面后,首先按下手动项对应键;此时按键旁指示灯会一直显绿色。选择动作项对应键操作,再次按下同一键该动作取消指示灯灭显红色。
手动步序：首先选择<手动>功能，按下各动作步序对应键。
         水泵→振盘→拨料→挡料→推料→攻丝→出料

五、自动功能介绍
          进入自动页面操作步序：自动循环工作
⑴先开水泵和振盘⑵选择单次启动 ⑶按自动功能、钻孔攻丝机自动工作，停机按下<停止>对应键;机器会完成整套步序后即停机。
          注释：生产产量:记录攻丝数量。

六、报警功能介绍：
        1.动作进置位报警，退置位报警，动作没到位时报警，解除报警。
        在显示屏操作面板上直接按下急停按钮，退出报警页面，进入自动页，先取消自动功能，再按下停止键，警报复位。在手动页选该报警项手动复位。
    2.来料检测报警
        检测无料时，机器停止动作报警，待检测有料时，警报自动清除，机器自动开始工作。

七、急停按钮
    按下急停按钮后并自锁，机器正在完成动作步序或未完成的动作步序时自动退回原位，再次启动无效，需将急停按钮旋转复位后，即可开机工作。

八、注意此机器需良好保护接地线，自动控制器寿命可延长和工作稳定。

 九、技术支持及售后服务
          非常感谢您选用本公司设备，本机台用户享有一年免费服务以及终身技术支持。在使用过程中有任何意见及建议请联系本公司，相信我们会合作的更好。
