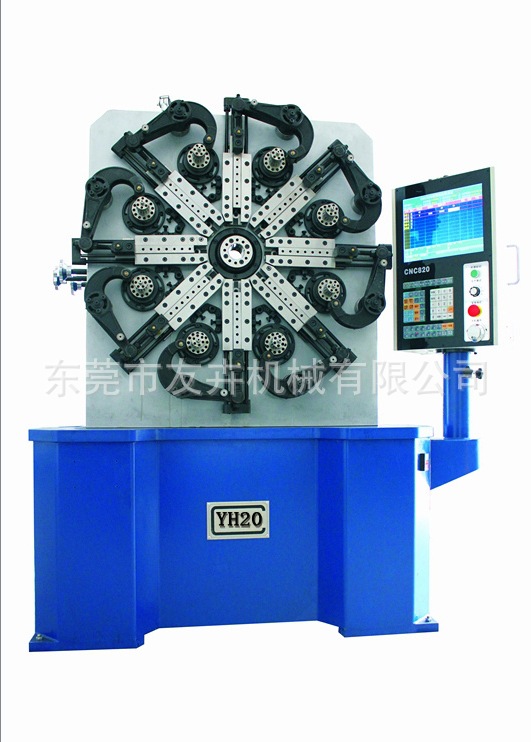

YH-20T万能绕线机/万能弹簧机
一,机器特性概述
1.优化工作轴为同步主轴,使同步工作更为合理
2.静态几何精度以及动态定位精度进一步提高
3.各工作轴归零位置可配合调机实际需要自由设置,具有关机记忆功能
4.复合刀具采用台湾技术研发生产,弹簧切口更加精密,美观
5.可生产各种空芯线圈,跳线,扭簧,各种异形弹簧
二,机器主要特点
1.采用了CNC-502电脑系统,可记忆1000个料号的生产资料
2.主轴分为凸轮,送线,转芯,卷曲四轴,机械部分有八组滑座,可通过凸轮片,曲臂及凸轮轴的运转实现三种动作方式:挤压,冲压和成型
3.四轴均由电脑控制,可单独或联动运行,凸轮旋转角度角度可达0.1°
4.送线装置水平置于机器后,每2个送线轮为一组,共2组送线轮,方便调线
5.转芯装置于板面中央,可精确控制正反转以辅助调簧
6.卷曲轴直接装在滑座上,可通过凸轮带动上下动作,本身也可通过电机控制正反转以达到卷簧的目的
三,主要技术参数
型号:YH-20T
线径:φ0.2~2.3
最大送线长度:Unlimted
最小送线指令:0.01
最大送线指令:9999.99
最小转芯轴指令值:0.1°
最大转芯轴指令值:359.9°
凸轮轴最小设定值:0.1°
凸轮轴最大设定值:359.9°
最小卷圈轴指令值:ON
最小卷圈轴指令值:ON
一般气缸:7
角度修正气缸:4
每分钟产量:≤200pcs
送线伺服:2.7Kw
凸轮伺服:2.7kw
转芯伺服:1.0kw
耗电量6.0kw
深度X宽度X高度:1600*1300*1650
机器重量:800Kg
