一、 供货范围
A.制造厂商：佛山市普拉迪数控科技有限公司
供货范围：最新型型材CNC复合加工中心配置日本FANUC数控系统为基本功能。

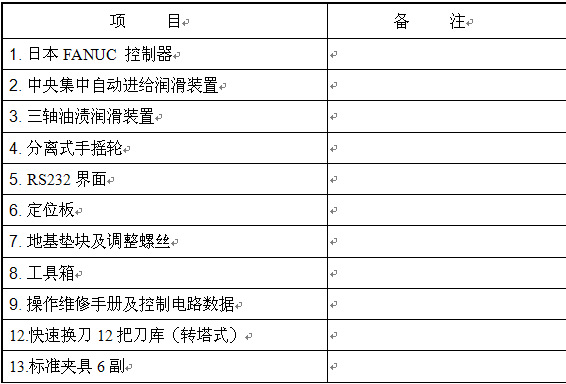

B.机床标准附件：标准附件与功能（电控部分请参考各控制器功能）
基本配置
1、 控制器 日本发那科
2、 X、Y、Z轴电机 日本发那科
3、主轴电机 日本发那科
4、主轴 台湾罗翌10000 rpm直联机械式主轴
5、X、Y、Z轴轴承 NSK（精密级）日本
6、三轴滚珠螺杆 日本THK
7、加强型导轨 日本THK
9、润滑系统 中日合资润滑泵（台湾 宝腾）
10、手持遥控单元盒 日本NIMECON
11.快速换刀12把刀库 台湾首轮
12.空压电磁阀 日本(亚德客)
13.交流接触器 法国施耐德
14.电源开关 三菱日本
二.基本规格
1、机型型号 :PZ-CNC6500-2W
机 械 规 格 | |
行程 | X轴行程 6500mm |
Y轴行程 450mm | |
Z轴行程 330mm | |
进给 | X轴快速位移 60m/min |
Y轴快速位移 36m/min | |
Z轴快速位移 36m/min | |
定位精度 | X轴定位精度 （全程） 0.05mm |
Y/Z轴定位精度 （全程） 0.01mm | |
重复定位精度 | X轴重复定位精度（全程） 0.02mm |
Y/Z轴重复定位精度（全程）0.01mm | |
电力需求 | 15（380V、60Hz）KVA |
气压需求 | 6kg/cm2 |
驱动马达 | 主轴 5.5kw |
X轴 AC 伺服马达 2.0kw | |
Y/Z轴 AC 伺服马达 2.0kw | |
颜色 | 标准颜色 |
导轨 | 三轴线性导轨 |
占地面积（长 x 宽 x 高） | 9000*3000*2500 mm |
机器净重 | 9000KG |
三、技术文件﹕
1、机器精度检测记录表。
2、地基图
3、CNC控制器操作手册
4、机械操作手册
5、电控操作手册
6、电控线路图
7、参数表
四、交货、安装及验收：
1、交货：
1.1依据我司所提供之出货规格由卖方送至客户指定之国内目的地。
2、安装
2.1客户需负责事先备妥合格环境、起重设备及电源、电气源、切削液、机械指定使用之油品。
2.2由我司到客户指定工厂进行机械安装调试及教育训练，食宿由买方负责。
3、验收：
3.1客户可到普拉迪公司进行机器验收(费用由买方自行负责)。
3.2机器运转状况检查，依据普拉迪公司标准测试程序或其他经双方议定之程序。
3.3机器精度验收，我司提供出厂精度证明，或经双方议定之验收方式抽验。
五、售后服务：
1、整机保修期限由验收之日起一年。
2、若为使用单位使用不当或改装后所造成之非自然损坏，不在以上保固范围内，用户必须支付维修成本。
六、运用行业
七、公司介绍
中国型材CNC领导者及自动化生产线供应商
普拉迪公司是一家专注自动化智能数控机械研发、制造、销售、服务为一体的国家级高新技术企业。
拥有30000多平方米的大型现代化厂房，配备大型进口高精密加工机械/CNC加工中心/激光干涉仪等先进加工和检测设备。
企业以科技为龙头，抢占全球技术至高点，开发了多种先进的智能数控设备，自动化生产线及配套设备，多项技术填补了国内外空白。
普拉迪与日本从事数控机械行业达30年的静岗 wintech.s 深度战略合作，并在日本成立了普拉迪（日本）株式会社专注于产品研发。
同时普拉迪还在日本＼马来西亚＼印度尼西亚成立了分公司和办事机构专注市场开发及技术支持
八、公司荣誉
九、部分产品展示
十、国际营销网络
十一、其他图片
