设备应用场所:
大批量管子的切割、切割加坡口需求。追求工作效率。
![]()
设备功能特性:

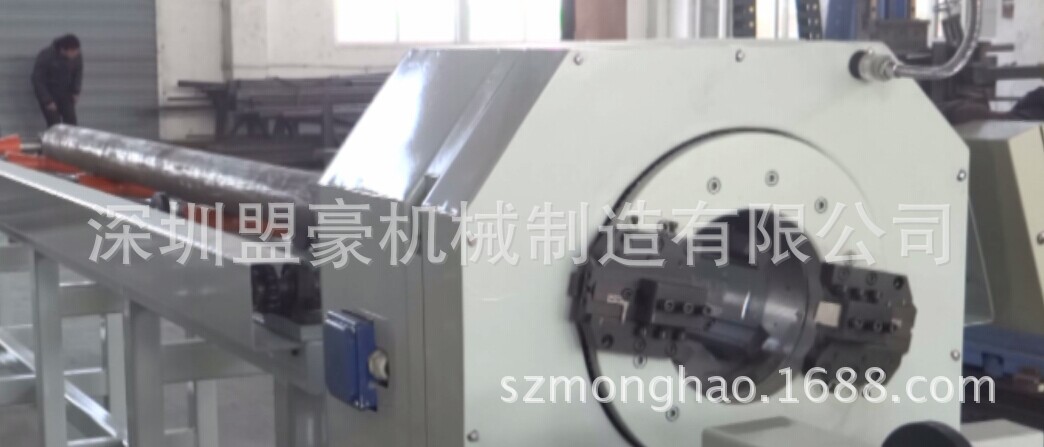

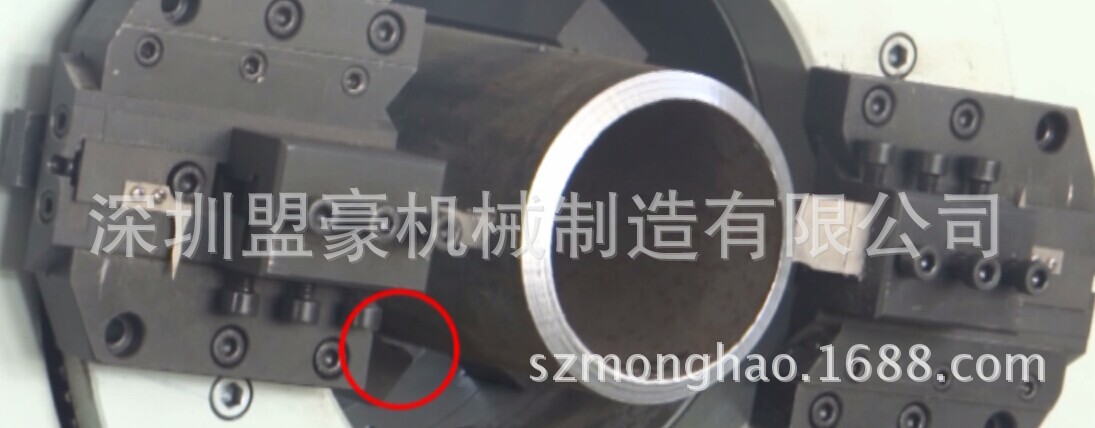

OXC系列数控高速切割坡口一体机通过机体上多个夹紧爪卡住管子外壁;采用电动方式,驱动旋转刀盘,带动两个刀架(分别夹持切割刀、坡口刀)绕管子切线方向运动,与机体上的进刀架配合,同时完成管子的切割与坡口,并自动进退刀,完成后自动停止。刀盘的旋转速度采用无极变频调速。设备高度可以升降,以适应不同管径的生产加工,保证不同管径管子夹紧时与输送辊道保持底面在同一高度。
1、设备的最大特点为,生产效率较普通坡口机大大提高(接近3倍),切割、坡口质量对速度的制约小;
2、可输入控制,切割坡口参数预设。切割坡口一键式完成,即完成预设后,一键自动进刀、回转切割、自动退刀、自动停止,无需人为干预;
3、用于管道端面标准坡口加工,亦可用于对管道中间位置的切割、坡口加工;
4、切割后可直接焊接,无毛刺,不变形;
5、回转式冷切割,旋转刀片沿管道外围切割,端面100%垂直;
6、可由于加工任何管材,如碳钢、不锈钢、合金钢等;
7、采用多点圆周夹紧可有效避免管道夹紧变形;
8、切管机主体可升降,满足不同管径的管子加工时中心标高的调节,操作简单,使用方便;
9、可用于车间固定使用,亦可用于现场加工使用;
10、设备运转稳定,可适应长期稳定工作。
11、回转支承上装有刀架支座、刀架、进刀丝盘等;刀控机构装于回转支承和进刀丝盘之间,以保证进刀退刀自如,可以实现全机的自动化
各型号技术参数:
| 可选型号 | OXC-6 | OXC-12 | OXC-18 | OXC-24 | OXC-36 | 备注 |
| 加工范围 | Φ34-168 | Φ159-325 | Φ325-480 | Φ457-630 | Φ630-965 | mm |
| 输入源 | AC 380V | | | | | 50HZ |
| 主机功率 | 1.5KW | 2.2KW | 3.0KW | 3.5KW | 7.5KW | |
| 夹紧系统 | 点动 | | | | | |
| 刀盘转速 | 70rpm | 58rpm | 50rpm | 42rpm | 30rpm | |
| 加工方式 | 电动回转加工 | | | | | |
| 坡口型式 | V\\U\\双V型 | | | | | 标配30° |
| 进刀方式 | 径向自动进刀 | | | | | |
| 夹紧卡爪 | 4爪联动 | 6爪联动 | 6爪联动 | 6爪联动 | 6爪联动 | |
| 定位 | 自动定心 | | | | | |
| 刀具冷切 | 冷切液循环 | | | | | |
切割效率:进刀量约0.2mm/r
加工一道管子的时效=管子壁厚/(进刀量*转速)
例:加工一个Φ323,壁厚8mm的管子,切断+坡口的为:8mm&pide;(0.2mm/r×32r/min)=1.2min
第一步:电动输入管子到位
第二步:电动夹紧

第三步:自动加工完毕并完成自动退刀停止


第四步:自动输入下一道管口





电动输入辊道参数
- 辊道长度:9000mm;(9米为例)
- 辊轮间距:1000mm;
- 承载重量:5T;
- 辊轮材质:碳钢,外包聚氨酯;
- 系统防护:具有防滑功能;
- 输送动力:电动;
- 输送速度:6m/min(变频调速)。
电动输出辊道参数
'
