HT16C2x系列具备低耗电、高抗噪声及高ESD防护能力
| Part No. | VDD | Segment | Common | LCD Voltage | Pixels | Duty | Bias | Interface | Built-in OSC. | Keyscan | Package |
| HT16C21 | 2.4V~5.5V | 20 | 4 | ≤VDD | 80 | 1/4 | 1/3, 1/4 | I2C | v | -- | 16NSOP 20/24/28SOP |
| 16 | 8 | 128 | 1/8 | ||||||||
| HT16C22 HT16C22G | 2.4V~5.5V | 44 | 4 | ≤VDD | 176 | 1/4 | 1/2, 1/3 | I2C | v | -- | 48LQFP, 52QFP Gold Bump |
| HT16C23 HT16C23G | 2.4V~5.5V | 56 | 4 | 2.4V~5.5V | 224 | 1/4 | 1/3, 1/4 | I2C | v | -- | 48/64LQFP Gold Bump |
| 52 | 8 | 416 | 1/8 | ||||||||
| HT16C24 HT16C24G | 2.4V~5.5V | 72 | 4 | 2.4V~5.5V | 288 | 1/4 | 1/3, 1/4 ,1/5 | I2C | v | -- | 64LQFP, 80LQFP Gold Bump |
| 68 | 8 | 544 | 1/8 | ||||||||
| 60 | 16 | 960 | 1/16 | ||||||||
| HT16K23 | 2.4V~5.5V | 20 | 4 | =VDD | 80 | 1/4 | 1/3 | I2C | v | 20x1 | 28SOP |
| 16 | 8 | 128 | 1/8 | 1/4 | 16x1 |
HT16C24/HT16C24G -- RAM Mapping 72*4 / 68*8 / 60*16 LCD Driver Controller
概述
HT16C24/HT16C24G 是 一 款 存 储 器 映 射 和 多 功 能 LCD 控制驱动芯片。该芯片显示模式有 288 点 (72×4)，544 点 (68×8) 或 960 点 (60×16 )。 HT16C24/HT16C24G 的软件配置特性使得它适用 于多种 LCD 应用，包括 LCD 模块和显示子系统。 HT16C24/HT16C24G 通过双线双向 I2C 接口与大 多数微处理器 / 微控制器进行通信。
特性
|
盛群推出大点数具I2C介面的LCD驱动IC HT16C23及HT16C24
盛群的HT16C2x系列为I2C介面、RAM mapping的LCD控制暨驱动IC，此系列以先进设计技术降低IC耗电、提升抗杂讯及ESD防护能力。全系列包含HT16C22/HT16C22G、HT16C23/HT16C23G、HT16C24/HT16C24G等。HT16C22已成功获得单相电表客戶的认可及采用，HT16C23及HT16C24适合于点数需求较大的三相电表的应用。
此系列內建显示存储器及RC振荡电路；工作电压范围：2.4V～5.5V；提供2种图框扫描频率：80Hz or 160Hz；可由外挂电阻调整VLCD电压，也提供內建可由指令调整16阶的VLCD电压；提供全屏闪烁功能、有三种频率可选。透过I2C介面及多項內置电路，HT16C2x系列与系统控制晶片的传输只需2根信号线，大大省去系统零件及布线、降低客戶系统成本。

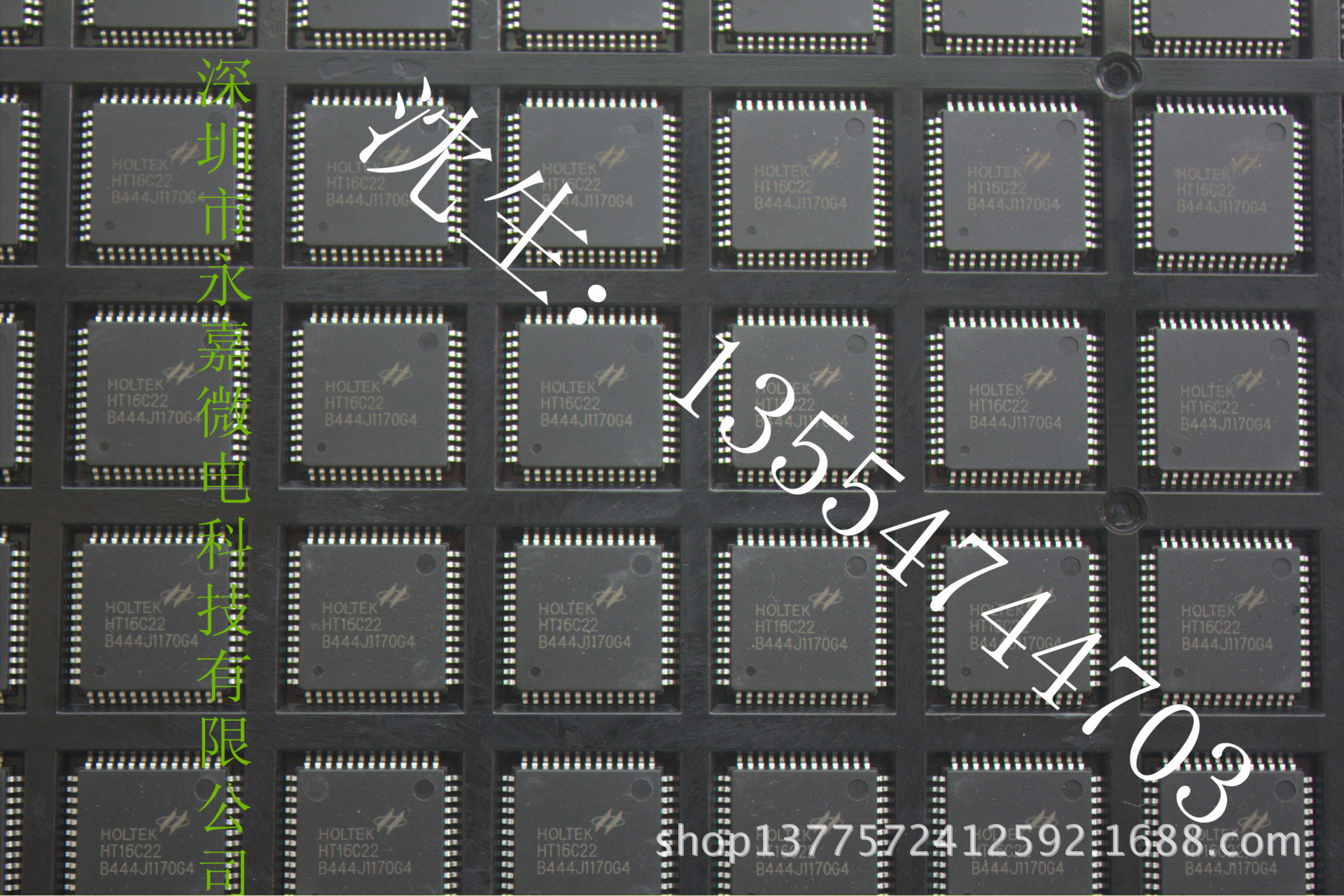

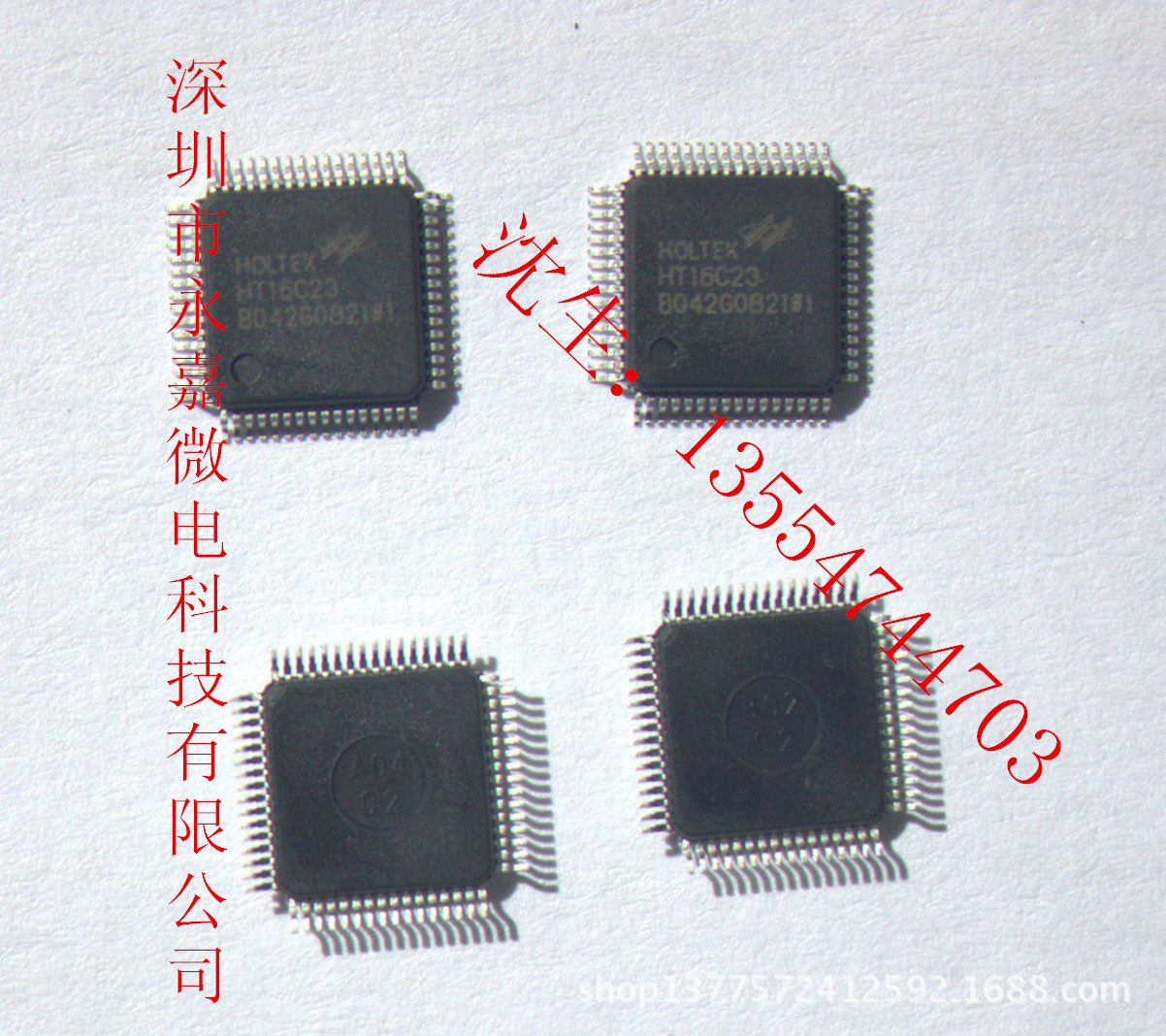

HT16C22最大点数为4COMx44SEG、提供48LQFP及52QFP包裝；HT16C23最大点数为4COMx56SEG或8COMx52SEG、提供48LQFP及64LQFP包裝；HT16C24最大点数为4COMx72SEG或8COMx64SEG或16COMx60SEG、提供80LQFP包裝。此3型号均供应Gold bump Die以适合COG的应用。有关点数及包装的选用，请參考Datasheet说明。
除了电表的应用，HT16C2x也适用于家电、车载、民生消费品、工业仪表、水表、瓦斯表等的应用。
