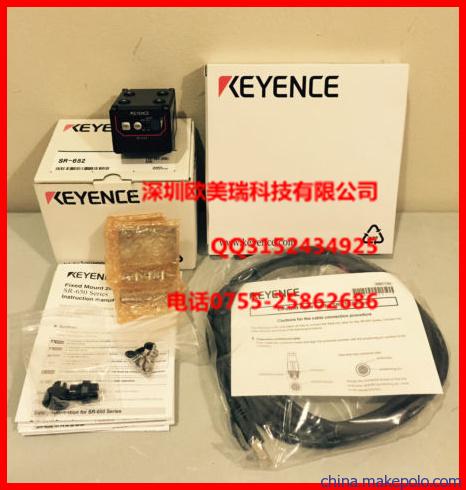

型号

SR-652

类型

长距离

接收器

传感器

CMOS 图像传感器

像素数

752 x 480 像素

照明

光源

高亮度红色LED 630 nm

LED 分类

1 类LED 产品（IEC60825-1）

激光指示器

光源

可见半导体激光，波长660 nm

输出

60 μW

脉冲持续时间

200 μs

激光分类

1 类激光产品（IEC60825-1, FDA（CDRH）Part 1040.10*1）

I/O 规格

控制输入

点

2

输入类型

双向电压输入

最大额定值

26.4 VDC

最小 ON 电压

15 VDC

最大 OFF 电流

0.2 mA 或更低

控制输出

点

3

输出类型

光MOS 继电器输出

最大额定值

30 VDC

最大负载电流

1 个输出：50 mA 或更低, 共计3 个输出100 mA 或更低

OFF 时的泄露电流

0.1 mA 或更低

ON 时的残余电压

1 V 或更低

以太网

通讯标准

10BASE-T/100BASE-TX Cat.5

支持的协议

TCP/IP, EtherNet/IP™, FTP, BOOTP

串行通讯

通讯标准

符合RS-232C

传输速度

9600, 19200, 38400, 57600, 115200 bps

同步方法

异步

读取规格

支持的符号

2D

QR, MicroQR, DataMatrix（ECC200）, PDF417, MicroPDF, MaxiCode, 复合字符（CC-A, CC-B, CC-C）

条码

GS1Databar, CODE39, ITF, Industrial2of5, NW-7（Codabar）, CODE128, GS1-128, CODE93,
JAN/EAN/UPC, TriopticCODE39, Postal

最小分辨率

2D

0.19 mm

条码

0.17 mm

读取距离(典型示例)

DataMatrix QR

180 至305 mm
（单元尺寸＝ 0.5 mm）

条码

180 至330 mm
（窄条宽度＝ 0.5 mm）

焦距

250 mm

读取查看范围(焦距)

65.0 mm x 41.5 mm

额定值

电源电压

控制端口：24 VDC ±10% 或以太网端口：PoE TypeA/B 36 至57 V（不能同时支持）*2

消耗电流

控制端口：220 mA 或更低（当使用 24 V 直流电源时）以太网端口：2 类 PoE *3

环境耐性

防护等级

IP65

环境温度

0 至 45℃

保管周围温度

-10 至+50°C

保存环境温度

35 至 95% RH（无冷凝）

环境照明

阳光：10000 lux, 白炽灯：6000 lux, 荧光灯：2000 lux

相对湿度

35 至 95% RH（无冷凝）

操作环境

无尘或无腐蚀性气体

抗振性

10 至55 Hz 双倍振幅1.5 mm/55 至500 Hz: 加速度5G, X, Y 和Z 方向各3 小时

重量

约 175 g

*1 FDA（CDRH）的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。
*2 为遵守CSA No.61010-1/UL61010-1/IEC61010-1, 请使用以下电源。
－ CEC 和NEC 中定义的Class 2 输出电源, 或
－已评定为CAN/CSA-C22.2 No.60950-1/UL60950-1/IEC60950-1 定义的Limited Power Source。
*3 2 类PoE 电源的峰值工作电流：最大值210 mA。
