功能和应用领域

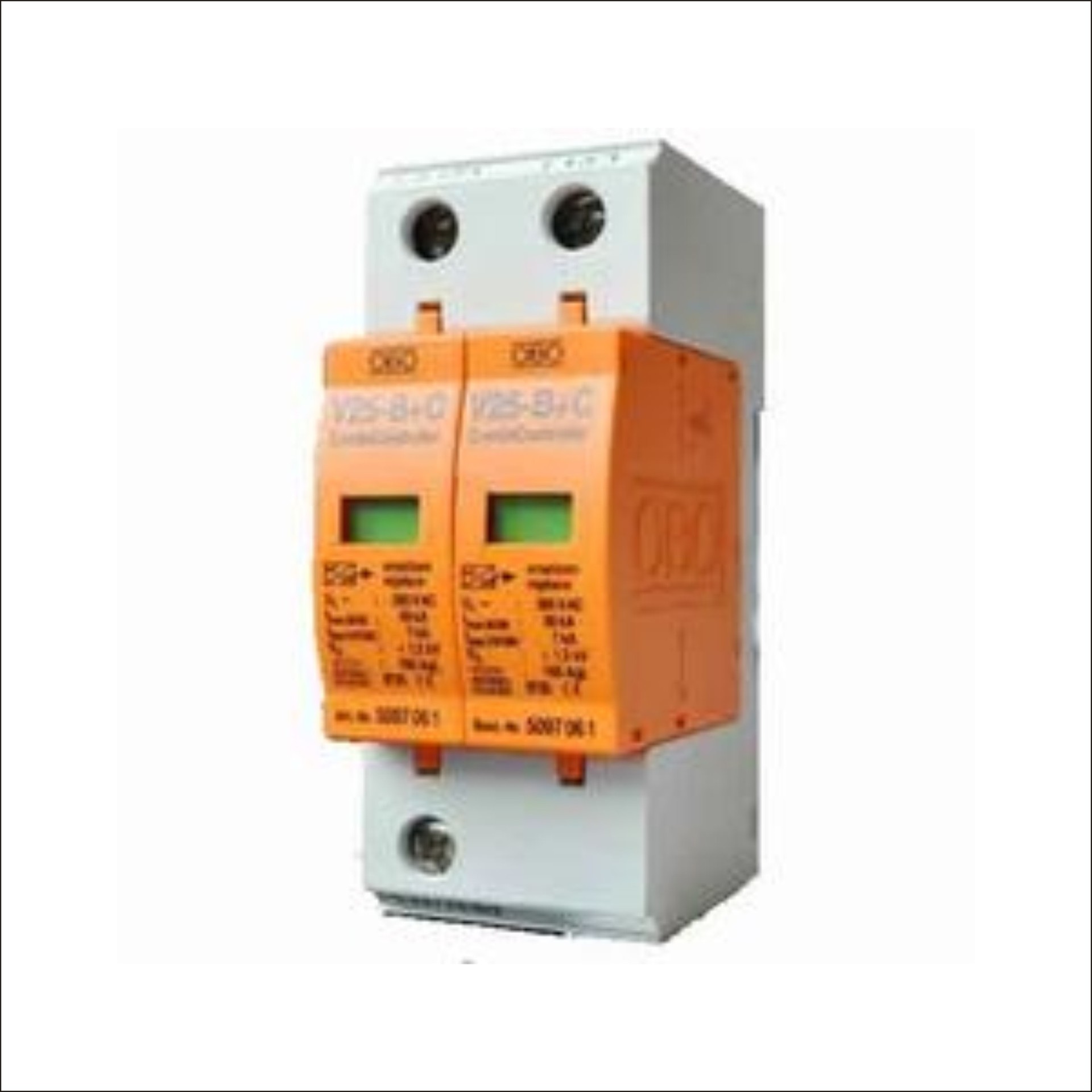

雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。

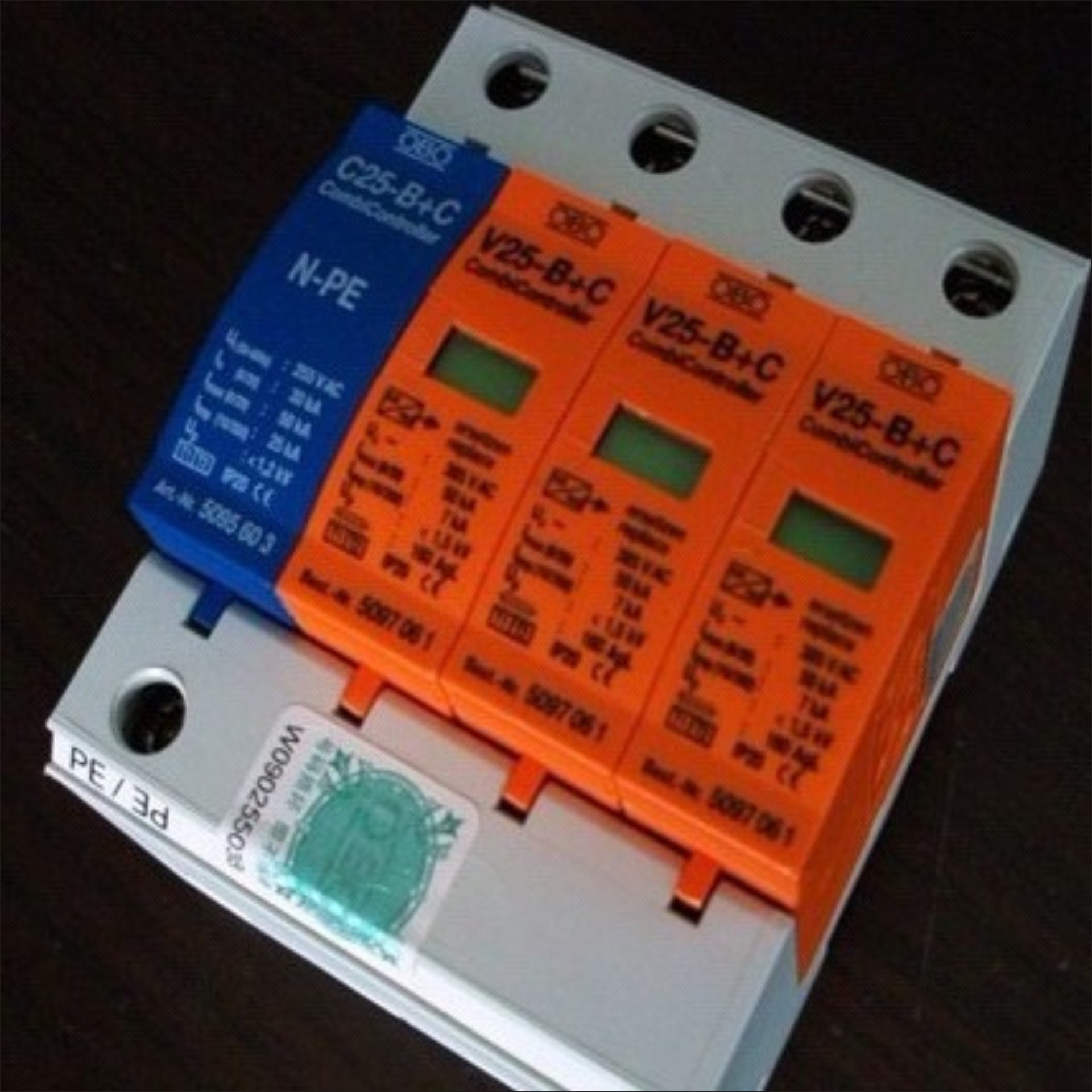

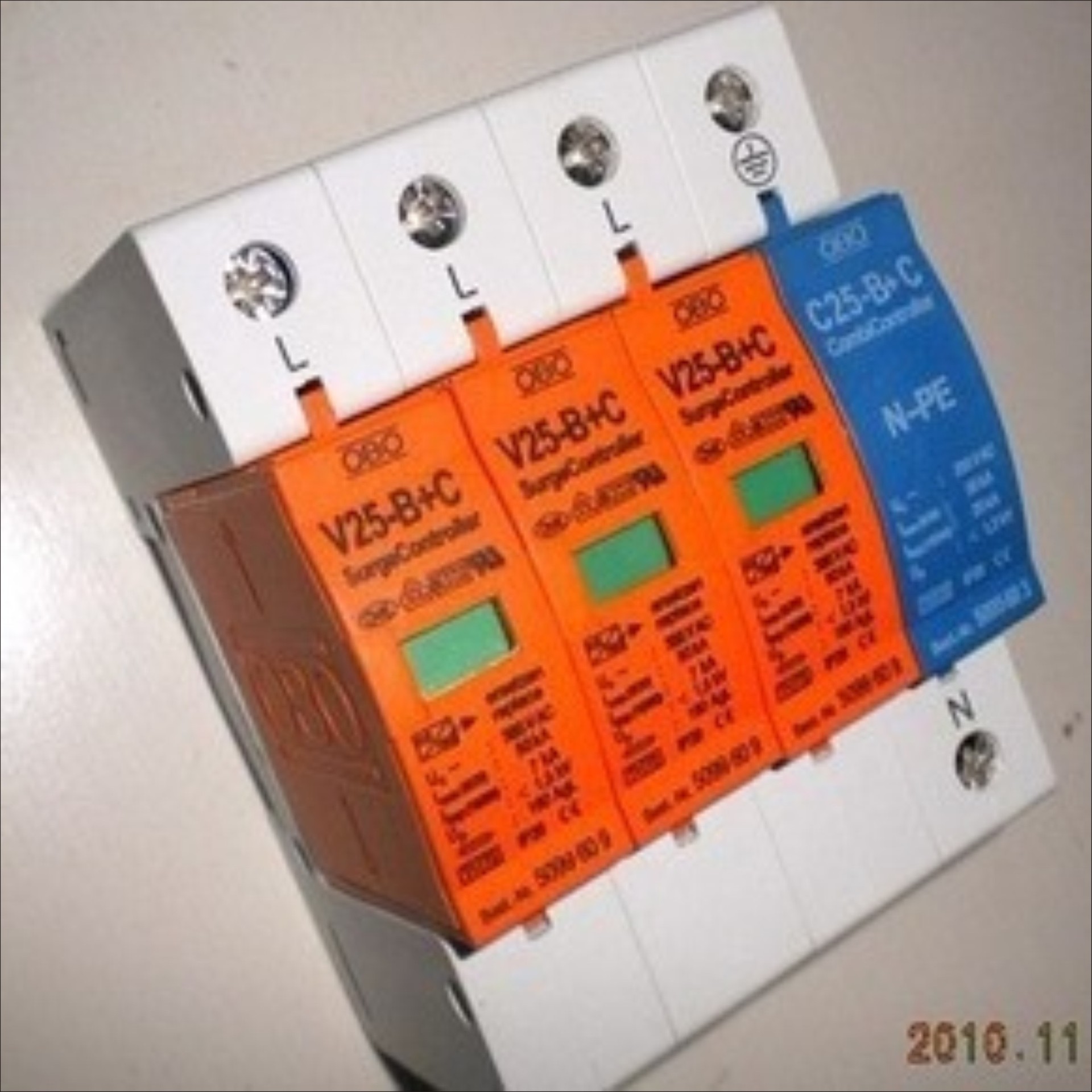

V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。
高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路，装置内含良好非线性特性（а>30）的氧化锌压敏。即使电路出现高能电涌，设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。
OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性，能够作为一个B+C联合保护器使用。
特性一览表V 25-B+C | 使用优点 |
带标志端子,安装简便 | 可以应付频繁的电涌电流的冲击 |
B+C联合保护器，应用于建筑物整体空间较小的场合 | 只在总配电柜内安装一套保护器 |
可插拔式部件 | 保护器模块损坏后可以带电插拔更换 |
内部连接的保护器底座，1到4片的底座及模块数 | 容易安装 |
热感断路器和视窗指示装置 | 对保护器的工作状态一目了然 |
带NPE火花间隙模块的保护器 | 使用范围广（适用于TN、TT和IT电网）， |
V 25-B+C/NPE具有反向插入保护 | 保证保护器模块简单、专业的安装 |
安装
OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。
技术参数
B+C登记电涌保护器 | V 25-B+C | ||
150 | 320 | 385 | |
最大持续操作电压UC AC | 150 V~ | 330 V~ | 385 V~ |
雷电保护区 | 0→2 | ||
等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 |
| ||
测试标准 | IEC 61643-1,prEN 61643-1, | ||
按照DIN VDE 0675 Part6 A 1+A2的测试电流 |
| ||
整体最大放电电流Imax（8/20） |
| ||
最大放电浪涌电流（8/80）根据Vds 2031 |
| ||
电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数） |
|
|
|
1 kA(8/20)时的电压保护水平Up | ≤450 V | ≤750 V | ≤1.0 kV |
响应时间TA | <25 ns | ||
短路耐受能力25 kA时的最大后备保险丝 | 60 Agl/gG | ||
连接线橫截面积 | 2.5-25 mm2（多股软线，连接端加护套） | ||
安装位置 | 35 mm导轨（符合EN 50022） | ||
Ip等级 | IP 20 | ||
温度范围υ | -40℃到+85℃ | ||
|
| ||
模块NPE | C 25-B+C/NPE | ||
100 V下的绝缘电阻Rins | >10 GΩ | ||
