FPQ2-10-3T20

概述

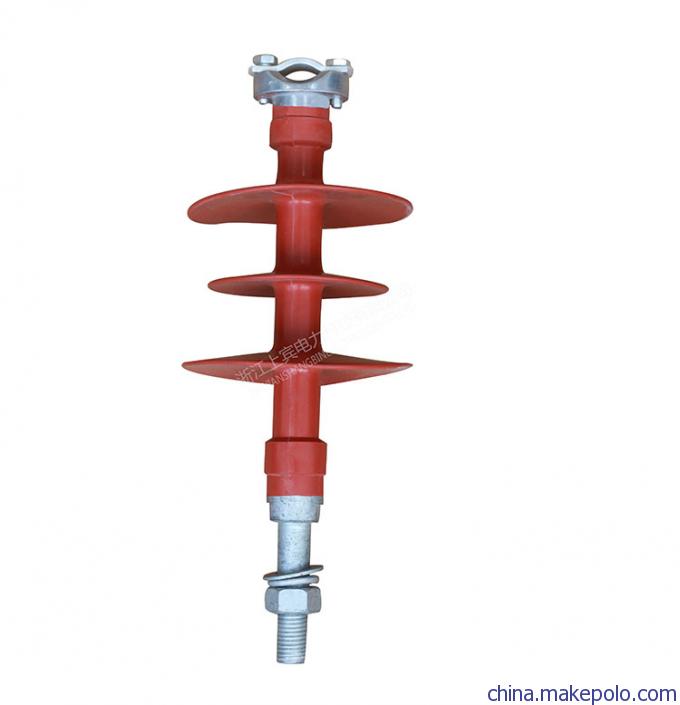

FPQ2-10-3T20复合耐张绝缘子具有很高的抗弯曲，抗扭强度，抗冲击性，抗震性和防爆性能优越。内绝缘可靠、重量轻、易安装，是传统瓷绝缘子的理想换代产品。

FPQ2-10-3T20结构和工艺特点

绝缘子FPQ2-10-3T20改系列绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，我厂的瓷配方先进，性能优异，经实际运行，可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。产品的法兰结构合理，受力时应力分布均匀。

绝缘子FPQ2-10-3T20其材料为机械强度高的球墨铸铁，表面热镀锌。具有优良的抗锈蚀能力。胶装用水泥为高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式，具有结构简单，运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性，本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。

FPQ2-10-3T20用途及使用环境

绝缘子FPQ2-10-3T20户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。

绝缘子FPQ2-10-3T20绝缘子适用环境为-40~+40，部分产品可用于海拔高度为4000m的地区。

产品型号说明

技术参数

FPQ2-10/3T20遵循的主要标准规范：

GB 2900.8—83 电工名词术语 绝缘子

GB 2900.19—82 电工名词术语 高电压试验技术和绝缘配合

GB 4056—94 高压线路悬式绝缘子连接结构尺寸

GB 11031—89 绝缘子串元件球窝联接用锁紧销

JB 5892—91 高压线路用有机复合绝缘子技术条件

JB/T 8460—1996 高压线路用棒形悬式复合绝缘子尺寸与特性

FPQ2-10-3T20复合耐张绝缘子使用条件

n  环境温度：-40℃~+40℃

n  海拔高度不超过：1500米

n  交流电源频率：不超过100HZ

n  最大风速不超过35m/s

n  地震强度：不超过八级。

产品分为普通形和耐污性两大类，耐污性可适用于中等、重及特重污区。

安装注意事项

绝缘子运输及安装中应轻拿轻放，避免与各类杂件（导线、线板、工具等）及坚硬物碰撞、摩擦。

复合绝缘子起吊时，绳结要打在部件（金具）上，严禁打在伞裙或护套上，绳子必须碰及伞裙及护套部分时，应在接触部分用软布包裹。

本绝缘子伞裙材料配方考虑了驱鼠性能，为了慎重，在存放场仍有防鼠措施，如有伞裙破碎、缺损，应作废处理。

公司其他复合型绝缘子

FXBW-----棒型悬式复合绝缘子

FPQ-----复合针式绝缘子

FZSW-----复合支柱绝缘子

FS-----复合横担绝缘子

FCGW-----复合干式穿墙套管

FQB-----电气化铁道用腕臂复合绝缘子

FQX-----电气化铁道用悬式复合绝缘子

FQJ-----电气化道用车顶复合绝缘子
