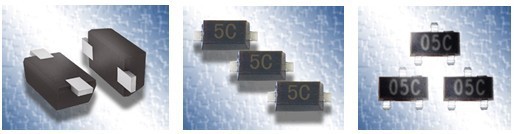

1、产品简述
ESD是代表英文Electrostatic Discharge即“静电放电”的意思。ESD是
本世纪中期以来形成的以研究静电的产生与衰减、静电放电模型、静电放电效应如电流热（火花）效应（如静电引起的着火与爆炸）和电磁效应（如电磁干扰）等的
学科。近年来随着科学技术的飞速发展、微电子技术的广泛应用及电磁环境越来越复杂，对静电放电的电磁场效应如电磁干扰（EMI）及电磁兼容性（EMC）问题越来越重视。
我司ESD保护器件主要是由TVS ARRAY组成，经不同封装而成的器件。其优点是体积小，结电容低，反应速度快等。
2、工作原理
器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。硕凯电子：
3、特性曲线
4、主要特性参数
①反向断态电压(截止电压)VRWM与反向漏电流IR：反向断态电压(截止电压)VRWM表示TVS管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。
②击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压（P4SMA、P6SMB、1.5SMC、P4KE、P6KE、1.5KE系列型号中的数字就是击穿电压的标称值，其它系列的数字是反向断态电压值）。TVS管的击穿电压有±5%的误差范围（不带“A”的为±10%）。
③脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的最大峰值电流（8/20μs波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。
④最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
⑤脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与最大箝位电压VC的乘积，即Pm=IPP*VC。

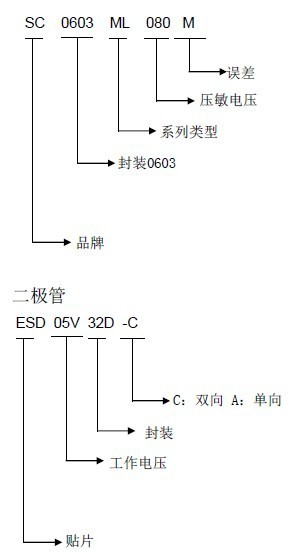

5、命名规则
6、产品特点
①反应速度快（小于1ns）
②电容值低（适用于高频高速传输线路）
③体积小、封装多样化（能满足不同产品应用）
④漏电流低（小于1uA）
⑤电压值低（最低可做到2.5V）

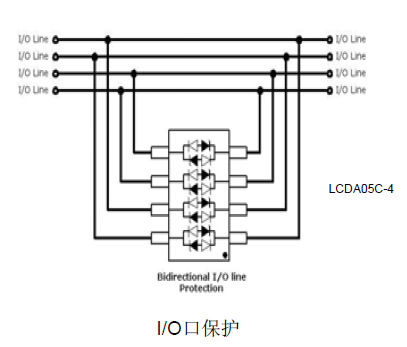

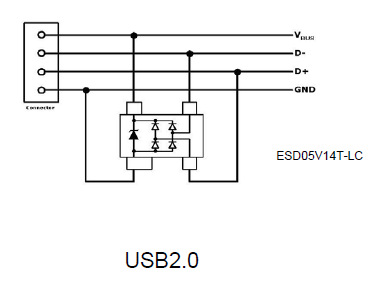

7、选型及应用
