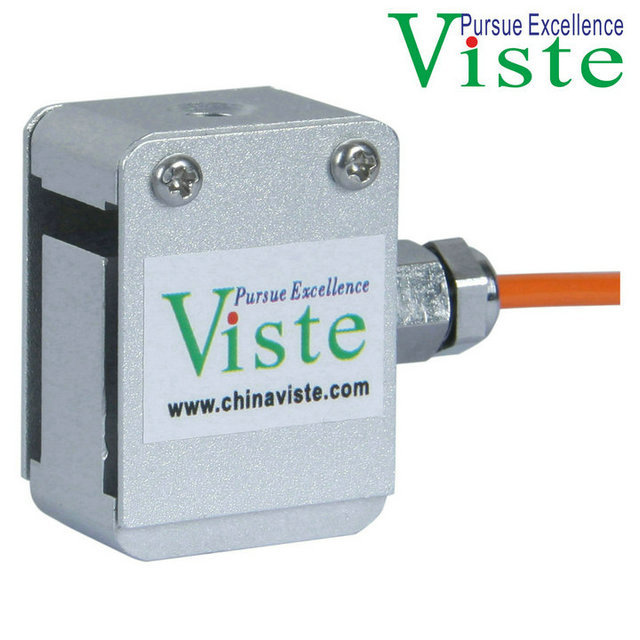

小型张力传感器 1kg 2kg 3kg 5kg 10kg 15kg 20kg 30kg
<p class="co
<p class="co
产品特点：可测量小空间拉力和压力,外形尺寸小,S型剪切式结构，铝合金或合金钢材料 ,模拟信号输出（mV/V），可以配置变送器(V输出/mA输出)、数显仪表、PLC控制。可根据要求订制。<p class="co
<p class="co应用领域：小型张力传感器VS25主要应用于推拉力计，料斗秤，工业测量系统，工业称重，科学研发，自动化设备，医疗设备，工业控制系统，力学实验及研究领。<p class="co <p class="co
<p class="co技术参数:
| 量程 | 1kg 2kg 3kg 5kg 15kg 20kg 30kg 50kg |
| 额定输出 | 1.7-2.2mV/V |
| 激励电压 | 5-12V |
| 零点输出 | ±2% of R.o. |
| 非线性 | ±0.08% of R.o. |
| 滞后 | ±0.08% of R.o. |
| 非重复性 | ±0.08% of R.o. |
| 蠕变（30分钟） | ±0.05% of R.o. |
| 安全过载 | ±120% of R.o. |
| 极限过载 | ±150% of R.o. |
| 温度补偿范围 | -10...+40℃ |
| 工作温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.05% of R.o./℃ |
| 灵敏度温度漂移 | ±0.05% of R.o./℃ |
| 输入阻值 | 406±20Ω |
| 输出阻值 | 350±5Ω |
| 绝缘电阻 | ＞5000MΩ（50V） |
| 防护等级 | IP65 |
| 弹性体材料 | 铝合金 |
| 导线 | Ø3*1000毫米 4芯电缆线 |
| 接线方式 | 红---电源+ 绿---信号+ 白色---信号- 黑色---电源- |
小型张力传感器VS25与配套仪器连接示意图
1.力值显示仪表VXT800主要用来显示传感器所测试出来的力值，仪表支持RS232/RS485通信；MODBUS RTU通讯协议，具有模拟、数字双重滤波功能，可实现上电自动归零，可设置置零范围、滤波强度、波特率，模拟量信号4-20mA（或0-10V），可直接用于PLC数据采集。供电220V AC或24V DC
2.图显手持式仪表VXT500A可直接显示测试的力值，仪表内部自带储存电源，配置各类传感器，上下限两点电平输出、蜂鸣器、显示屏同时提示，报警高采样速率，6HZ-1600HZ任意设定，可用于冲击力测试，可永久保存100组测试报告，测试报告内容有测试时间、峰值、谷值、平均值等，还可保存1组曲线，追溯测试全过程。
3.传感器信号放大器VX05主要应用于0.3-3.0mv/v额定输出的电阻应变式称重传感器、测力传感器的信号放大与变换。通过放大器可得到0-5V、0-10V、4-20mA等信号，可直接用于PLC、单片机等数据采集设备。
