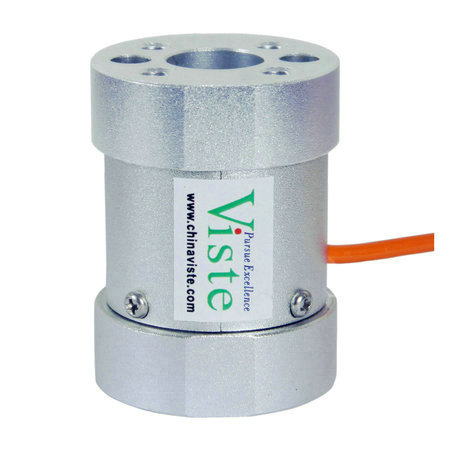

技术参数:



量程	1N/M 2N/M 3N/M 5N/M 6N/M 10N/M 15N/M 20N/M 30N/M 50N/M 100N/M 15N/M
额定输出	2.0±10%mV/V
激励电压	5-15V
零点输出	±2% of R.o.
非线性	±0.3% of R.o.
滞后	±0.3% of R.o.
非重复性	±0.2% of R.o.
蠕变（30分钟）	±0.1% of R.o.
安全过载	±150% of R.o.
极限过载	±200% of R.o.
温度补偿范围	-10...+40℃
工作温度范围	-20...+60℃
零点温度漂移	±0.05% of R.o./℃
灵敏度温度漂移	±0.05% of R.o./℃
输入阻值	406±10Ω
输出阻值	350±5Ω
绝缘电阻	＞5000MΩ（50V）
防护等级	IP64
弹性体材料	铝合金
导线	Ø*1000毫米 4芯电缆线
接线方式	红---电源+   绿---信号+   白色---信号-   黑色---电源-





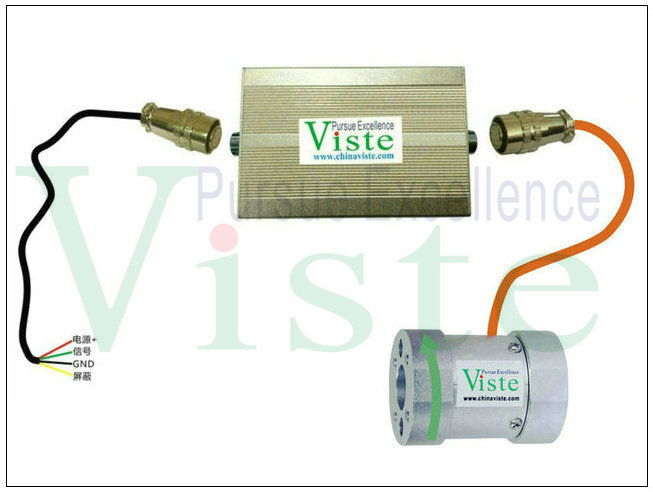

静态扭矩传感器VT37与配套仪器连接示意图



1.力值显示仪表VXT800主要用来显示传感器所测试出来的力值，仪表支持RS232/RS485通信；MODBUS RTU通讯协议，具有模拟、数字双重滤波功能，可实现上电自动归零，可设置置零范围、滤波强度、波特率，模拟量信号4-20mA（或0-10V），可直接用于PLC数据采集。供电220V AC或24V DC





















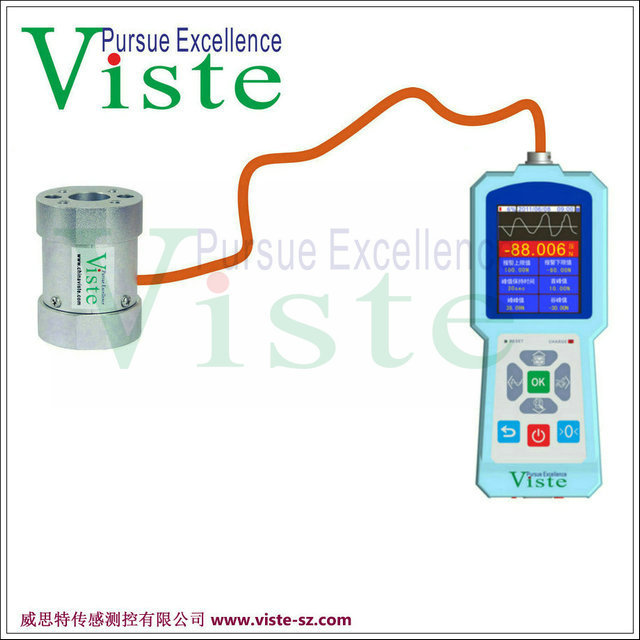

2.图显手持式仪表VXT500A可直接显示测试的力值，仪表内部自带储存电源，配置各类传感器，上下限两点电平输出、蜂鸣器、显示屏同时提示，报警高采样速率，6HZ-1600HZ任意设定，可用于冲击力测试，可永久保存100组测试报告，测试报告内容有测试时间、峰值、谷值、平均值等，还可保存1组曲线，追溯测试全过程。





















3.传感器信号放大器VX05主要应用于0.3-3.0mv/v额定输出的电阻应变式称重传感器、测力传感器的信号放大与变换。通过放大器可得到0-5V、0-10V、4-20mA等信号，可直接用于PLC、单片机等数据采集设备。
