电机转速动态扭矩传感器0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
产品特点：连续测量正反扭矩、高速长时间运转，模拟信号输出（mV/V）,可以配置变送器(V输出/mA输出)、数显仪表、PLC控制。可根据要求订制。
电机转速、旋转动态扭力传感器VDT108主要应用于：电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测，污水处理系统中的扭矩功率的检测，风机、水泵、齿轮箱、扳手测力等其它动态扭矩测量设备。

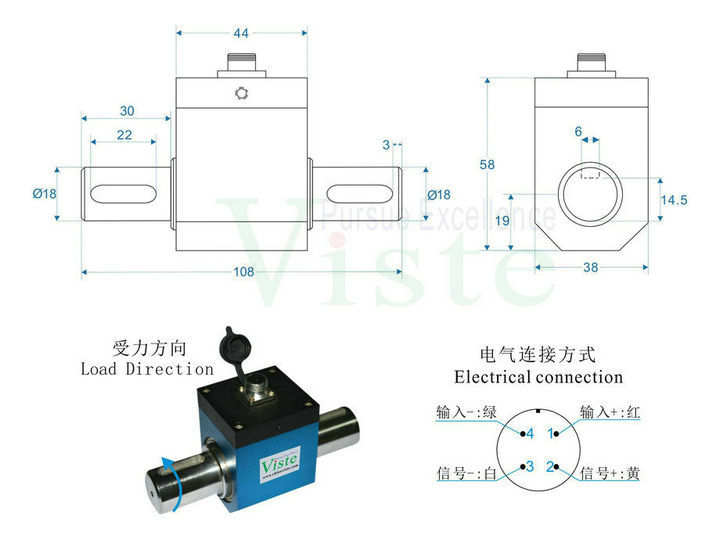

产品尺寸:
技术参数:
| 量程 |
0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm |
| 额定输出 |
1.0-2.0mV/V |
| 激励电压 |
5-12V |
| 零点输出 |
±3% of R.o. |
| 非线性 |
±0.3% of R.o. |
| 滞后 |
±0.3% of R.o. |
| 非重复性 |
±0.5% of R.o. |
| 蠕变（30分钟） |
±0.3% of R.o. |
| 安全过载 |
±120% of R.o. |
| 极限过载 |
±150% of R.o. |
| 温度补偿范围 |
-10...+60℃ |
| 工作温度范围 |
-20...+60℃ |
| 零点温度漂移 |
±0.05% of R.o./℃ |
| 转速 |
≤4000转/分钟 |
| 输入阻值 |
700±10Ω或350±20Ω |
| 输出阻值 |
700±10Ω或350±5Ω |
| 绝缘电阻 |
＞5000MΩ（50V） |
| 响应频率 |
100U/S |
| 弹性体材料 |
合金钢 |
| 导线 |
Ø5*3000毫米 4芯电缆线 |
| 接线方式 |
红---电源+ 黄---信号+ 白---信号- 绿---电源- |
电机转速、旋转动态扭力传感器VDT108与配套仪器连接示意图

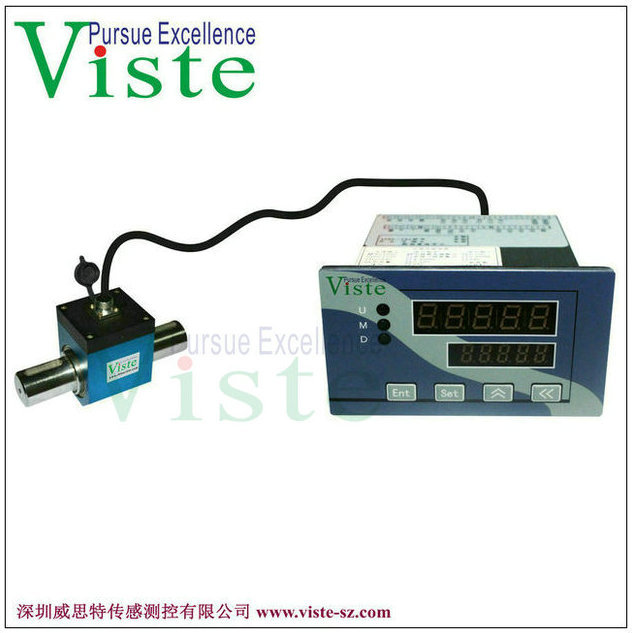

1.力值显示仪表VXT800主要用来显示传感器所测试出来的力值，仪表支持RS232/RS485通信；MODBUS RTU通讯协议，具有模拟、数字双重滤波功能，可实现上电自动归零，可设置置零范围、滤波强度、波特率，模拟量信号4-20mA（或0-10V），可直接用于PLC数据采集。

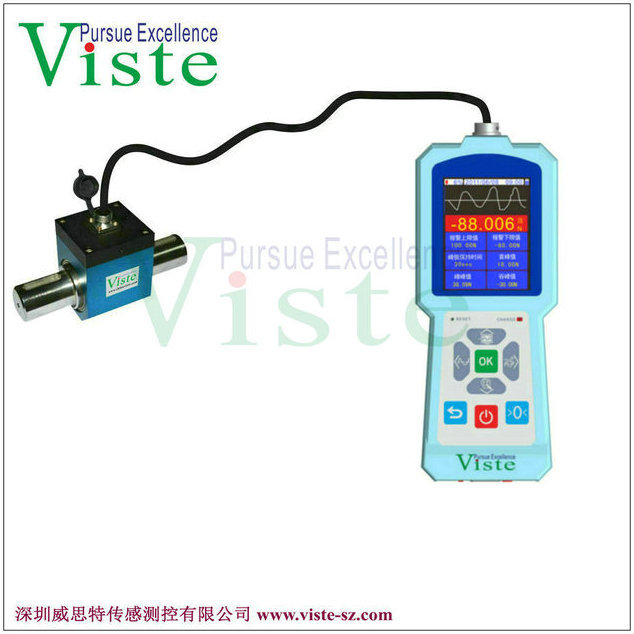

2.图显手持式仪表VXT500A可直接显示测试的力值，仪表内部自带储存电源，配置各类传感器，上下限两点电平输出、蜂鸣器、显示屏同时提示，报警高采样速率，6HZ-1600HZ任意设定，可用于冲击力测试，可永久保存100组测试报告，测试报告内容有测试时间、峰值、谷值、平均值等，还可保存1组曲线，追溯测试全过程。
3.传感器信号放大器VX05主要应用于0.3-3.0mv/v额定输出的电阻应变式称重传感器、测力传感器的信号放大与变换。通过放大器可得到0-5V、0-10V、4-20mA等信号，可直接用于PLC、单片机等数据采集设备。
