中心管式非铠装光缆GYXY 2-12 芯单模室外光缆 康宁光缆

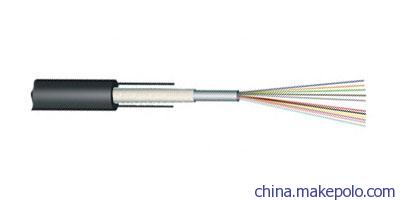

GYXY光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水，两侧放置两根平行钢丝后挤置聚乙烯护套成缆。
产品特点
·具有很好的机械性能和温度特性
·松套管材料本身具有良好的耐水解性能和较高的强度
·管内充以特种油膏，对光纤进行了关键性的保护
·两根平行的钢丝保证光缆的抗拉强度
·PE护套具有良好的抗紫外辐射性能
·直径小、重量轻、容易敷设
·较长的交货长度
产品标准
符合IEEE 1222－2004技术标准，同时符合IEC 60794-1标准.
·产品描述

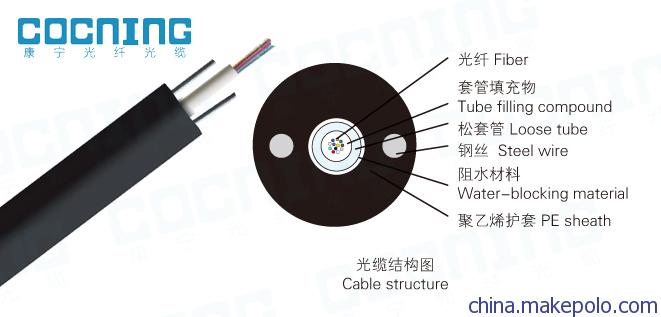

GYXY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。 |
·产品特点
· 具有良好的机械性能和温度性能 · 松套管材料本身具有良好的耐水解性能和较高的强度 · 管内充以特种油膏，对光纤进行了关键性保护 · 两根平行钢丝保证光缆的抗拉强度 · PE 护套具有很好的抗紫外辐射性能 · 直径小、重量轻、容易敷设 · 较长的交货长度 ·产品标准
GYXY 光缆符合 YD/T 769-2003 标准 ·光学特性
|
| G.652 | G.655 | 50/125μm | 62.5/125μm | 衰减 (+20℃) | @850nm | | | ≤3.0 dB/km | ≤3.0 dB/km | @1300nm | | | ≤1.0 dB/km | ≤1.0 dB/km | @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | | | @1550nm | ≤0.22 dB/km | ≤0.23dB/km | | | 带宽(A级) (Class A) | @850nm | | | ≥500 MHz·km | ≥200 MHz·km | @1300nm | | | ≥1000 MHz·km | ≥600 MHz·km | 数值孔径 | | | 0.200±0.015NA | 0.275±0.015NA | 光缆截止波长
| ≤1260nm | ≤1480nm | | |
|
·结构参数
|
光缆型号 | 光纤数 | 光缆直径
mm | 光缆重量kg/km | 允许拉伸力 长期/短期 Term N | 允许压扁力 长期/短期 Term N/100mm | 弯曲半径 静态/动态
mm | GYXY | 2~12 | 9.5 | 90 | 600/1500 | 300/1000 | 10D/20D | GY XY | 2~12 | 10.2 | 100 | 1000/3000 | 1000/3000 | 10D/20D |
|
储存、使用温度: -40℃ 至 + 70℃
|
