品    名：液胀式温控开关

品    牌：韩国彩虹（RAINBOW）

型    号：TS-040SR

产品功能：恒温控制或过热保护

产品特点：操作简单、通断温差小，开关动作灵敏，使用寿命长。

工作原理：

液胀式温度开关由感温棒、毛细管、隔膜以及膨胀导体组成。当感温棒受热时，感温棒内的液体媒质受热并膨胀，媒质膨胀使闭路系统内压增大，压力的增加通过隔膜转换为位移，位移达到一定位置即会触发电路相关开关触点断开或闭合。

电器规格:

• 电阻性负载：AC250V/16A  380V/10A
• 电感性负载：AC250V/5A   380V/1A
• 接点方式：S.P.D.T. 单极双投
• 端子间阻抗：50mΩ以下
• 接点寿命：使用次数30000次

产品选型：

适用行业：

• 冷 藏 业--冷冻冷藏柜、制冰机、商用冰箱、冷、热饮自动贩卖机等；
• 机 电 业--无线通讯箱(室)、机电箱、电梯机电室(散热除湿控制)等；
• 电 器 业--饮水机、开水机、电热水器、洗衣机、桑拿房、保温箱、蒸饭箱、电暖炉等；
• 机 器设备--射出成型机、模温机、油温机、干燥机、焊锡炉、锅炉、超声波清洗机、包装封口机等；
• 食品机械—油炸锅、热茶桶、配菜保温台、电烤炉、蒸包机等；
• 温度调节--农耕培养室、兰花房、温室培植等；
• 其   它--水床、散热风扇、电热管、废油燃烧器(汽车烤漆房)等。

注意事项:

1. 产品安装时，旋座起始点（黑色┃/▲点）应置于接线端。
2. 毛细管是中空线材, 请勿硬折或直角弯曲以免阻塞内部液体流动。
3. 感温棒请勿硬压变形，以免造成内部压强变化，影响精度。
4. 接线时接线端子请勿弯折，以免造成内部弹片间隙发生变化。
5. 通入电压电流勿超过产品额定电气规格。
6. 本体部分可承受的环境温度为-10℃～80℃，环境湿度80%RH以下。

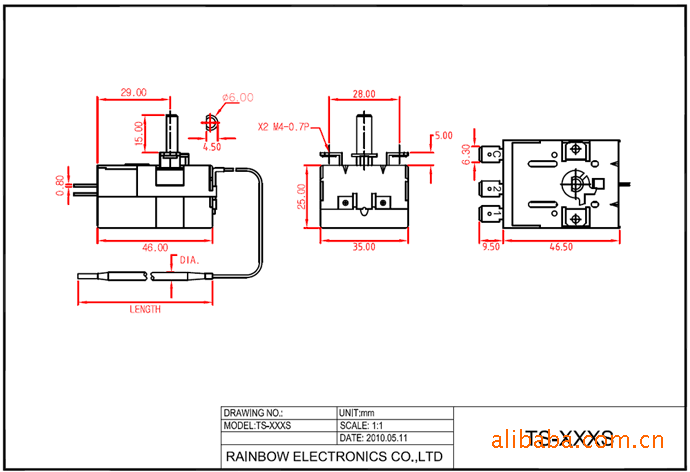

产品尺寸图:
