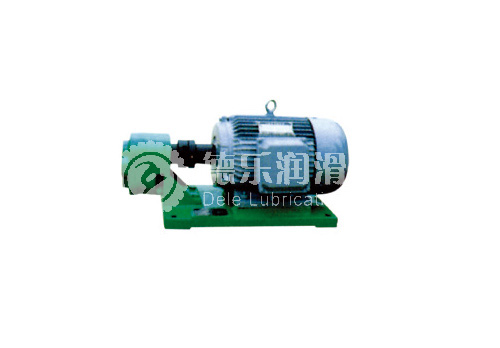

WBZ型卧式齿轮油泵装置(0.63MPa)

一、概述

二、技术参照

三、外形尺寸

型号	L≈	L1	L2	L3	A	B	B1	B2≈	C	H	H1≈	H2	H3	H4	h	d	d1	d2
WBZ2-16	448	360	76	27	310	160	220	155	50	130	230	128	43	30	109	G3/4"	G3/4"	15
WBZ2-25	456		48
WBZ2-40	514	406	92	25	360	215	250	180	55	142	287	152	50		116	G1"	G3/4"	15
WBZ2-63	546	433	104		387	244	290	190		162	315				136
WBZ2-100	660	485	119	27	433	250	300	210	65	172	345	185	60	40	140	G1 1/4"	G1"	15
WBZ2-125	702	500	126		448	280	330			200	383				168

四、型号说明
