供应湛江市IH65-50-125不锈钢化工离心泵
长沙东方工业泵厂Tel:0731-8501-3626 QQ:4-7-5-9-4-6-4-6-4
IH型系列泵的性能范围
流量Q：6.3～400m3/h
扬程H：5～132m
转速n：2900、1450r/min
配带功率：0.55～110KW
进口直径：50～200mm
最高工作压力：1.6Mpa

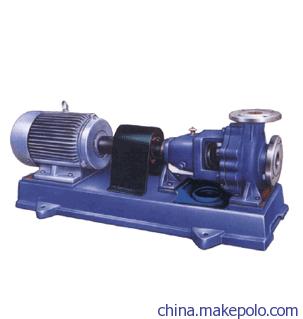

IH型不锈钢化工离心泵

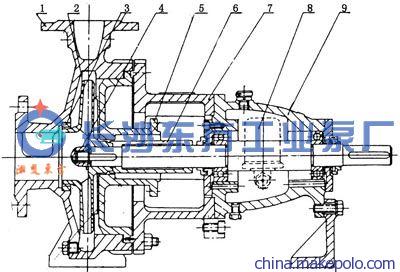

结构特点
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
拆卸与装配 拆卸
由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。 1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。（注： 如泵上还有另外附加管路亦应拆下）。 2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。 3、拆下,叶轮螺母、取下叶轮和键。 4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封端盖，将机械密封连同轴套一起取下，再将轴套和机械密封拆开。如果密封采用填料，则可从泵盖中直接拆下轴套，再顺次拆下填料压盖，填料和填料环等。如果密封采用特殊结构，应注意不同的拆卸方法。 5、拆下中间支架与悬架支架。 6、拆下泵联轴器和键。 7、拆下悬架体两端的防尘盘和轴承的前、后盖，再将轴连同轴承一起从悬架体内取下。 8、从泵轴上拆下轴承。 装配 与拆卸程序相反进行。
| 型号 | 转速 n | 流量 Q | 扬程 H | 效率 η | 功率 P | 必需汽蚀余量（NPSH）r |
| （r/min） | （m3/h） | （L/s） | （m） | （%） | 轴功率 | 电机功率 | （m） |
| | | | （kW） | |
| IH65-50-125 | 2,900.00 | 25 | 6.94 | 20 | 62 | 2.2 | 3 | 2 |
| IH65-50-125 | 1,450.00 | 12.5 | 3.47 | 5 | 55 | 0.31 | 0.55 | 2 |
| IH65-50-125A | 2,900.00 | 22.7 | 6.31 | 16.5 | 61 | 1.67 | 2.2 | 2 |
| IH65-50-125A | 1,450.00 | 11.3 | 3.14 | 4.1 | 54 | 0.23 | 0.55 | 2 |
| IH65-50-160 | 2,900.00 | 25 | 6.94 | 32 | 57 | 3.82 | 5.5 | 2 |
| IH65-50-160 | 1,450.00 | 12.5 | 3.47 | 8 | 51 | 0.53 | 0.75 | 2 |
| IH65-50-160A | 2,900.00 | 22.7 | 6.31 | 26.5 | 56 | 2.93 | 4 | 2 |
| IH65-50-160A | 1,450.00 | 11.3 | 3.14 | 6.6 | 49.6 | 0.41 | 0.55 | 2 |
| IH65-40-200 | 2,900.00 | 25 | 6.94 | 50 | 52 | 6.55 | 11 | 2 |
| IH65-40-200 | 1,450.00 | 12.5 | 3.47 | 12.5 | 46 | 0.93 | 1.5 | 2 |
| IH65-40-200A | 2,900.00 | 22.7 | 6.31 | 41 | 50 | 5.07 | 7.5 | 2 |
| IH65-40-200A | 1,450.00 | 11.3 | 3.14 | 10.3 | 44 | 0.72 | 1.1 | 2 |
| IH65-40-250 | 2,900.00 | 25 | 6.94 | 80 | 46 | 11.84 | 15 | 2 |
| IH65-40-250 | 1,450.00 | 12.5 | 3.47 | 20 | 39 | 1.75 | 3 | 2 |
| IH65-40-250A | 2,900.00 | 23.4 | 6.5 | 74.8 | 45 | 10.6 | 15 | 2 |
| IH65-40-250A | 1,450.00 | 11.7 | 3.25 | 17.5 | 37.9 | 1.47 | 2.2 | 2 |
| IH65-40-250B | 2,900.00 | 22 | 6.11 | 61.8 | 44 | 8.42 | 11 | 2 |
| IH65-40-315 | 2,900.00 | 25 | 6.94 | 125 | 39 | 21.8 | 30 | 2 |
| IH65-40-315 | 1,450.00 | 12.5 | 3.47 | 32 | 33 | 3.3 | 5.5 | 2 |
| IH65-40-315A | 2,900.00 | 23.4 | 6.5 | 109.5 | 38 | 18.36 | 30 | 2 |
| IH65-40-315A | 1,450.00 | 11.7 | 3.25 | 28 | 33 | 2.71 | 4 | 2 |
| IH65-40-315B | 2,900.00 | 22 | 6.11 | 96.5 | 37 | 15.63 | 22 | 2 |
|
