一、产品概述

随着科学技术的飞速发展，工业企业中非线性用电设备的种类和数量迅速增加。电力电子器件的大量应用，可控、全控晶闸管作为主要开关元件，电力电子器件的整流设备，变频、逆变等非线性负荷设备的广泛应用，这些用电设备在运行时会产生大量谐波，对电网造成的电压波动，电流、电压谐波超标严重，功率因数低下等电能质量现象，从而导致系统损耗增加，严重威胁设备的正常运行。因此消除谐波污染问题已经成为国际性的重大研究课题。
BF-2B-TSF型低压动态滤波装置是保定巴方电力电子有限公司结合大型工矿企业中配电状况和实际需求，开发出的新型动态滤波装置，该装置能有效滤除系统谐波，提高电能质量，降低电能损耗；同时补偿系统的感性无功，提高系统的功率因素，具有显著的节能效果。该技术是谐波治理和无功补偿领域的重要创新，填补了国内空白，具有国际先进水平。

二、工作原理

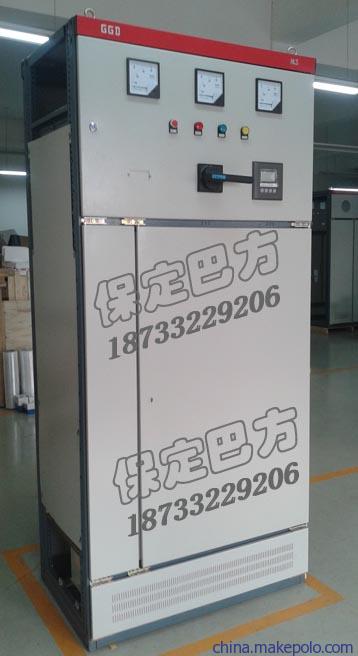

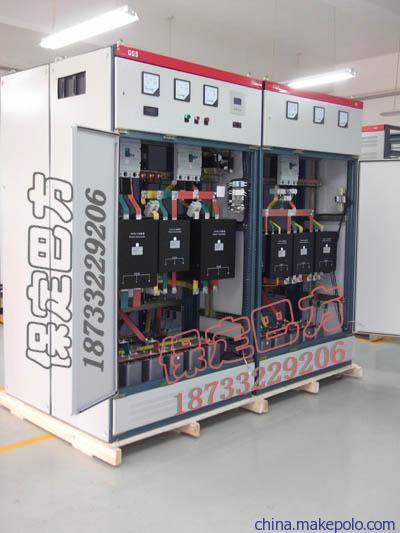

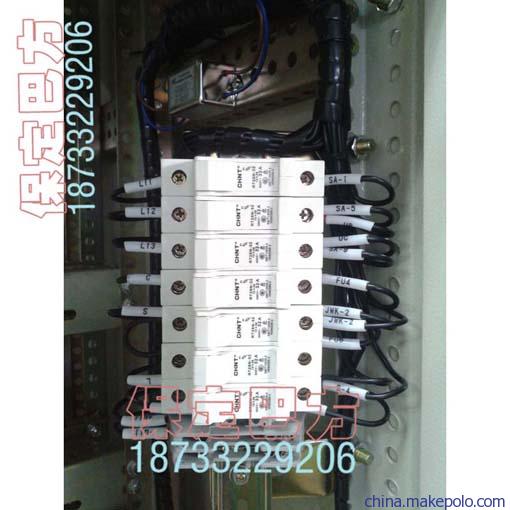

BF-2B-TSF型低压动态滤波装置，主要有断路器、熔断器、晶闸管过零投切开关组、滤波电抗器、滤波电容器、滤波监控终端、控制系统、柜温控制系统、柜体等构成。
监控终端采用反馈式监测，以负荷谐波的大小为投切物理量，在10ms 内完成信号数据采集、计算、控制输出，投切开关接到投切指令后，在10ms 内利用可控硅完成零电压动态投切LC 调谐滤波器，投切无涌流，对电网无冲击，能够快速实现对非线性负荷进行动态滤除谐波和动态补偿无功功率。
BF-2B-TSF型 低压滤波装置专用的滤波电容器串联滤波电抗器组合滤波器件，利用电容器和电抗器串联谐振的原理，为某次频率的谐波人为的制造一条低阻抗的通路，滤波器分流大部分谐波电流，从而减少注入电力系统的谐波电流，减小系统电压畸变率，使用户注入公共连接点的谐波电流、谐波电压允许值达到国家电能质量标准的要求，从而达到谐波治理的目的。

三、技术特性
1. 主回路采用晶闸管过零投切开关组，实现全无触点化。
2. 实现电流过零投切，无电流冲击，无振荡，无补偿呆区，最大限度延长电容器的使用寿命。
3. 实时跟踪负荷变化，快速响应，20ms 内实现动态滤除系统谐波。
4. 动态滤除谐波的同时，兼具无功功率补偿功能。
5. 控制输入信号来自低压受电柜负荷相电压Ua、Ub、Uc、N，负荷电流互感器电流Ia、I*a、Ib、I*b 、Ic、I*c
6. 频繁投切，动态改善总谐波畸变率，满足国家对谐波的治理要求。
7. 监控终端控制方式：采用微型计算机原理（CPU）、人机对话界面；独特的自诊断和中文菜单显示功能，界面内容丰富，整体直观明了；独特的扫描功能，显著降低电容器及电抗器的升温；运行保护、两相失电时，不影响数据的采集、存储、通讯。对过压、欠压、缺相、零序、温度超限进行及时报警并做出相应动作；内设三相网络分析仪，测量包括谐波在内的所有电力电网参数；备有通讯接口RS485/RS232 可与计算机通讯连接，进行遥测及遥控，真正实现无人值守。
8. 完善的保护措施。过压、欠压、短路、速断、防雷击及操作过电压等保护，保护措施齐全，自动化程度高，能在外部故障或停电时自动退出工作，送电后自动恢复运行。





四、应用指南
1. 适用系统标称电压：0.4、0.66、0.69、0.75、1.14KV
2. 适用系统电源频率：50Hz
3. 基本滤波器：H3(150Hz)、H5(250Hz)、H7(350Hz)、H11(550Hz)、H13(650Hz) 及以上
4. 适用于负荷功率因素偏低，需要进行无功补偿及滤波的场合。
5. 应用于谐波较大，需要改善电能质量的场合。
6. 适用于对系统电能质量要求较高的用电场合。
7. BF-TSF型 低压动态滤波装置以其出色的性能广泛应用于电力、冶金、石化、汽车、造船、港运、机械制造、造纸、烟草、化工、煤炭、水泥建材、电气化铁路、地铁、无轨电车等工业领域。以及市政等用电负荷大、网压波动大、无功电流大、三相平衡或不平衡等功率因素低和各种谐波状态的变配电站所。
8. BF-TSF型 低压无功动态滤波装置可广泛适用于冷热轧机生产线，点焊机群，中频炉系统，电解槽装置，蓄电池生产线，钢拉丝生产线，变频器，轮胎密炼机，单晶炉等要求动态无功补偿且同时需要治理谐波的场合。

五、使用条件
1. 周围空气温度不高于+42℃，不低于-5℃。24 小时内平均温度不得高于+38℃。
2. 户内使用，使用地点的海拔不高于2000 米。
3. 周围空气相对湿度在最高温度40℃时不超过60％，在较低温度时，允许有较大的相对湿度，（例如+20℃为90%）应考虑到由于温度的变化可能会偶尔产生凝雾的影响。
4. 安装时垂直面的倾斜度不得超过5％，且整组柜列相对平整。
5. 安装场所应无剧烈震动和冲击以及使电气元件受腐蚀的场所。
6. 用户如有特殊要求，可以与保定巴方公司协商解决。
