接触器：

接触器（Contactor）狭义上是指能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

工作原理  接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，

产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

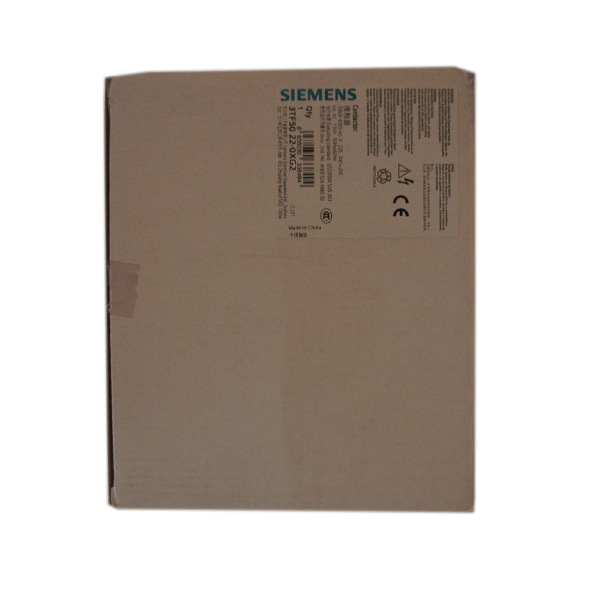

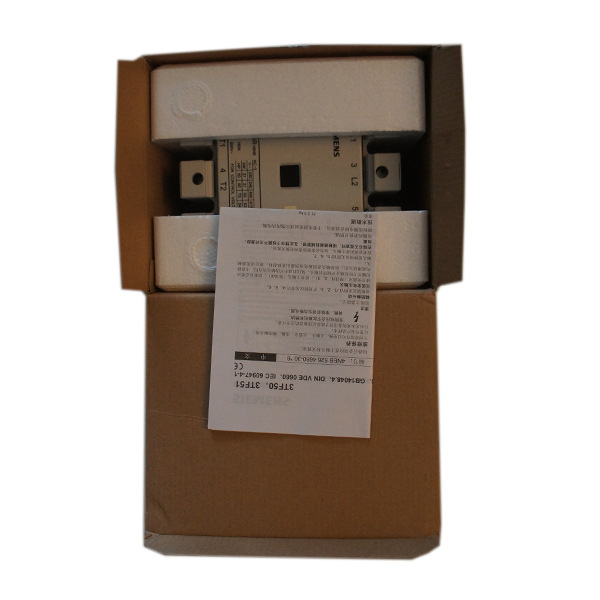

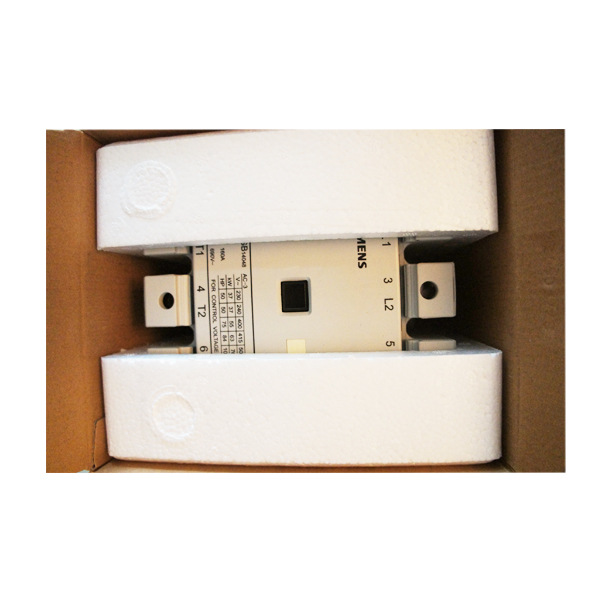

3TF  3TB系列交流接触器为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流为9A-400A，主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。符合IEC947，VDE0660，GB14048等标准。安全性能好，导电部件不外露；体积小、重量轻，灭弧罩材料采用不饱和树脂，耐弧性好，不会碎裂；灭弧室呈封闭型，飞弧距离小，可缩小电气箱体尺寸；主触头系统结构独特，触头磨损小，电寿命增加；电磁铁工作可靠，损耗少，噪音小，且具很高的机械强度；操作频率和控制容量高。

主要结构

交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

      交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。为了使磁力稳定，铁芯的吸合面加上短路环。

      交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

      接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。

      接触器的使用寿命很高，机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。

常见故障及处理：

接触器的触头接触不牢靠的原因及处理方法

      触头接触不牢靠会使动静触头间接触电阻增大，

导致接触面温度过高，使面接触变成点接触，甚至出现不导通现象。造成此故障的原因有：

  1、触头上有油污、花毛、异物；

  2、长期使用，触头表面氧化；

  3、电弧烧蚀造成缺陷、毛刺或形成金属屑颗粒等；

  4、运动部分有卡阻现象。

  处理方法有：

  1、对于触头上的油污、花毛或异物，可以用棉布蘸酒精或汽油擦洗即可。

  2、如果是银或银基合金触头，

其接触表面生成氧化层或在电弧作用下形成轻微烧伤及发黑时，一般不影响工作，可用酒精和汽油或四氯化碳溶液擦洗。即使触头表面被烧得凸凹不平，也只能用细锉清除四周溅珠或毛刺，切勿锉修过多，以免影响触头寿命。

  对于铜质触头，若烧伤程度较轻，只需用细锉把凸凹不平处修理平整即可，但不允许用细砂布打磨，以免石英砂粒留在触头间，而不能保持良好的接触；若烧伤严重，接触面低落，则必须更换新触头。

  3、运动部分有卡阻现象，可拆开检修

工作条件：

1、海拔高度不超过2000米；

2、周围环境温度：-25~+55度；

3、空气相对温度：在+40度时不超过50%，+25度时不超过90%；

4、大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体和导电尘埃；

5、在无显著摇动和冲击振动的地方；

6、在没有雨雪侵袭的地方。
