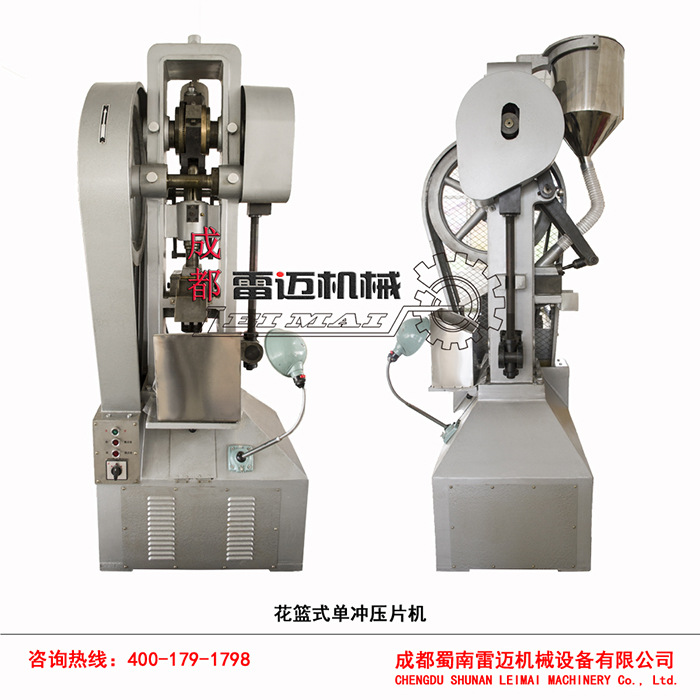

花篮式单冲压片机的介绍:
花篮式单冲压片机是一种小型自动压片机,是化工、食品、电子等工业企业将颗粒状原料压制成片剂或冲剂的必须设备之一。适合小批量生产,特别适用于实验室、医院、科研机构等压制药片、触煤、糖片、钙片、咖啡片、粉末冶金、电子原件和各种农药化肥片剂等。可压制各种异形、环形片剂、双色片,并可压制双面刻有商标、文字及简单图形的片剂。

花篮式单冲压片机的技术参数:
型号 | DHP-4 | DHP-10 |
最大压片压力 | 60千牛 | 120千牛 |
最大压片直径 | 30毫米 | 50毫米 |
最大充填深度 | 25毫米 | 45毫米 |
环形片最大外径 | 22毫米 | 35毫米 |
环形片孔径 | 5-10毫米 | 6-14毫米 |
环形片充填深度 | 25毫米 | 45毫米 |
最大生产能力 | 34-50片/分钟 | 34-50片/分钟 |
电机功率 | 1.1千瓦(380V) | 3.7千瓦(380V) |
外形尺寸 | 685*565*1610毫米 | 666*860*1824毫米 |
主机重量 | 520公斤 | 800公斤 |
出厂价 | 18800 | 48800 |
注:1、DHP-4普通模具500元/付、异形模具800元/付、刻字另加200。
2、DHP-10普通模具800元/付、异形模具1000元/付、刻字另加300。





花篮式单冲压片机的结构特征:
本机由YD系列三相异步通过三角皮带和一级园柱齿轮,带动主轴旋转,主轴上装有三种凸轮机构的作用,边疆完成填充、压制、出片三个工艺程序;每个程序均可调节,以满足技术参数的要求。
该机适合小批量生产,特别适用于实验室、医院、科研机构等压制药片、触煤、糖片、钙片、咖啡片、粉末冶金、电子原件和各种农药化肥片剂等。可压制各种异形、环形片剂、双色片,并可压制双面刻有商标、文字及简单图形的片剂。



花篮式单冲压片机的安装及调试:
1、整机安装:整机可用钢丝绳串入顶部吊运,也可用铲车搬运,机器就位前应整机校平。
2、电源线的安装:电缆规格与电机功率,电压和电流相适应。电缆通过总开关经电线管或插座插头用软电缆连接;电缆通过机座后的出线圈进入电气箱。电动机的转向应与指示标牌一致(即从电动机上带轮外端看为逆时针方向旋转),校对转向前应将三角皮带拆下,校对后装上三角皮带,再通过顺点运按钮确认转向的正确性。
3、首先切断机器上的电源,拆下料斗44,加料器57和中模台板19,将中模台板的模孔,上下冲杆孔和冲模揩擦干净,然后按照以下步骤进行。
⑴首先将下冲钉插入下冲杆21的孔内,插足至根部,然后对准机身的缺口拧紧螺钉59;
⑵将上冲钉装入上冲杆16孔内,插足至根部,拧紧紧固螺钉
⑶将中模装入中模台板19孔内,注意中模的端面须低于台板平面0~0.05mm,紧固两边的紧定螺钉42。
⑷将中模台板装上机身,套入下冲,转动大皮带轮32,使上冲进入中模孔内,应间隙均匀,上下灵活,无干涉和硬摩擦现象,再固紧中模台板与机身的固定螺栓
⑸装上加料器等被拆下的零件。

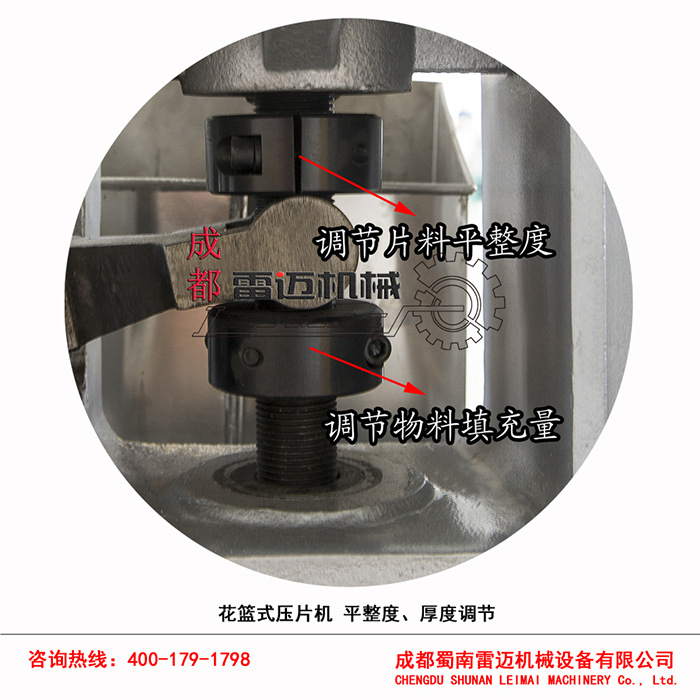

4、充填深度的调整拧松充填调节螺母两侧的紧定螺钉,螺母放置下降即可增加充填深度,调整后必须拧紧紧固螺钉,注意充填深度不得超过45mm。

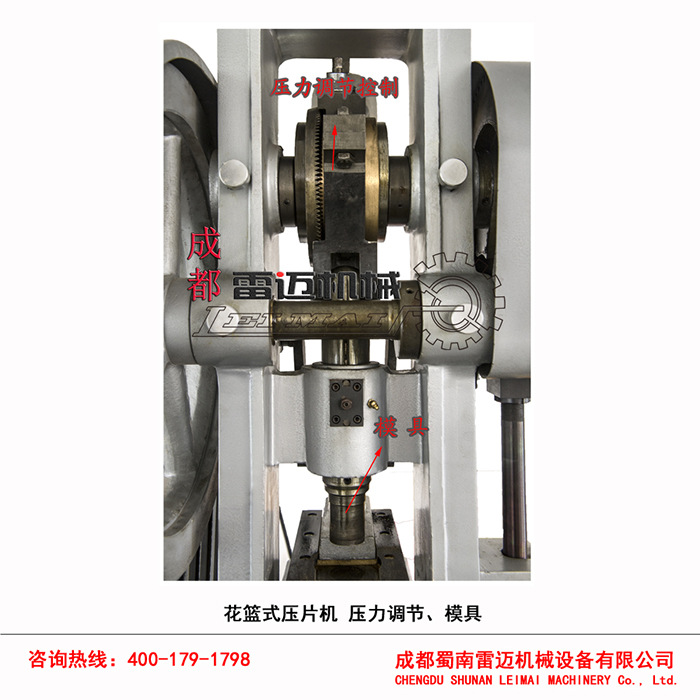

5、片剂厚度的调整与上冲杆相连接的偏心壳体05上的偏心套35,装有标尺,其数值表示上冲进入中模的深度。调整进先拧松偏心壳体05上面的紧固螺栓,通过锥形齿轮带动偏心套35即可调整片厚,调整后须把螺栓螺母拧紧,防止松动。
6、出片调整转动带轮(顺转),使下冲升到最高位置,拧松出片调节螺母两侧螺钉,旋转出片调节螺母,使下冲上端面与中模端面平齐,调整后,固紧两侧螺钉。

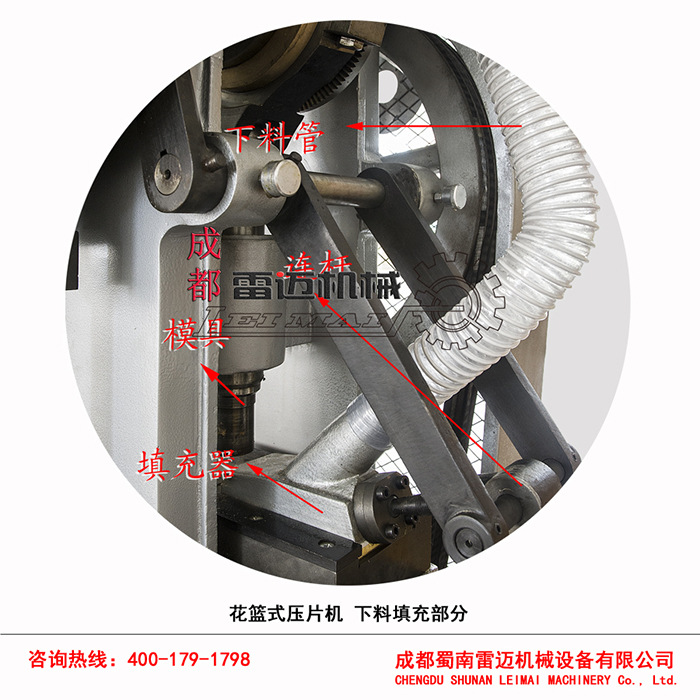

7、加料器调整转动带轮使下冲上端面上升到最高(与中模相平)时,调节活络接头(调前应先松螺母),使加料器前端面靠近下冲外径边缘坚固螺母,再转动带轮(必须顺转)使加料器进退运动几次仍符合要求即可。
8、下冲杠杆的位置调整直接影响填充量的稳定性。转动带轮使下冲下降最低位置,即是充填调节螺母靠紧机身,调节上下螺母,使下冲杠杆的半园头贴紧充填调节螺母上端面,并紧上下螺母即可。
