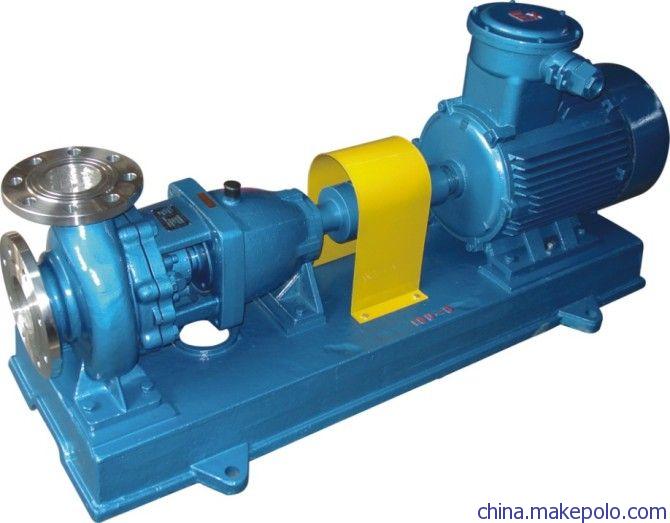

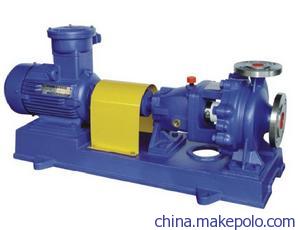

供应广东省梅州市IH125-100-400不锈钢化工离心泵

长沙东方工业泵厂Tel:0731-855-40175   Fax:0731-8501-3626  Q-Q:4-7-5-9-4-6-4-6-4

　　IH型化工泵输送介质温度为-20℃～105℃，泵的密封型式采用填料密封或机械密封，机械密封单端面机械密封和双端面机械密封两种型式，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。填料密封泵盖内设有填料函，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。最大起吊重量20吨，有二个5吨的冲天炉，二个2吨的电弧炉，一个0.5吨的高频炉等设备，由用户根据需要适用，采用软填料密封，采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，

旋转方向

　　泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

可生产包括超低碳不锈钢在内的各种泵用金属铸件，铸铁件年生产能力8000吨，铸钢件年生产能力1500吨，采用的树脂砂造型新工艺，与传统粘土造型相比，铸件表面粗糙度降低了两个等级，铸件的光洁度、尺寸的精确度都有很大的提高，铸件内部材质状况更加良好。加工车间建筑面积约3800平方米，有立式车床、落地镗床、磨床、数控龙门镗铣床等各类大型设备。可车削旋转直径6300mm以内各类零件和加工3500mm以内的长轴，并可进行3000mm以内长度的深孔加工。可平衡2米的旋转零件，被平衡件最重可达1600公斤，为水泵的安全、平稳运行提供了必要的保障。

结构特点

　　泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

IH型系列泵的性能范围

　　流量Q：6.3～400m3/h
　　扬程H：5～132m
　　转速n：2900、1450r/min
　　配带功率：0.55～110KW
　　进口直径：50～200mm
　　最高工作压力：1.6Mpa

　　IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

    用户如对泵的材料和结构有特殊要求，可与本公司协商解决，本公司可根据用户需求变换水泵进出口方向，并可实现该系列泵的多出口结构和功能。

如果库存有现货交易方式为现款现货，款到发货；如果订货则先预付百分之三十安排生产、余款到位发货，按照合同法签订有效的购销合同。

结构图

　　1 泵体 2 叶轮 3 密封环 4 叶轮螺母 5 泵盖 6 密封部件 7 中间支架 8 轴 9 悬架部件
