一、结构特征、安装与布线：

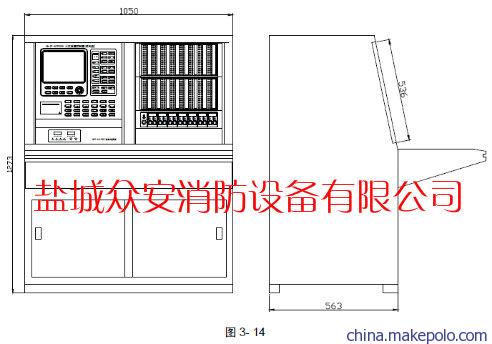

JB-QG/QT-GST9000 型火灾报警控制器（联动型）的外形尺寸示意图如图3-14 所示：
标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02 智能电源盘各一块。若系统中需增加直接手动控制盘、直接控制盘及电源盘，需另外配置。控制器按用户要求也可组成琴台式结构。

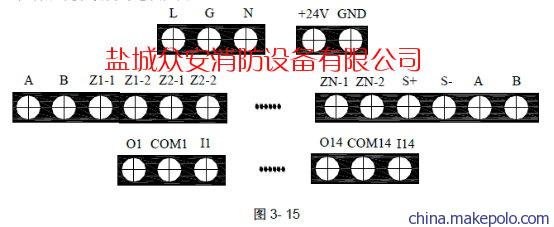

控制器外接线端子示意图如图3-15：
A B Z1-1 ZN-1 ZN-2 S+ SL
G N +24V GND
Z1-2 Z2-1 Z2-2 A B
O1 COM1 I1 O14 COM14 I14
其中：
L、G、N：交流220V 接线端子及机柜保护接地线端子；
+24V、GND：DC24V、6A 供电电源输出端子；
A、B：连接火灾显示盘的通讯总线端子；
ZN-1、ZN-2（N=1~58）：探测器总线（无极性）；
S+、S-：火灾报警输出端子（报警时可配置成24V 电源输出或无源触点输出）；
A、B：连接其它各类控制器的通讯总线端子；
O、COM：组成直接控制输出端，O 为输出端正极，COM 为输出端负极，启动后O 与COM 之间输出DC24V；为实现检线功能，O 与COM 之间接ZD-01 终端器；
I、COM：组成反馈输入端，接无源触点；为实现检线功能，I 与COM 之间接4.7kΩ终端电阻。
布线要求：
DC24V、6A 供电电源线在竖井内采用阻燃BV 线，截面积≥4.0mm2，在平面采用阻燃BV 线，截面积≥2.5mm2，其余线路要求与JB-QB-GST500 型控制器的要求相同。
二、主要技术指标：
（1） 液晶屏规格：10.4 英寸彩色液晶屏，640×480 图形点阵
（2） 控制器容量：
a. 最多可带 58 个242 地址编码点回路，容量为14000 个地址编码点
b. 最多可带 4 个主机箱，每个主机箱可外接128 台火灾显示盘；联网时最多可接32台其它类型控制器
c. 直接控制点及手动操作总线制控制点可按要求配置
（3） 线制：与JB-QB-GST500 型控制器相同
（4） 使用环境：
温度：0℃～＋40℃
相对湿度≤95％，不结露
（5） 电源：
主电:为交流220V+10%-15%
控制器备电：直流24V/24Ah，24V/38Ah 两种密封铅电池
联动备电：直流24V/24Ah，24V/38Ah 两种密封铅电池
（6） 监控功耗=基本功耗70W（空载）+单块回路板监控功耗6W（484 个总线设备）*回路板数
（7） 报警功耗=基本功耗70W（空载）+单块回路板报警功耗7W（484 个总线设备）*回路板数

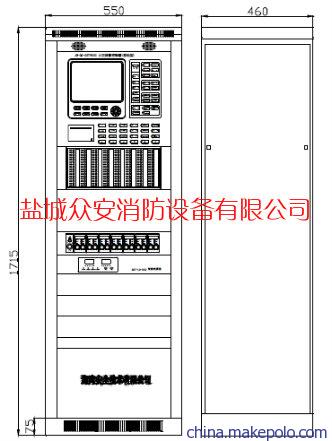

（8） 柜式控制器外形尺寸：
柜式外形尺寸（长×宽×高）：550mm×460mm×1715mm
琴台式外形尺寸(单节)：555mm×863mm（包括台面）×1273mm
琴台式外形尺寸(双节)：1050mm×863mm（包括台面）×1273mm
