精密千分表47SZ
产品参数:
型号：47SZ
精度：0.01mm
量程：0.8mm
测头型号为：XB-1
特性：平背，小表盘（Φ36mm）
型 式 | 目 量
(mm) | 测定范围
(mm) | 刻度规格 | 指示誤差 (μm) | 返回误差
(μm) | 重复
精密度
(μm) | 測定力
(N) 以下 |
1/10旋转
(邻接误差) | 1/2旋转 | 1旋转 | 2旋转 | 全测定
范围 |
5S | 0.001 | 1 | ±0 -100- 100 | 5 | ±6 | ±7 | ±8 | ±10 | 4 | 5 | 1.5 |
47 | 0.01 | 4 | 0 -50- 0 | 9 | -- | ±13 | -- | ±15 | 6 | 5 | 1.4 |
47F | 0.01 | 4 | 0 -50- 0 | 9 | -- | ±13 | -- | ±15 | 6 | 5 | 1.4 |
47SZ | 0.01 | 0.8 | 40 -0- 40 | 9 | -- | ±13 | -- | -- | 6 | 5 | 1.4 |
57S | 0.01 | 5 | ±0 -50- 100 | 9 | -- | ±13 | -- | ±15 | 6 | 5 | 1.4 |
36A | 0.005 | 3 | ±0 -25- 50 | 9 | -- | ±13 | -- | ±15 | 6 | 5 | 1.4 |
36B | 0.01 | 3 | 0 -25- 50 | 9 | -- | ±13 | -- | ±15 | 6 | 5 | 1.4 |

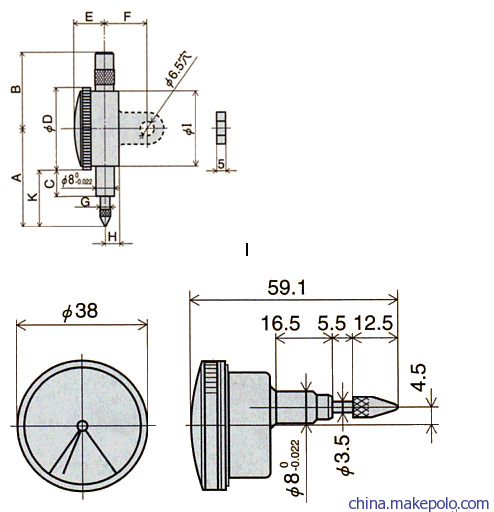

产品尺寸:
型 式 | A | B | C | D | E | F | G | H | I | J |
5S | 43.2 | 30.5 | 12.9 | 40.8 | 12.5 | -- | 4 | 5.1 | 37 | 8.0 |
47 | 39.6 | 20 | 9.7 | 36 | 13 | 15 | 3.5 | 6.5 | 32 | 8.0 |
47F | 39.6 | 20 | 9.7 | 36 | 13 | -- | 3.5 | 6.5 | 32 | 8.0 |
47SZ | 41.1 | 20 | 9.7 | 36 | 13 | -- | 3.5 | 6.5 | 32 | 8.0 |
57S | 41.3 | 27.4 | 10 | 39 | 14 | 19 | 4 | 5.1 | 36.5 | 8.0 |
36A | 46.2 | 30.5 | 12.9 | 40.8 | 12.5 | 19 | 4 | 5.1 | 37 | 8.0 |
36B | 46.2 | 30.5 | 12.9 | 40.8 | 12.5 | 19 | 4 | 5.1 | 37 | 8.0
|
