YX801系列:
无过放保护类:YX8018(TO94,SOT23-5),YX8016(TO94);
有过放保护类:YX8019(TO94)
产品介绍YX8018 是一款性能稳定的太阳能草坪灯升压控制芯片,适用于一节或两1.25V 电池串联供电的太阳能草坪灯。主要功能有充电控制、升压驱动、光控等。控制芯片的工作原理是——利用太阳能电池板和可储能设备的能源来进行工作。白天太阳光照射在太阳能电池板上,将光能转变成电能存贮在可充电电池中,晚上再由可充电电池为草坪灯的LED(发光二极管)提供电源。本产品即是完成这一控制转换的核心部件。其优点是安全、节能、方便、环保。
●产品特点自动转换——由光控或太阳能电池控制。
外围元件少——只需一个电感。
高效率——80~90%(典型值)
工作电流可调——通过调整电感量即可达到调整工作电流的目的。
●管脚分布
●应用电路图1.白、蓝、绿、黄、红色LED应用电路

2.七彩LED应用电路

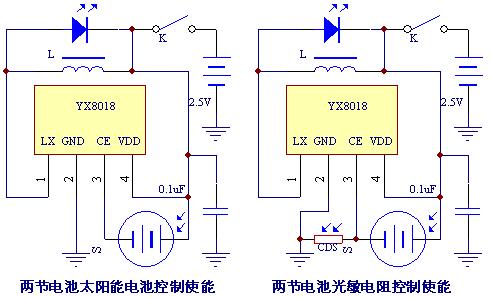

3.两节电池驱动LED应用电路


3.更多详情请联系:
名称:上海裕芯电子科技有限公司
网址:www.shiningic.com
电话:021-38722818-840/18616113924
联系人:朱工
QQ:1024383452
Email:zxs@shiningic.com
地址:上海市浦东新区临港新城软件园环湖西一路99号6号楼A座2F
上海裕芯电子科技有限公司自主研发,设计和销售LED驱动控制芯片(太阳能草坪灯驱动控制芯片和手电筒LED驱动控制芯片);主要销售产品有集成电路IC、线路板和成品灯。IC主要大类:太阳能草坪灯驱动系列;太阳能灯串驱动系列、手电筒驱动系列和MCU。
1、太阳能草坪灯LED驱动控制芯片,适用于1~3节镍氢电池供电产品,工作电压0.9V-3.7V,外围仅一个电感,输入电流可通过电感调节,输出电流3-200ma,低使能电压,过放保护,反控保护等
2、太阳能灯串LED驱动控制芯片,工作电压0.9-3.7V,负载1-200个LED,功能有闪烁,流水,渐明渐暗,跳变等十余种,输出电流可调,功能模式可调。
3、手电筒驱动芯片应用于LED手电筒,LED头灯, LED照明装饰灯。我公司的芯片高效率低功耗,外围简单,可驱动大功率LED(0.1瓦~30瓦);工作电压0.9V-24V,多种功能可选:升降压,过充过放,恒流,定时,三功能五功能等。
4、另有MCU,声控,热释红外感应等多类芯片。
我公司能够提供电路设计方案,样板,多种封装形式IC(封装片或绑定板)。
原厂销售,欢迎来电咨询!
