日本百分表196Z
产品特点:
主轴垂直于表盘，读数方便
这种类型的千分表实现了在限制区域测量夹具与机床工作台的平行度，测量的更加的精准。
产品参数:
型号：196Z
精度：0.01mm
量程：0.8mm
测头型号为：X-112
型 式 | 目 量
(mm) | 测定范围
(mm) | 刻度规格 | 指示誤差 (μm) | 返回误差
(μm) 1/2旋转 | 重复
精密度
(μm) 1旋转 | 測定力
(N) 以下 2旋转 |
1/10旋转
(邻接误差) | 1/2旋转 | 1旋转 | 2旋转 | 1/10旋转
(邻接误差) |
196A | 0.01 | 5 | 0 -50- 100 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
196A-6 | 0.01 | 5 | 0 -50- 100 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
196B | 0.01 | 5 | 0 -50- 100 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
196B-T | 0.01 | 5 | 100 -50- 0 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
196Z | 0.01 | 0.8 | 40 -0- 40 | 10 | ±12 | ±15 | -- | -- | 6 | 5 | 1.4 |

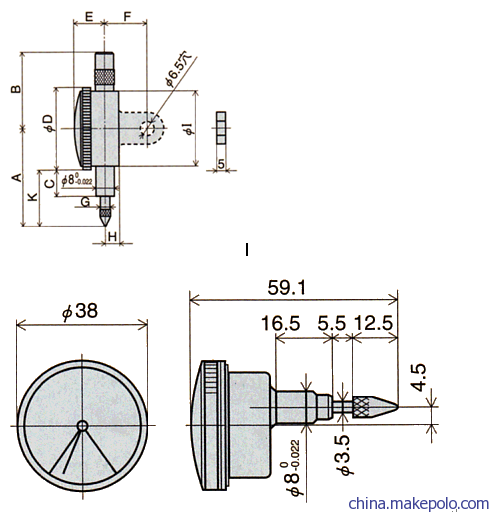

产品尺寸：
型 式 | A | B | C | D | E | F | G | H | I |
196B | 58.5 | 38 | 12.5 | 4.5 | -- | -- | -- | 5.5 | 16.5 |
196B-T | 58.5 | 38 | 12.5 | 4.5 | -- | -- | -- | 5.5 | 16.5 |
196Z | 58.5 | 38 | 12.5 | 4.5 | -- | -- | -- | 5.5 | 16.5 |
|
