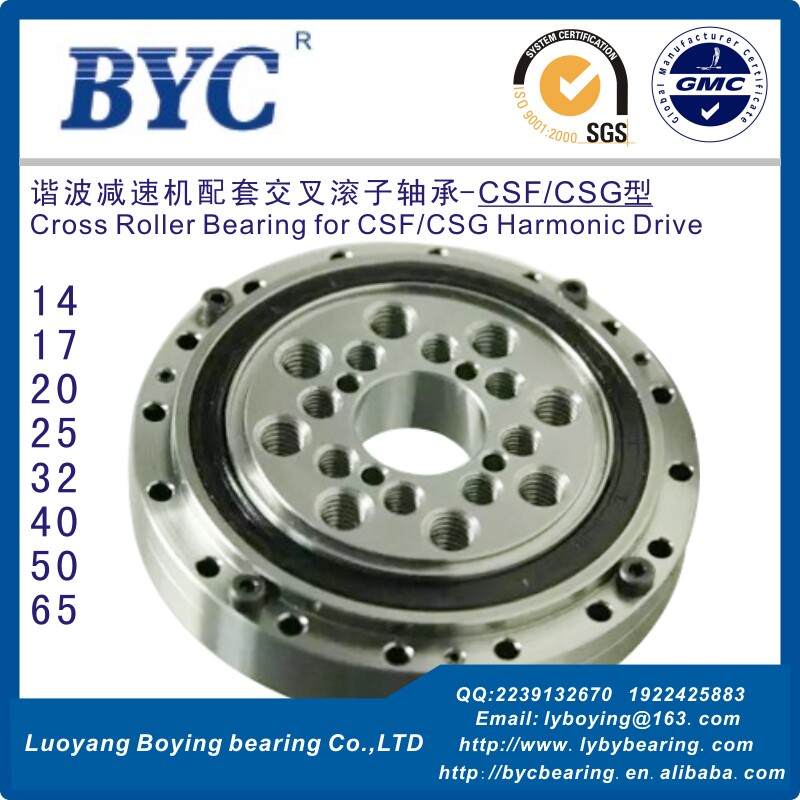

| BCSF/BCSG14/17/20/25/32/40/50/65交叉滚子轴承-工业机器人CSF/CSG型谐波减速机配套专用 |
| 一、交叉圆锥滚子轴承参数 |
| 品牌- | BYC洛阳博盈轴承 | | | | |
| 型号- | BCSF/BCSG | | | | |
| 规格- | 14/17/20/25/32/40/50/65 | | | | |
| 用途- | 谐波减速机配套使用(工业机器人) | | | | |
| 材料- | GCR15/GCR15SiMn | | | | |
| 精度等级- | P5 | | | | |
| 润滑类型- | 脂润滑 | | | | |
| 旋转部分- | 内圈旋转 | | | | |
| 承载方向- | 轴向径向多向承载 | | | | |
| 轴承结构- | 外圈分体式 | | | | |

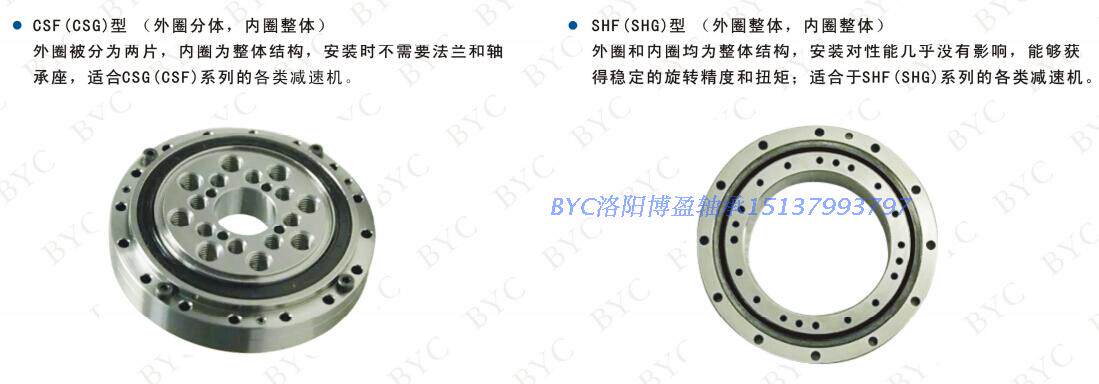

谐波减速机配套交叉滚子轴承,根据其使用场合分为外圈分体、内圈整体(BCSF/BCSG系列)和外圈和
内圈整体(BSHF/BSHG系列)两大类。滚动体为圆柱滚子,分布于互成90°垂直排列在V型滚道中。这种结构
使得单个轴承就可以同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷,轴承具有很高的刚度、旋转精
度以及复合承载能力;该类轴承外形紧凑,轴承自带有安装孔,便于客户直接安装,适合于各种不同类型的谐波
减速机。

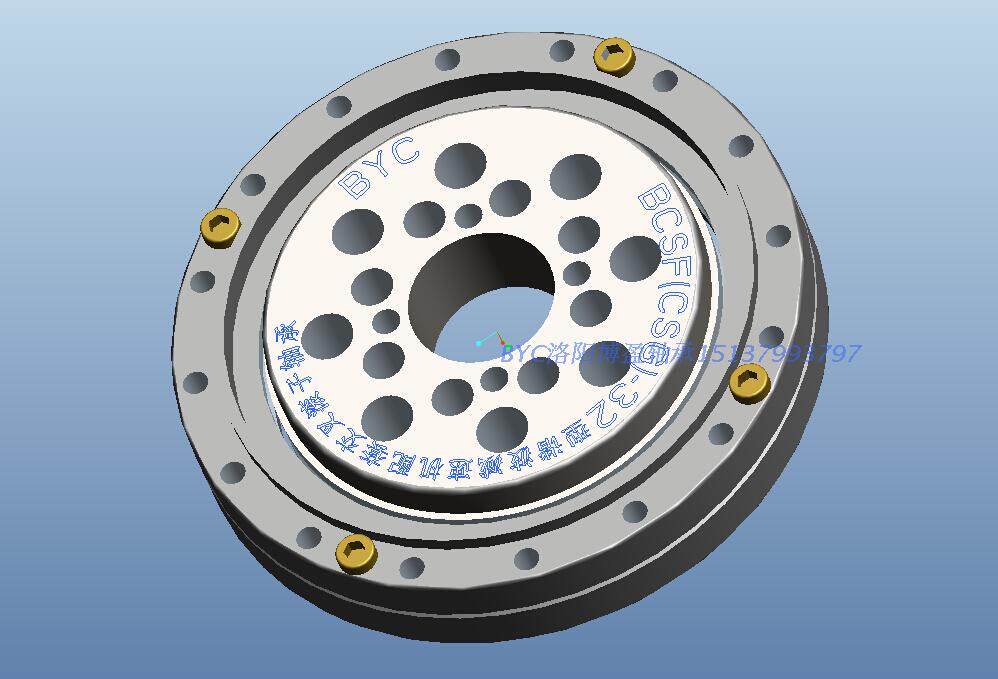

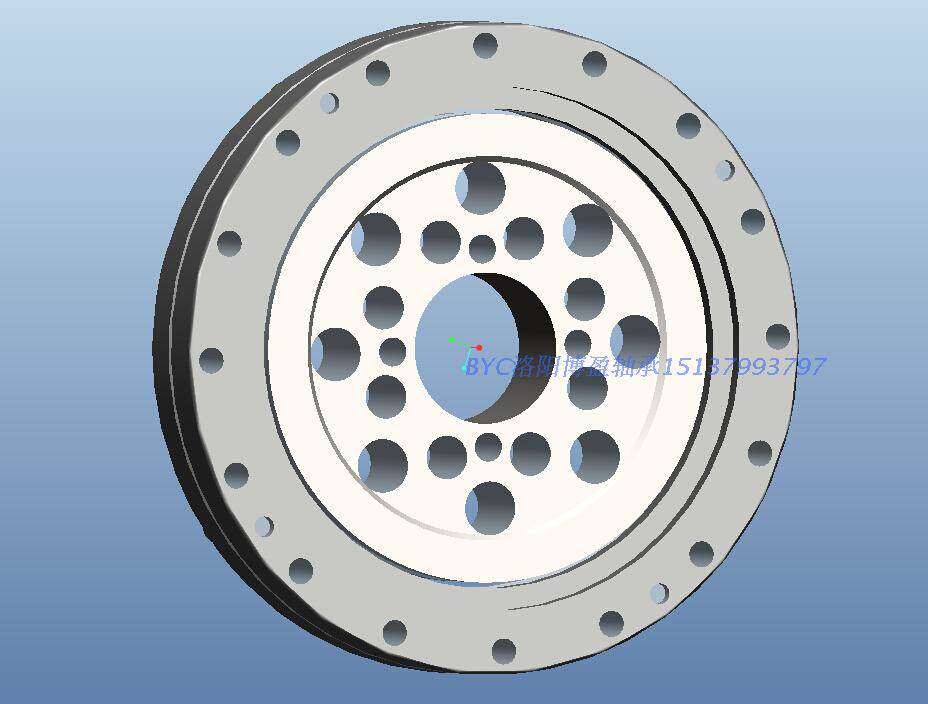

CSF/CSG型谐波减速机配套交叉滚子轴承-BCSF/BCSG系列(外圈分体,内圈整体)
该型轴承外圈被分为分体结构,内圈为整体结构,安装时不需要法兰和轴承座,适合CSF/CSG系列的谐波减速机。
BCSF/BCSG系列型号 (尺寸-内径x外径x厚度mm):
BCSF-14/BCSG-14 尺寸-11x55x16.5mm
BCSF-17/BCSG-17 尺寸-10x62x16.5mm
BCSF-20/BCSG-20 尺寸-14x70x16.5mm
BCSF-25/BCSG-25 尺寸-20x85x18.5mm
BCSF-32/BCSG-32 尺寸-26x112x22.5mm
BCSF-40/BCSG-40 尺寸-24x126x24mm
BCSF-50/BCSG-50 尺寸-32x157x31mm
BCSF-65/BCSG-65 尺寸-44x210x39mm
(如需3D或2D图纸请联系洛阳博盈轴承。)

一、BCSF/BCSG系列交叉滚子轴承-参数表:

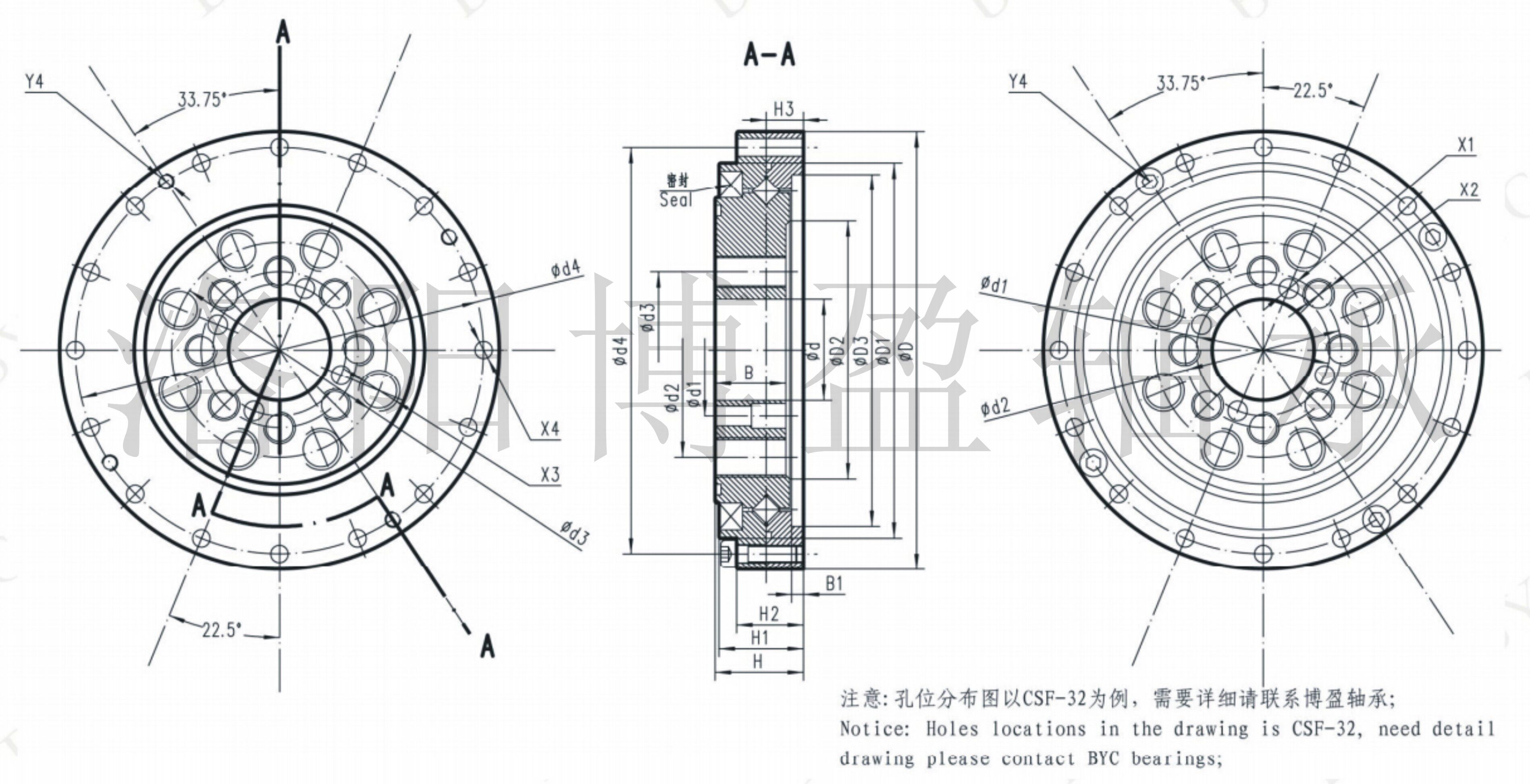

二、BCSF/BCSG系列交叉滚子轴承-安装图:

三、BCSF/BCSG系列交叉滚子轴承-应用:
BYC洛阳博盈轴承专业生产BCSF/BCSG/BSHF/BSHG型交叉滚子轴承,配套应用于CSF/CSG/SHF/SHG型谐波减速机,
产品广泛应用于精密机器人,机械手臂,高精密机床、仪器等领域。
四、BSHF/BSHG/BCSF/BCSG系列交叉滚子轴承-谐波减速机型号对照表
:
