二、       主要特性

l       通过光纤长距离地传输VGA视频和音频信号，可达5公里；

l       高清无压缩视频信号分辨率最高可达到1080P@60Hz；

l       符合VGA标准协议；

l       支持外接单向模拟立体声音频信号传输；

l       能够自动识别和配置各种显示模式；

l       内置自动均衡系统，画面流畅，清晰，稳定；

l       内置ESD静电保护电路，全方位保护系统安全；

l       安装简单方便，即插即用，无需设置；

三、       技术参数

四、      接口说明

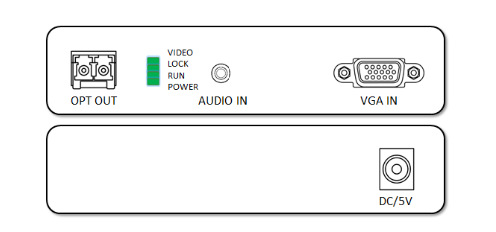

发送端

l      接收端

l      端口描述

五、      设备清单：

l   VGA光纤发射端主机              1   台

l   VGA光纤接收端主机              1    台

l   光模块发送/接收            1  对

l   电源适配器5V/2A             2   个

l   使用说明书                          1   份

六、      安装步骤

1、 将VGA信号源接入VGA光端机发送端，

2、 将立体声音频接入VGA光端机发送端(如需要)，

3、 将VGA光端机接收端连接到显示设备（如高清电视机、拼接屏等），

4、 将VGA光端机接收端的输出音频接入音响设备(如需要)，

5、 采用LC接口光纤线连接发送端与接收端的光纤接口，

6、 将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

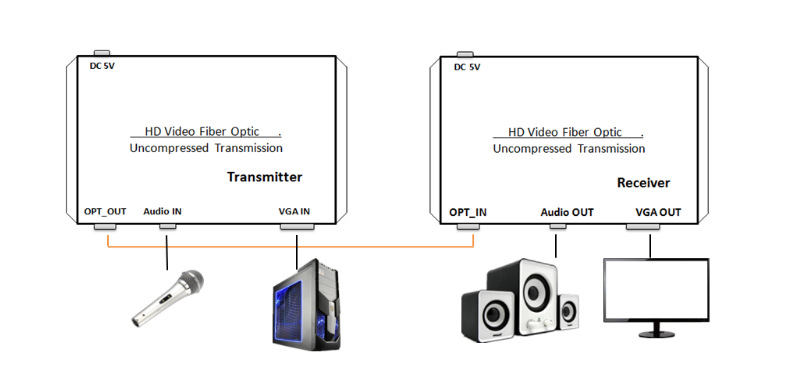

七、      应用示意图
