第1章概述支持多种业务E1传输，配置灵活，具体要求请联系卖家。

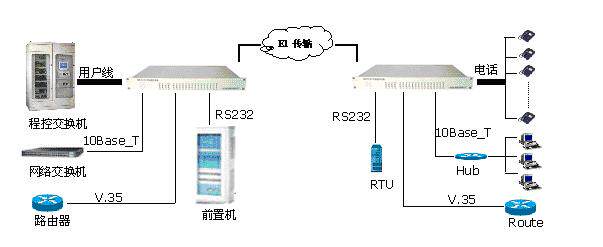

BW3630是1U紧凑型PCM复用设备，它将FXS、FXO、E&M、磁石等话音信号和RS232等数据、以太网等复用到1条（2条）E1通路上进行传输。该设备采用模块化设计，集成度高，配置灵活，适合电力、**、银行及电信运营商等用户的组网需要，是高性价比的设备。
- 产品特点
◆ 采用模块化设计，集成度高,性能稳定可靠
◆提供30个插槽，支持FXS/FXO、E&M、磁石、热线等音频接口及RS232等数据接口
◆设备容量：30路FXS/FXO + 1路以太网
30路RS232++ 1路以太网
8*E&M + 14路FXS/FXO(或RS232)1 + 1路以太网
- 支持来电显示
- 群路接口：E1接口
- 当群路接口为E1接口时，第2个E1可专用于传输以太网
- 完善的状态显示，便于维护管理
第3章技术指标- E1接口
接口码型： HDB3码
线路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡，120Ω /平衡
物理接口： BNC(75Ω)/RJ45(120Ω)
标准： ITU-T G.703、G.704
抖动特性： 满足G.704和G.823
- FXS/FXO接口
阻抗:200Ω+680Ω||0.1μF（FXO）
200Ω+560Ω||0.1μF（FXS）
频率特性:300～3400Hz(-0.6～+3dB)
物理接口:RJ45
- E&M接口
二线/四线可选
阻抗：600Ω（二线），小于10Ω（四线输出），大于10K(四线输入)
AD增益：+14dB（可调）
DA增益：+4 dB（可调）
物理接口：RJ45(1路E&M使用两个RJ45)
- 以太网接口
支持IEEE 802.3/802.3u
支持10/ 100M自适应，全双工，半双工自适应
支持交叉线直通线自适应
传输速率：当群路接口为E1接口时，第2个E1用于传输以太网,速率为为
N×64 Kb/S（N=1--31）
物理接口：RJ45
- RS232接口
每卡提供2路RS232数据
物理接口：RJ45
速率：300～19200B/S
- 话音编码及信令方式
16时隙随路信令，符合ITU-T G.732
A率PCM编码，每话路64Kb/S,符合ITU-T G.711
- 供电
-48V DC(-36～-72V)或220V AC(165～265V)可选
整机功耗：小于30W
- 机械结构
19英寸1U
4.1设备组成说明如下图所示，设备由电源、主板、话音接口板和灯板等组成。其中主板上有14个
插槽，接口板上有16个插槽，可插入RS232，E&M、磁石、热线等接口板，其中E&M接口板使用两个槽位，其它接口板使用一个槽位。
2、告警指示灯说明
OA: 收光告警。收光告警时，红灯亮。群路接口为E1时，常灭
FAL: 帧失步告警，当本端设备帧失步时，红灯亮
RA: 对局告警。当对端设备帧失步时，红灯亮。
2M1: 第一路E1输入指示。当E1输入信号正常时，对应的绿指示
灯亮；当无E1信号输入时，对应的绿指示灯灭。
2M2: 第二路E1输入指示。当E1输入信号正常时，对应的绿指示
灯亮；当无E1信号输入时，对应的绿指示灯灭。
1～30:话路摘挂机/数据收发指示。对于FXS/FXO,摘机时，相应的路
的指示灯亮，挂机时灭。对于RS232数据，当同时有数据收发时，相应路的指示灯闪烁；当只有收或只有发数据时，相应路的指示灯常亮，当既无收也无发数据时，相应路的指示灯熄灭。
LNK: 以太网连接及数据收发指示。当以太网接口连接正常时，此灯
常亮，当有数据收发时，此灯闪烁。
SPD: 以太网接口10M/100M指示，亮为100M，灭为10M
CPU: CPU工作及远端设备掉电检测指示灯。正常工作时闪烁；常亮
表示对端设备掉电。
PW: 电源指示灯，正常时亮（绿）
