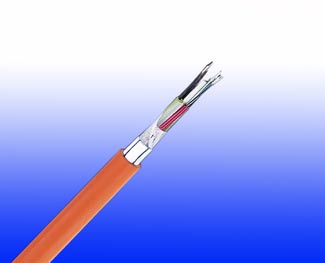

紧包缓冲式PVC阻燃光缆MTA-B-C-D-H

应用

紧包缓冲式PVC阻燃光缆应用于配线箱之间，以及配线箱和终端设备之间在持续防火环境中的连接。适于多种室内和室外应用，包括建筑物之间的管道布线以及建筑物内部的提升井布线。

标准

标准适应 Telcordia GR409-芯 / TIA/EIA 568B.3 / ICEA-S-83-596

防火性能阻燃性（单根垂直线缆测试）降低火蔓延（垂直安装的成束电缆测试）无卤无腐蚀性气体排放最小烟雾释放无有毒气体

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

NES 02-713; NF C 20-454

注：*表示该标准已经被取代

线缆结构光纤加强件内护套（可选）开伞索（可选）铠装（可选） 外护套

含有紧包缓冲层的单模和多模紧包光纤

芳纶丝或玻璃纤维缠绕，提供物理保护和增强抗拉强度。

符合BS 7655-6.1标准的热塑性低烟无卤复合物LTS3类

将可选开伞索置于外护套下面以便护套移动

STA: 波纹钢带铠装

SWB: 编织钢丝

热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

物理性能和热性能操作温度范围（固定）温度范围安装(移动状态)最小弯曲半径

-20°C - +60°C

0°C - +50°C

10×OD非铠装线缆

20×OD铠装线缆

电气性能AWG标称导体外径MM阻抗Ω标称衰减@100MHZDB/100M标称衰减@270MHZDB/100M标称衰减@540MHZDB/100M标称衰减@750MHZDB/100M标称衰减@1000MHZDB/100M电容PF/M传播速率%导体直流电阻Ω/KM屏蔽直流电阻Ω/KM电感ΜH/M延时NS/M

14
1.6
75+/-5
4.5
7.6
10.8
12.8
14.8
53.5
83
8.5
12.1
0.32
4

​
