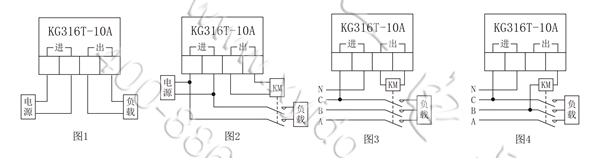

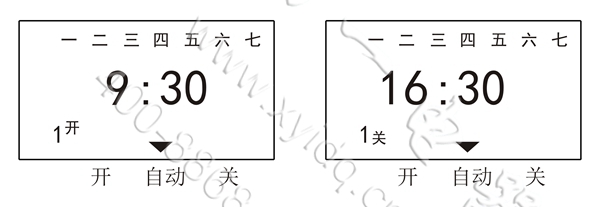

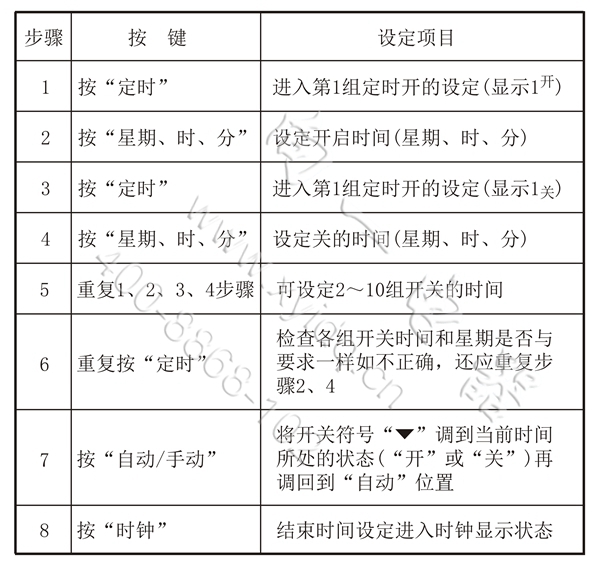

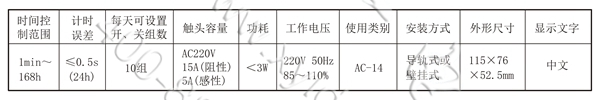

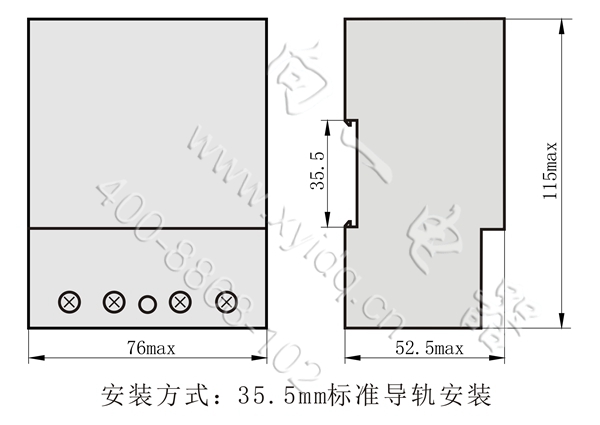

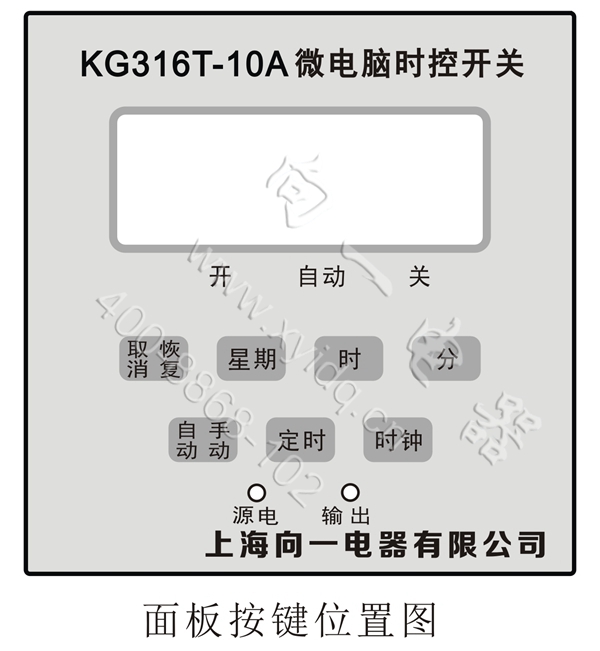

XY52KG316T系列微电脑时控开关 型号：XY52KG316T 外型尺寸：76×115×52.5mm 一、用途及适用范围 XY52KG316T-10A系列微电脑时控开关（以下简称开关）适用于交流50Hz，电压220V的供电电路中，按照设定的控制程序和时间，自动接通和分断用电设备 的电源，广泛用于对各种灯具、照明设备、生产设备、广播电视设备、音响讯号设备及家用电器控制电源的定时接通或分断。开关具有适用范围广、安装使用方便、工作可靠等优点。时控开关符合GB/T14048.1(IEC60947―1)与GB14048.5(EC60947―5―1)标准的要求。 二、主要技术参数 三、正常工作条件和安装条件 1. 周围空气温度周围空气温度不超过 40℃，且24h内的平均温度值不超过 35℃。周围空气温度的下限为-5℃。 2. 安装地点的海拔不超过2000m。 3. 时控开关的安装位置为任意角度。 4. 安装类别（过电压类别）Ⅱ。 四、定时设置 4.1 显示时钟调校：按住“时钟”同时按“星期”、“时”、“分”键可调校时钟、星期。 4.2 定时设置步骤如下： 4.3 如不需要设定10组，把多余的组数用“取消/恢复”键“开”的时间)，再按“星期”、“时”、“分”键消除，显示“- -:- -”即表示消除，若再按一次“取消/恢复”键可恢复消除以前的原有时间设定。 4.4 检查待设定的组数设置完毕后，可按“定时”键检查每一组所设定的时间、星期是否正确。 4.5 修改：如需修改某组定时参数，可按“定时”键至需修改的定时组，按“取消/恢复”键消除当前设置，然后可按定时设置有关步骤重新设定该组开关时间(星期、时、分)。 4.6 手动控制：按“手动/自动”键可直接“开”、“关”电源 4.7 在非“时钟显示”状态下，按“时钟”键或30秒未按任何键，可保存当前设置，并恢复到时钟显示状态。 4.8 如需日控循环，必需将定时时间(开或关)星期参数均设置成全显状态，方可使时控开关在日控循环状态下工作。 示例：某电器需要每星期一至星期日上午9:30通电，下午4:30断电，设置显示可如图 五、 接线方法 5.1 直接控制方式接线 被控制的电器单相供电，阻性负载不超过15A或感性负载不超过5A，接线方法如图1所示。 5.2 单相扩容方式接线 被控制的电器单相供电，当阻性负载超过15A或感性负载超过5A，就需要一个触头容量满足要求的交流接触器来扩容，接线方法如图2所示。 5.3 三相工作方式的接线 5.3.1 接触器的线圈电压为AC220V，接线图如图3所示。 5.3.2 接触器的线圈电压为AC380V，接线图如图4所示。 六、外形尺寸及安装尺寸图 最高温度为 40℃时，空气相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施。 七、注意事项 7.1 开关进线只能接AC220V，不能接380V电源，否则会损坏开关。为防止在大电流的情况下，接线端过度发热，接线时 务必拧紧接线端螺钉，压紧导线。 7.2 如果产品工作输入电压在正常范围内，此时产品面板电源红色指示灯应亮，待定时开关接通时，面板输出绿色指示 灯应亮，相应开关内部继电器工作，如需更换电池，则需打开产品面板接线端盖，即可更换电池。在更换电池后，若设 定内容消失需重新设定。 7.3 开关最短控制时间为1分钟，最长控制时间为168小时，“开”和“关”时间的设定，可按每天循环或每周循环方式 设置。 7.4 特别警示：对因本开关工作不正常或失去功能可能发生危及人身安全或对社会生活产生重大的不良影响的设备(例 如医疗设备及其他重要设备)，请不要使用本开关。对因本开关工作不正常或失去功能可能发生重大财产损失的设备(例 如加热设备或制冷设备)，使用本开关时，务必留有足够的技术余量（参见主要技术参数表），并采用双重保护措施。 7.5 接通电源后，禁止接触开关的接线端及带电部位。 7.6 开关的工作环境应干燥、无腐蚀性及导电尘埃。
