结构特征

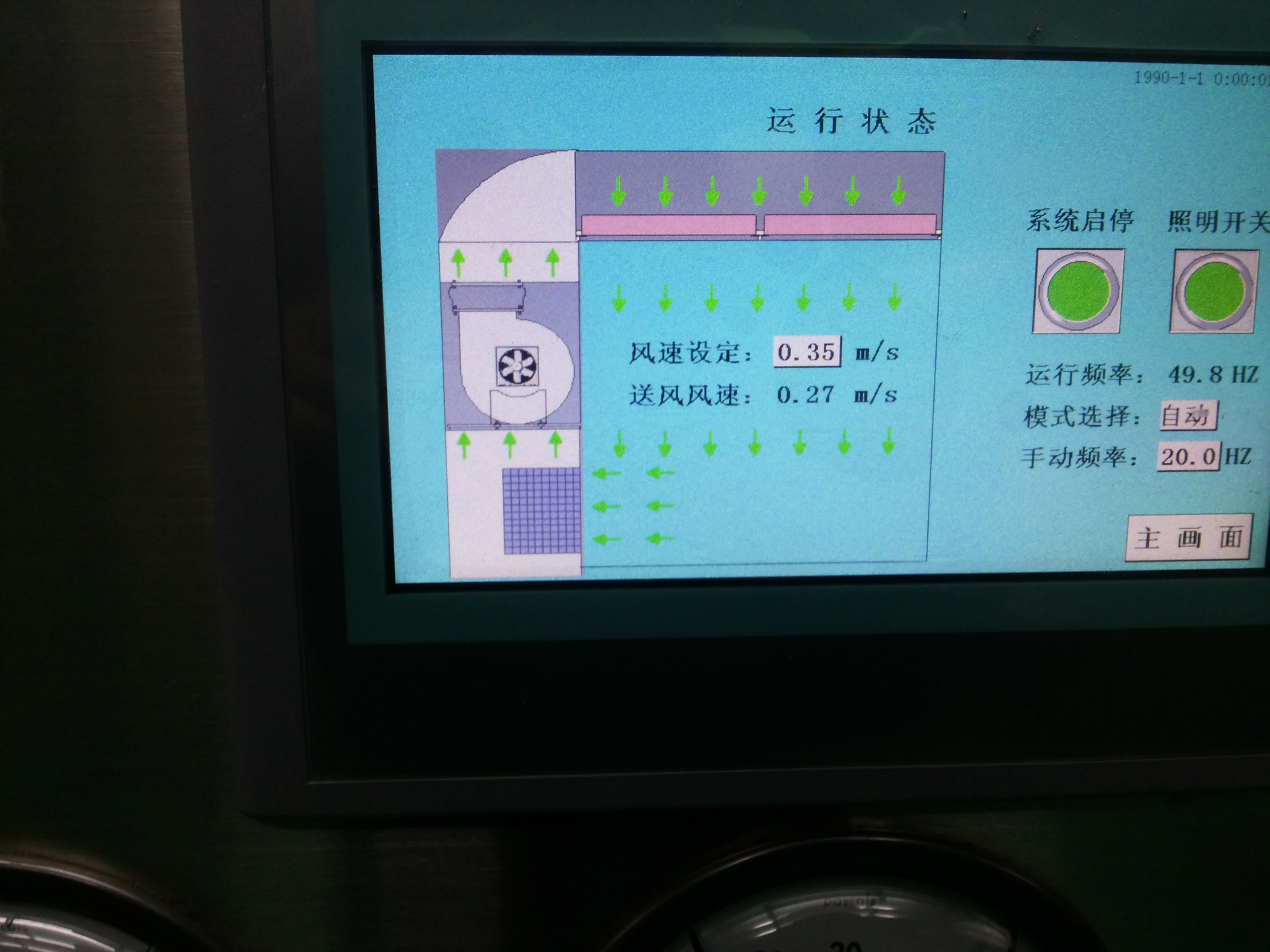

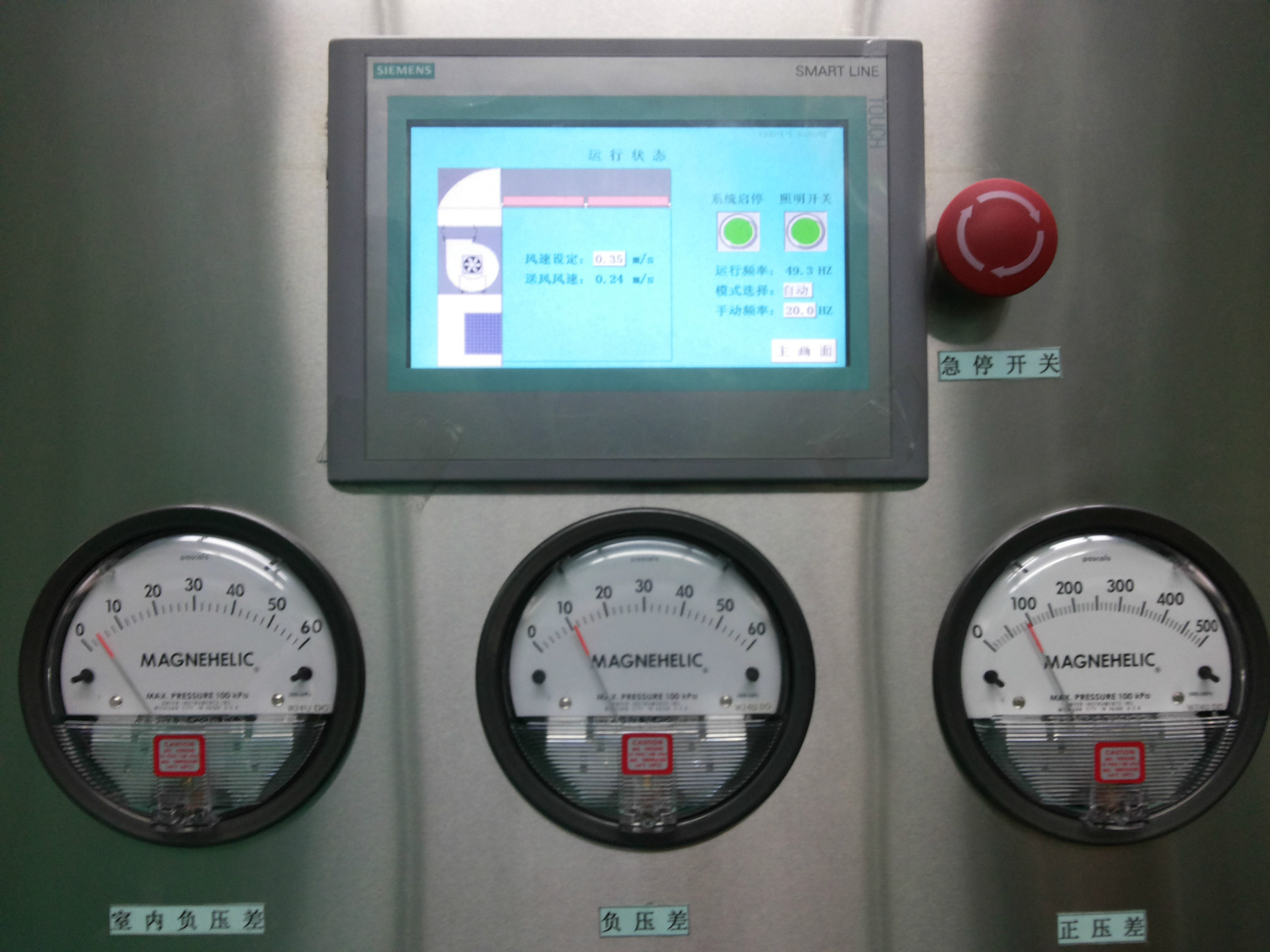

本设备由工作区、回风箱体、风机箱体、出风箱体及外箱体几大部分拼装而成。控制面板位于设备内部工

作区正面，控制面板采用变频器控制系统，可以控制风机起停，调节风机频率，调整工作区需要的风速

（当设备安装使用后，需由专门人员调节频率）。在其下面有两个压差传感器，测试高效过滤器的阻力

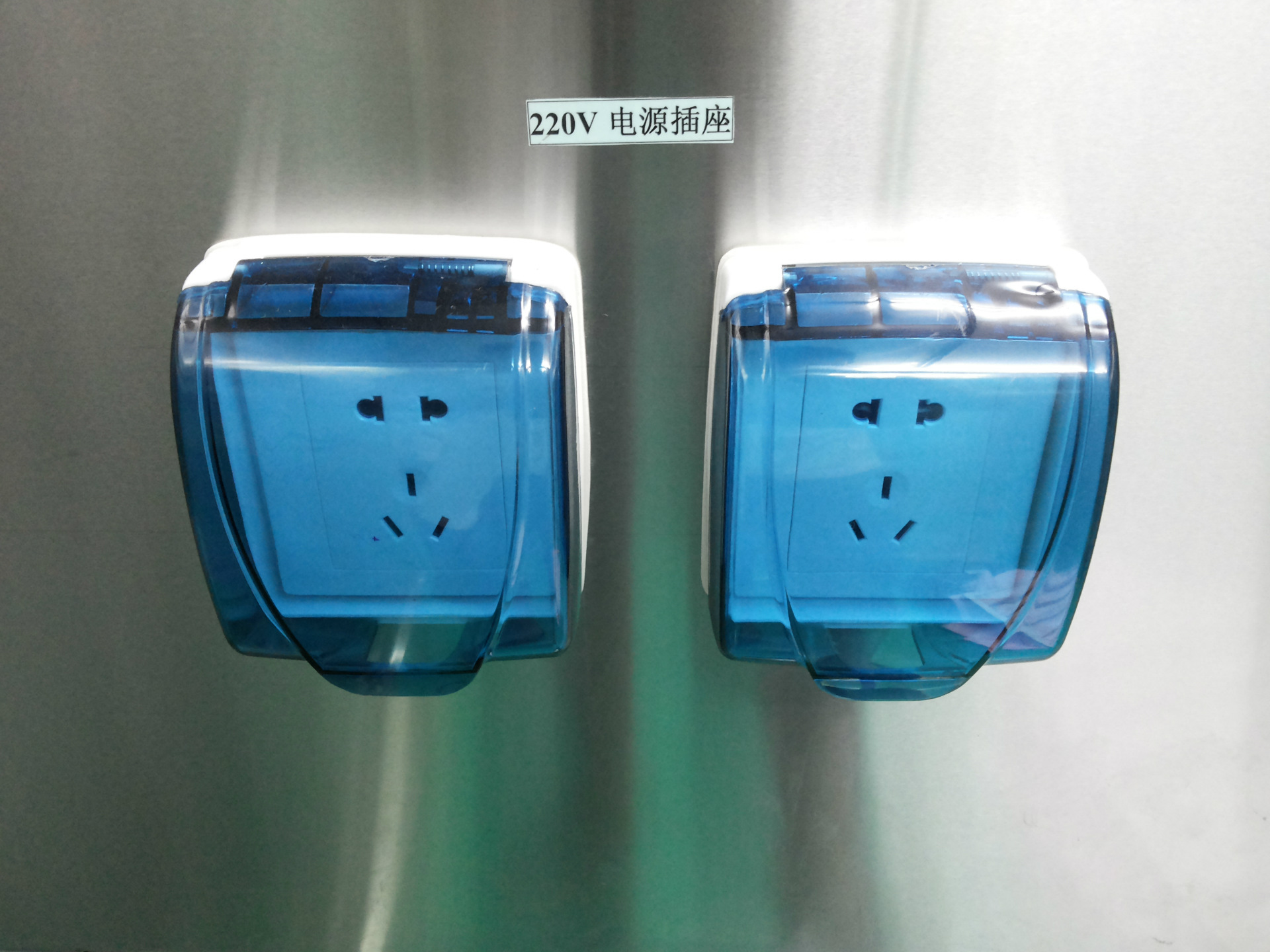

（当压力超过初始压力的1.5倍时即大于280Pa时，请更换高效过滤器）。在控制面板下侧有4个插座，为

220V，10A插座用于称量设备的临时取电。在回风区域配有初、中效过滤器，保证回风的洁净，上部有风

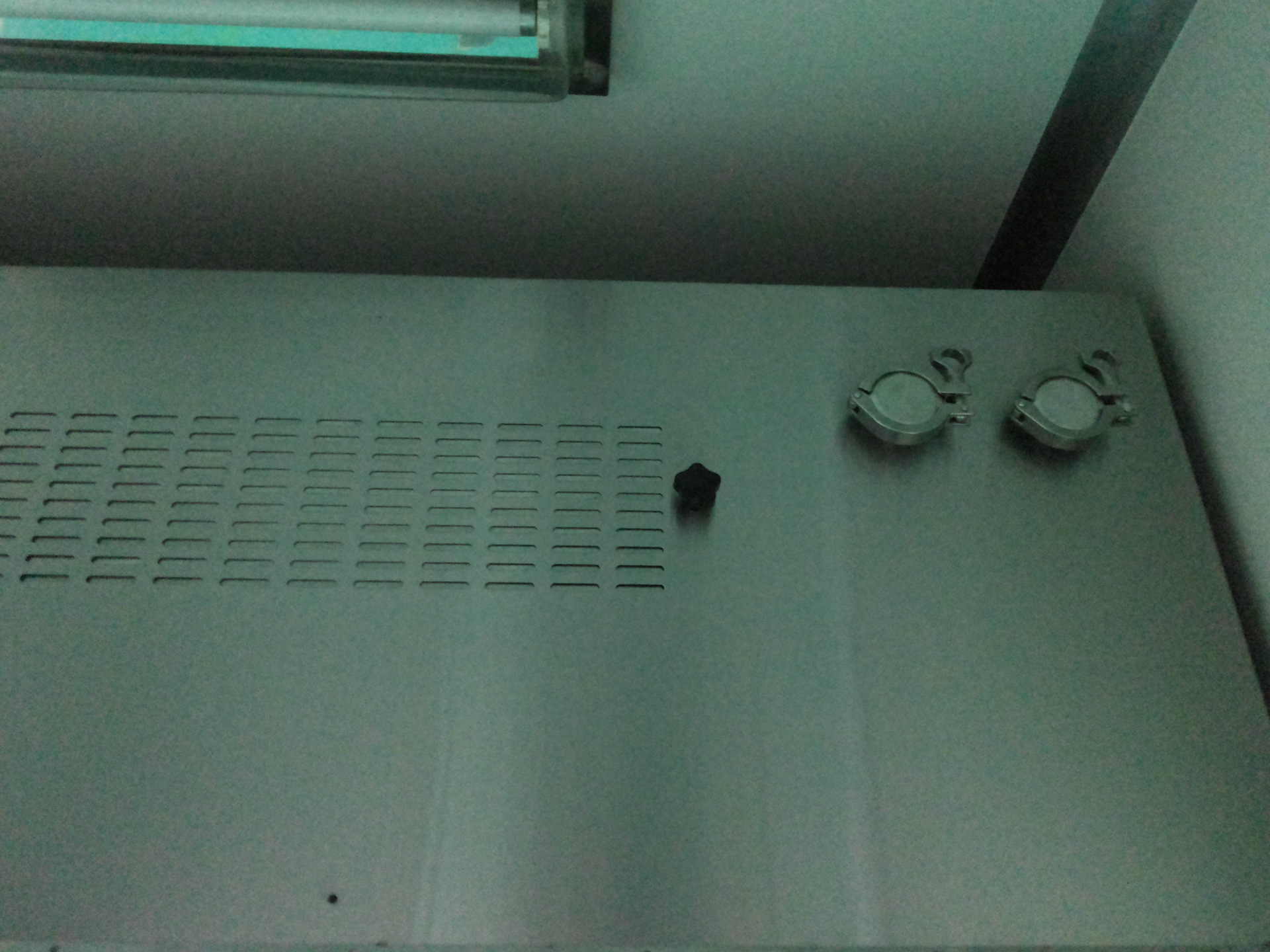

机部分，在风机出风处配置了高效过滤器，保证送风的洁净。在送风箱体的内部还有排风调节板，可以调

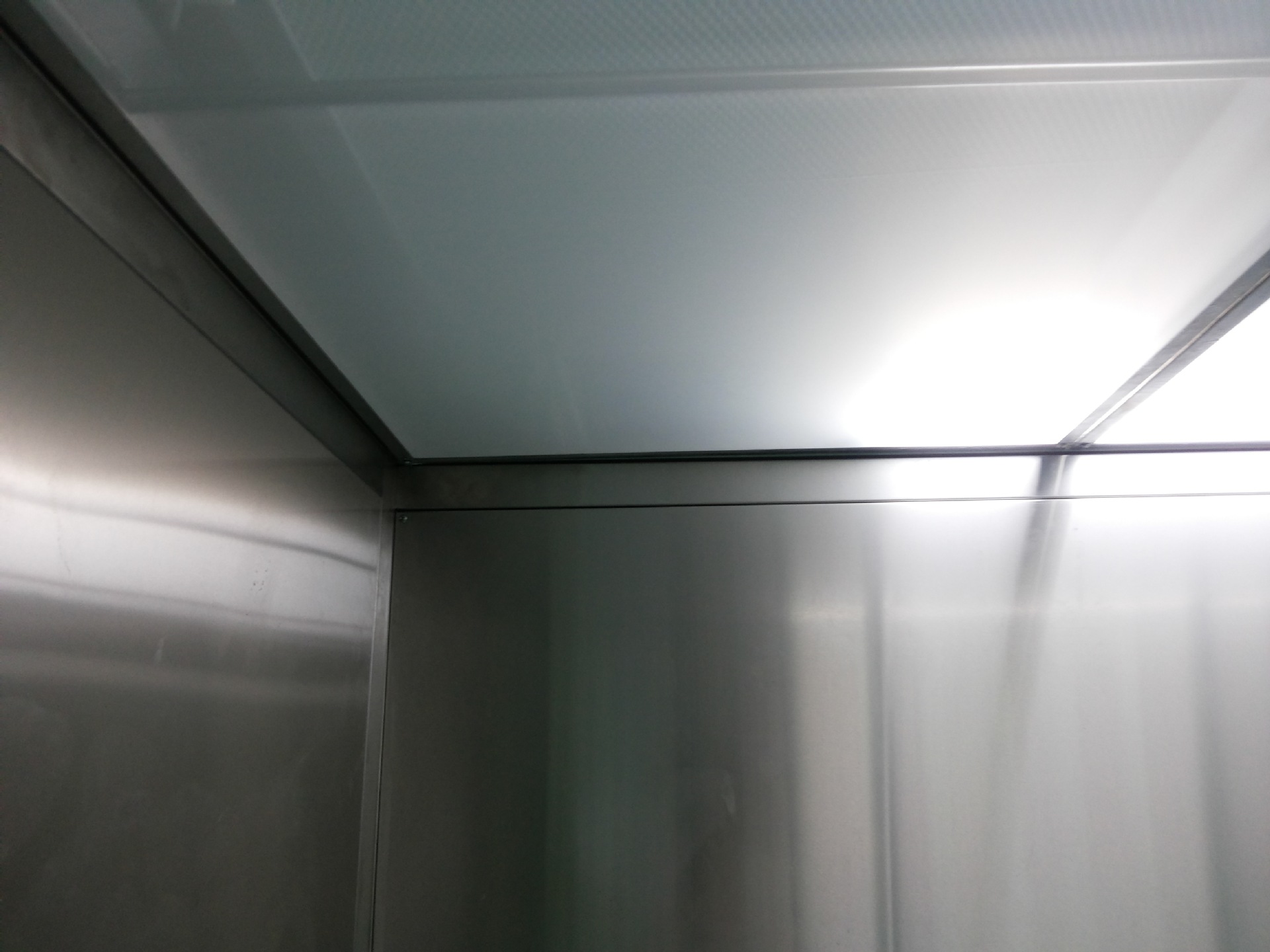

节设备的排风量在合理的范围内（设备安装就位后，由专业人员设试，请勿擅自调整），送风箱下端送风

面上装有均流膜，通过均流膜送风面板的洁净气流，会变的均匀而平直，保证了工作区域的洁净度，也使

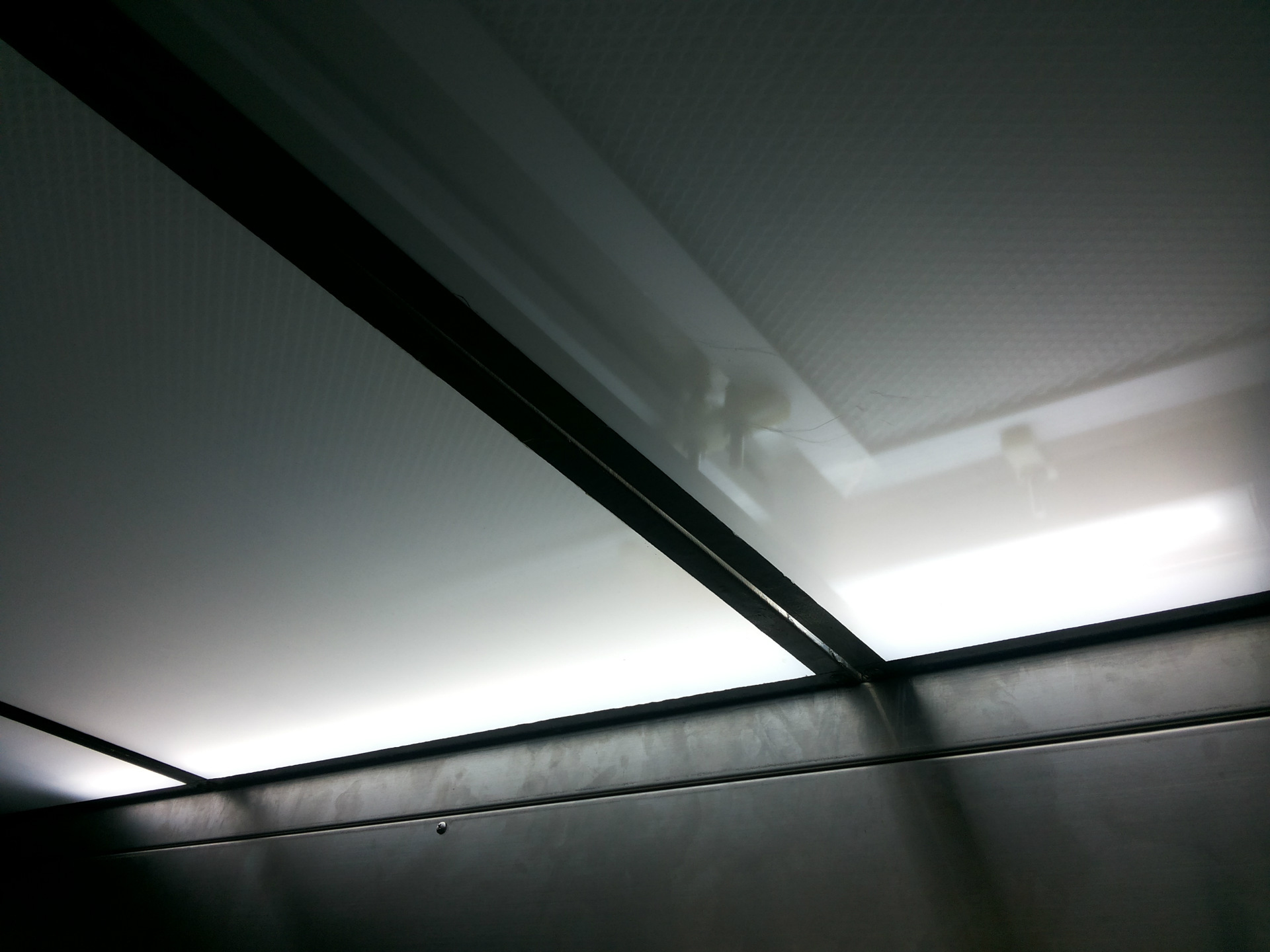

工作区负压。照明灯位于设备顶面上，采用洁净室专用的净化照明灯。

工作原理

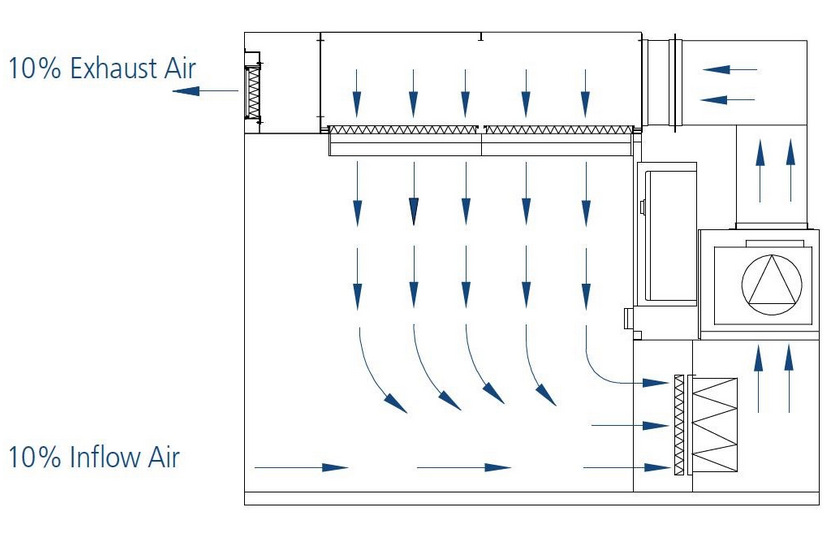

本设备采用垂直单向流的气流形式,回风先要通过初效及中效过滤器的预过滤,将气流中的大颗粒粉尘粒子处

理掉,以起到保护高效过滤器的作用。经过预处理后的空气，在离心风机提供的压力下，通过高效过滤器，

使之达到洁净要求。洁净气流被送至送风箱体内,90%通过均流送风网板，形成均匀的垂直送风气流，10%

则通过风量调节板,排出设备。所有气流均经过高效过滤器处理，所以送风，排风均不带残余粉尘，避免了

二次污染。由于在工作区域形成稳定的单向流，在此区域中散发的粉尘，会在单向气流的影响下，随着气

流而被初、中效过滤器所捕集。设备带有10%的排风，从而形成相对与外部环境的负压,从一定程度上保证

了此区域内的粉尘不会扩散至室外，起到保护外部环境的作用。

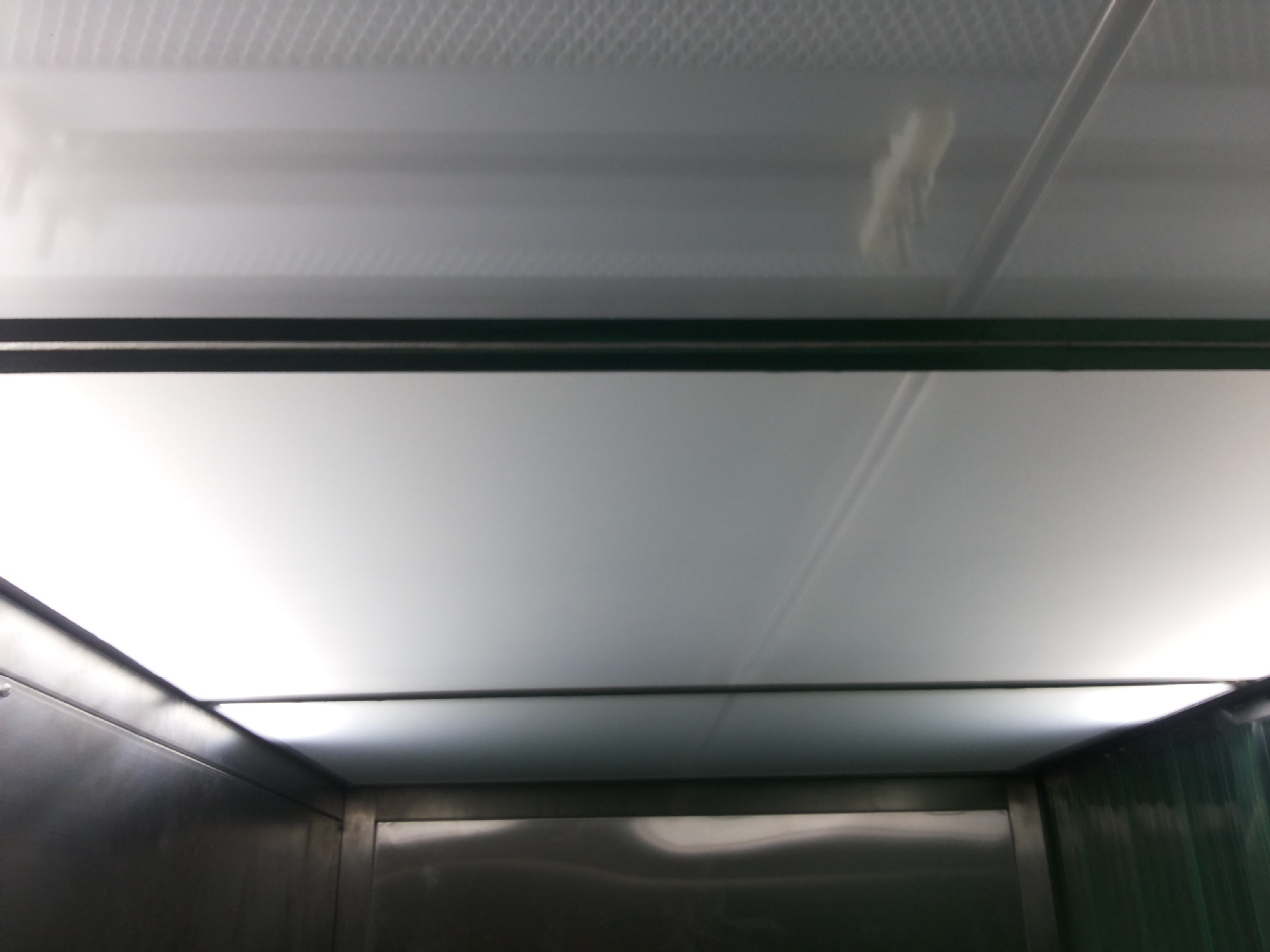

产品图片
