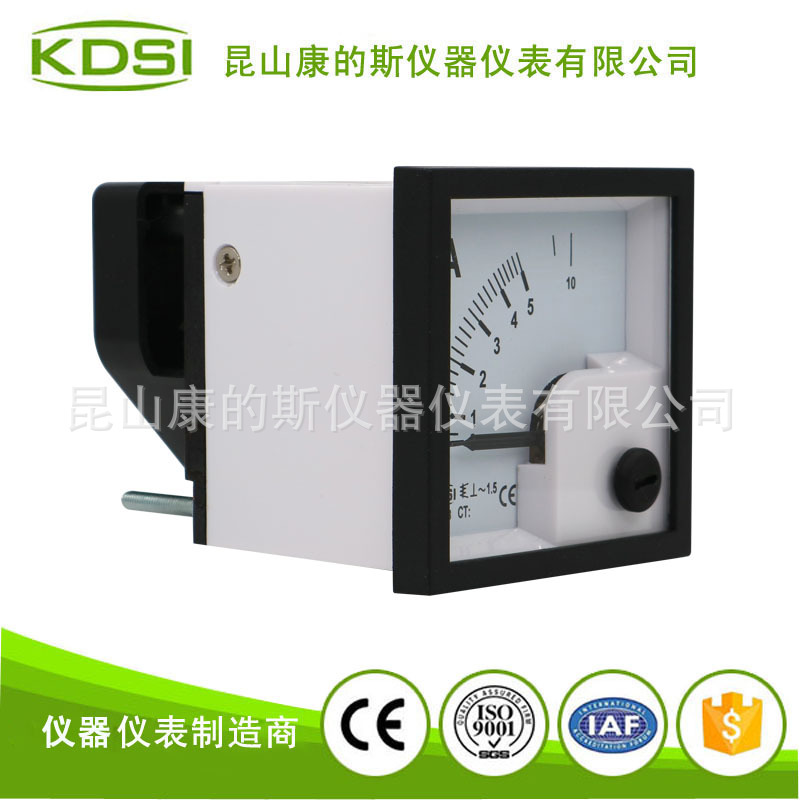

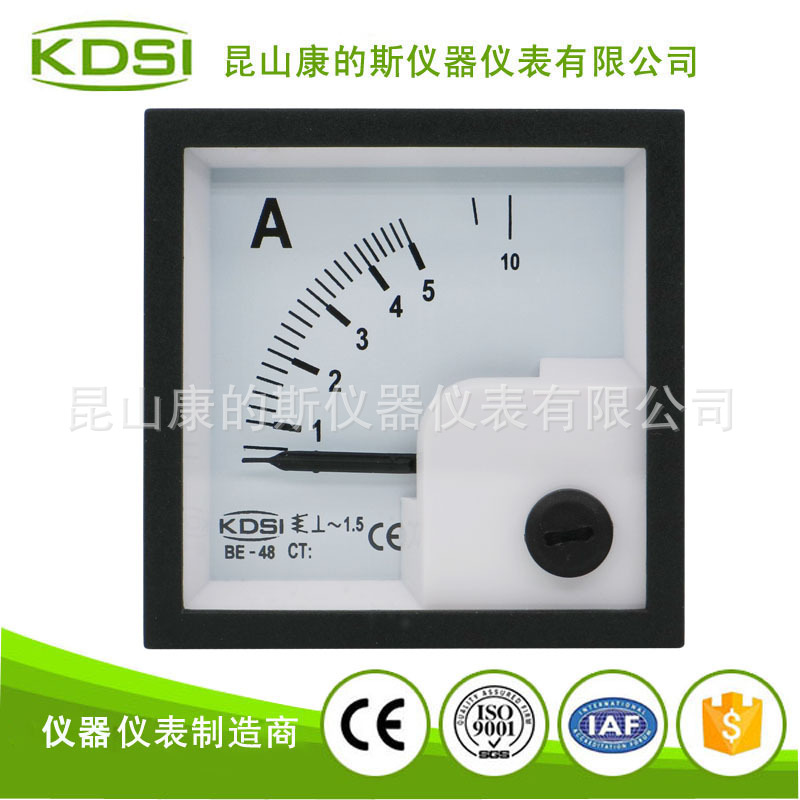

单相电流表 配电柜电流仪表 指针式交流安培表BE-48 AC5A
指针式交流安培表BE-48 AC5A:
产品描述结构材料组成:环保 ABS 黑框 和白中套, PC加纤底座， 玻璃表面指针: 标准仪表指针为铝合金制成，可根据客户要求定制黑色、红色、白色等指针。
可增加设定指针，指示设定值抗静电处理:所有仪表均经过抗静电处理，降低静电对仪表准确度的影响。阻尼与过冲:阻尼和过冲，可按客户要求定制。通常，当指针设定在满刻度2/3的位置时，过冲不超过15%精度等级:Class: 1.5/2.5工作温度:-20~+50摄氏度安装位置:除非另有规定，通常仪表是在垂直位置安装。其它位置如：水平/倾斜安装可根据客户要求定制。
相应的准确度等级仅对规定的安装位置有效。外附分流器压降规格:直流电流表外附分流器电压降规格有150mV, 100mV,75mV,60mV, 50mV等。
仪表与分流器连接的导线电阻要求在15-25mΩ之间。| 型号 | BE-96 | BE-72 | BE-48 |
| 外观尺寸 | mm | 96*96 | 72*72 | 48*48 |
| 开孔尺寸 | mm | 91*91 | 68*68 | 45*45 |
| AC A交流电流表 |
| 电流范围 | mA | 50mA 100mA 150mA 200mA 400mA 500mA 600mA 800mA |
| A | 1A 5A 10A 15A 20A 25A 30A 40A 50A 60A |
| 配电流互感器 | X/1A | 10/1A 15/1A 20/1A 30/1A 40/1A 50/1A 60/1A 75/1A 100/1A 150/1A 200/1A 250/1A 300/1A 400/1A 500/1A 600/1A 800/1A 1000/1A 1200/1A 1500/1A 1600/1A 2000/1A 2500/1A 3000/1A 更多规格可根据要求定制 |
| X/5A | 10/5A 15/5A 20/5A 30/5A 40/5A 50/5A 60/5A 75/5A 100/5A 150/5A 200/5A 250/5A 300/5A 400/5A 500/5A 600/5A 800/5A 1000/5A 1200/5A 1500/5A 1600/5A 2000/5A 2500/5A 3000/5A 更多规格可根据要求定制 |
| 以上规格常规为1倍(无过载),可定制1.5倍,2倍,3倍,5倍,6倍等电流过载 |
| AC V交流电压表 |
| 电压范围 | V | 10V 25V 40V 60V 100V 150V 250V 300V 450V 500V 600V |
| KV | 经电压互感器接入PT **/100V **/110V **/120V |
| DC A直流电流表 |
| 电流范围 | uA | 50uA 100uA 150uA 250uA 800uA |
| mA | 4-20mA 1mA 10mA 500mA 800mA |
| A | 1A 2A 3A 4A 5A 10A 15A 20A 25A 30A 40A 50A |
| 配外附分流器 | 50mV 60mV 75mV | 10A 15A 20A 30A 40A 50A 60A 100A 150A 200A 250A 300A 400A 500A 600A 800A 1000A 1500A 2000A 2500A 3000A |
| DC V直流电压表 |
| 电压范围 | V | 0.5V 1V 10V 25V 50V 100V 250V 500V 600V |
|
|
| | | |
| | |
| 频率表 |
指针式频率表用于测量范围在45-65HZ的频率
精度1.5
电压允许波动范围:+-20%
测量范围:45-65HZ |
| 指针频率表 | 型号 | 频率范围 | 电压 |
| 指针式 | BE-96 BE-72 BE-48 | 45-55Hz 45-65Hz 55-65Hz | 100V,220V,380V,400V,440V |
| 振荡式 | BE-96 BE-72 | 45-55Hz 47-53Hz | 100V,220V,380V,440V |
| 功率因素表 |
指针式功率因素表内置或外附功率因素转换器组成. 测量单相电路或三相三线平衡负载电路的功率因素(cos￠). 功率因素转换器测定电流和相关电压之间的相位角余弦, 动圈装置显示功率因素cos￠ |
| 功率因素表 | 型号 | 规格 | 电压/电流 |
| BE-96 BE-72 | 0.5lead-1.0-0.5lag | 110V 220V 380V 415V, 1A 5A |
| 功率表 |
指针式功率表内置或外附功率转化器.测量电箱或三相系统的有功功率和无功功率, 用于平衡负载和不平和负载的电路中.动圈式结构.有功功率为W型,无功功率为Var型 *其它的电压(配次级电压为100V或110V的电压互感器)
*其它的电流(配次级电流为5A或1A的电流互感器) |
| 功率表 | 型号 | 电压 | 电流 |
| BE-96 BE-72 | | |
| 单相 | | 100V 220V | 1A 5A |
| 三相三线(3P3W) | | 100V 220V 380V 440V | 1A 5A |
| 三相四线(3P4W) | | 220(380V) 230(400V) 240(415V) | 1A 5A |
指针式交流安培表BE-48 AC5A :
