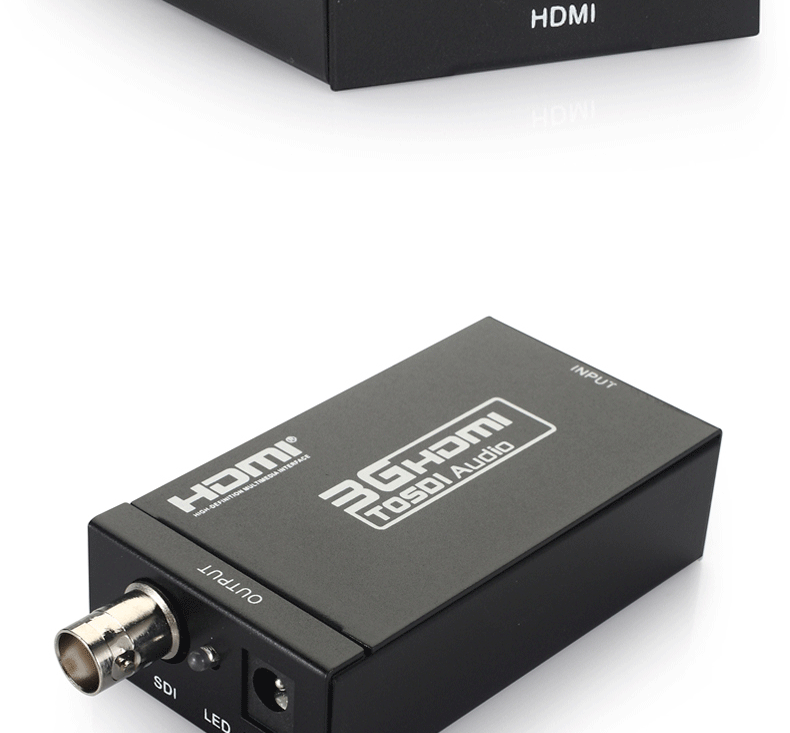

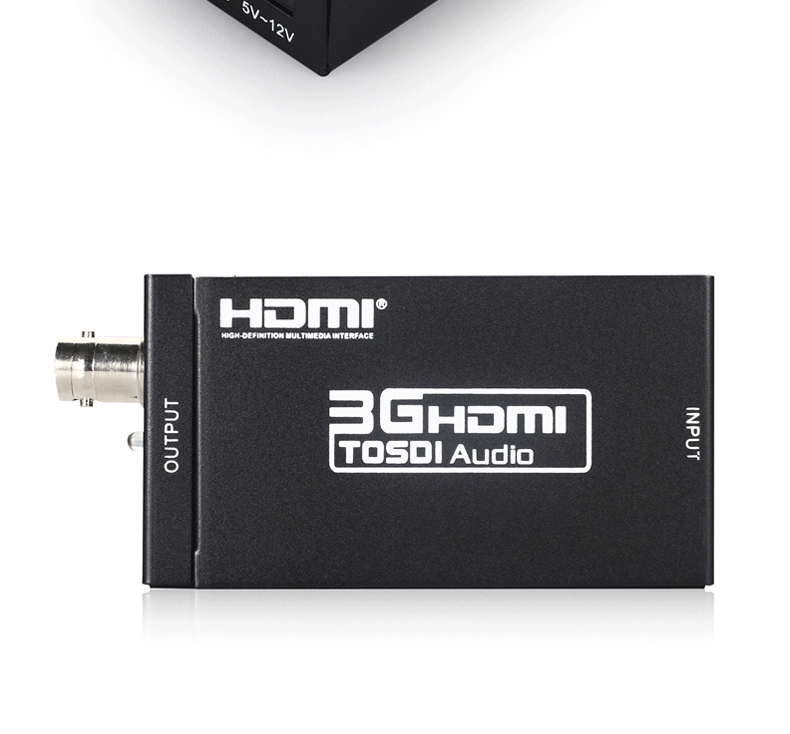

HDMI转SDI高清转换器支持将高清HDMI
信号转为SDI信号输出,将标准的带音频的高清或者标清HDMI数字信号转为高清或标清数字分量串行接口信号SDI和独立的模拟音频通道进行输出,
以实现声音及图像同步传输。
视频高清摄影机MINI/3G/SDI转HDMI/SDI TO
HDMI转换器产品特性
●HDMI输入接口
●提供高清数字分量串行接口SDI(SD/HD-SDI)输出接口.
●提供电源适配器
5V DC接口.
●支持HDMI1.3版本并向下兼容.
●支持HDMI信号格式
EIA/CEA-861D标准.
●支持HDMI带宽24bit~30bit.
●支持HDCP1.2版本.
●支持HDMI
EDIE智能识别.
●支持SDI输出标准兼容SMPTE-259/274/296/372/424/425/292.
●支持SDI音频(SDI信号嵌入8通道音频,24bit位宽)
●支持输出HD-SDI
720/1080P
50Hz/60Hz,最高传输速率1.485G/S.
●支持输出视频流畅,无信号丢失、偏屏和屏幕抖动.
●产品专业于广电播出机房及非编系统,安装简便(无软件与驱动安装).
●热传导考虑设计,满足7天*24小时在线运行要求.
●通过
CE, FCC, RoHS 认证.
视频高清摄影机MINI/3G/SDI转HDMI/SDI TO
HDMI转换器产品名称
HDMI转SDI高清转换器
输出信号
2路
SD/HD/3G-SDI / BNC
视频高清摄影机MINI/3G/SDI转HDMI/SDI TO
HDMI转换器输入信号
HDMI(1.3 CTS) / HDMI
A类型

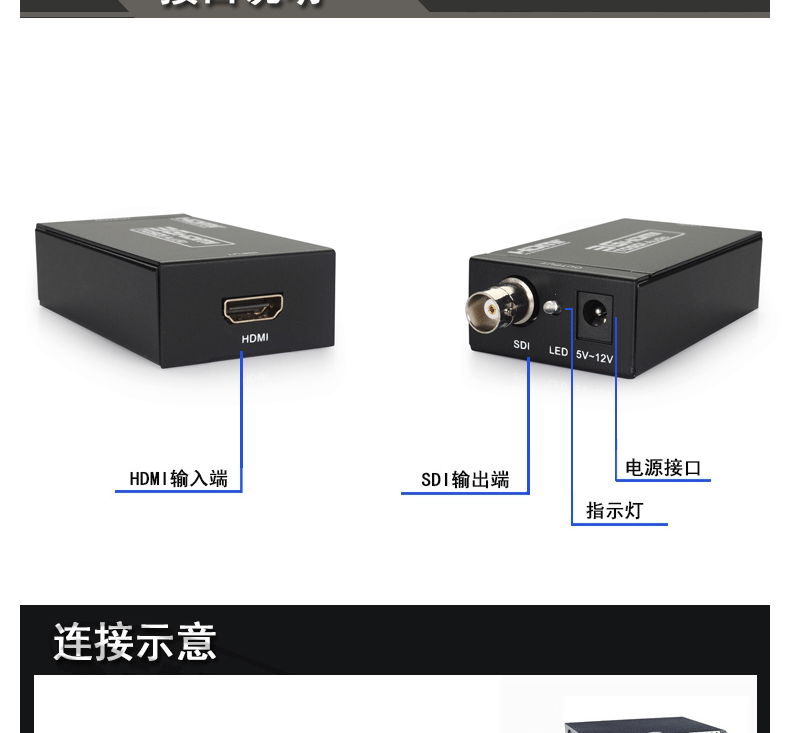

视频高清摄影机MINI/3G/SDI转HDMI/SDI TO
HDMI转换器接口类型
上行输出接口:1路HDMI Type A Female
下行输出接口:
2路 HD-SDI (SMPTE 292M, 424M) / BNC
功耗
5V DC / 500mA ± 10%
适配器供电
输入分辨率
1920x1080p(60/59.94/50/30/29.97/25)Hz
1920x1080i(60/59.94/50)Hz
1280x720p(60/59.94/50)Hz
视频高清摄影机MINI/3G/SDI转HDMI/SDI
TO HDMI转换器输出分辨率
和图像输入分辨率一样 如果显示器不支持所需要的分辨率,会降低输出
关闭拨码开关执行原始分辨率显示。
1920x1080p(60/59.94/50/30/29.97/25)Hz
1920x1080i(60/59.94/50)Hz
1280x720p(60/59.94/50)Hz
信号指标
阻抗75欧姆
直流电平偏移为
0V±500mv 信号电平为 800mv±10%
反射损耗 SD-SDI为13db以下
HD-SDI为10db以下
上升下降时间 SD-SDI为 400ps 到1500ps
HD-SDI小于270ps
上升下降时间差小于10%
抖动小于0.2UI
p-p
温度
运行温度. -10 °C ~ 50 °C
(14-122°F)
相对湿度. 30%~ 85%
保存温度. -10 °C ~ 85 °C (14~176°F)
