温州爱德利变频器AV2-2S0015单相矢量变频器维修-AV2-2S0015变频器是爱德利基于全新硬件平台研制的一款单相220V，1.5KW带RS485接口和内置制动单元矢量型变频器，原AV1-2S0015的升级版，性能优越、保护功能齐全、体积小巧、美观耐用的小功率矢量变频器，控制面板可根据客户的需要灵活取放，特别配备状态指标灯，可轻松实现无键盘运行和基本运行状态监控。
AV2-2S0015变频器的型号说明
AV2-2S0015各字母数字分别代表的含义：
AV代表：矢量型
2：产品开发系列号
2:代表电压等级：2：220V
S:代表电压相数：S：单相
0015表示功率大小：0015：1.5KW
无A：带RS485通讯接口及内置制动单元
变频器型号 | 额定容量（KVA） | 额定输出电流（A） | 适配电机功率（KW） |
AV2-2S0015 | 2.9 | 7.5 | 1.5 |
AV2-2S0015变频器的应用范围
纺织机械、食品机械、传输设备、陶瓷机械、磨床、离心机、雕刻机、端子机、线切割机、分切机等场合

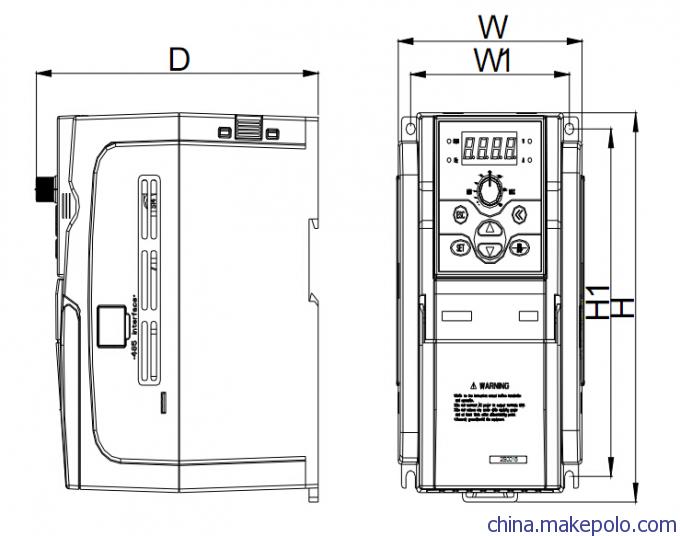

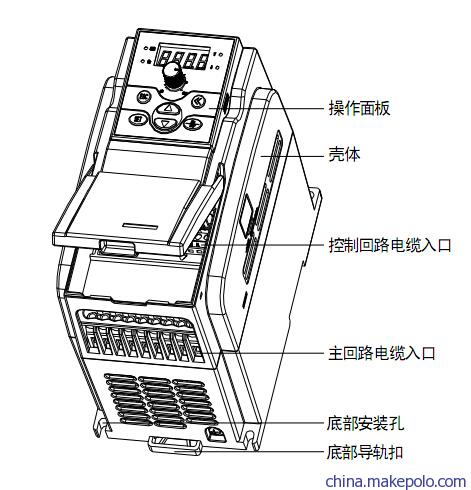

AV2-2S0015变频器的具体的安装尺寸：
变频器型号 单相220V | W1 | W | H1 | H | D | 螺钉规格 |
AV2-2S0015 | 86.5 | 101.5 | 147.5 | 165 | 154.5 | M4 |
单位：MM
AV2-2S0015变频器技术指标及典型功能：
输入 | 额定电压、频率 | 单相(2S#系列)220V
50/60HZ |
电压允许变动范围 | 180V-260V |
输出 | 电压 | 0-220V |
频率 | 0.0-1000HZ |
过载能力 | 110%长期；150%1分钟；180%2秒 |
控制方式 | VF控制/SVC开环矢量 |
控制特性 | 频率设定分辨率 | 模拟端输入 | 最大输出频率的0.1% |
数字设定 | 0.1HZ |
频率精度 | 模拟输入 | 最大输出频率的0.1%以内 |
数字输入 | 设定输出频率的0.1%以内 |
V/F曲线（电压频率特性） | 基准频率在5-1000HZ任意设定，多节点V/F曲线任意设定 |
转矩提升 | 手动设定：额定输出的0.0-20.0% |
自动限流与限压 | 无论在加速、减速或稳态运行过程中，皆自动侦测电机定子电流和电压，依据独特算法将其抑制在允许的范围 内 |
运行中欠压抑制 | 特别针对低电网电压和电网电压频繁波动的用户，即使在低于允许的电压范围内，系统变可依据独特之算法和残能分配策略，维持最长可能的运行时间 |
典型功能 | 多段速控制 | 7段可编程多段速控制、5种运行模式可选 |
可选择内置PID控制器 | 内部集成优化PID控制器，可实现简单的闭环控制 |
RS485通讯与联动控制 | 可选爱德利自定义协议或MODBUS协议 |
频率设定 | 模拟输入 | 直流电压0-10V,直流电流0-20mA(可选) |
数字输入 | 操作面板设定，电位器设定，RS485接口设定，UP/DW端子控制，也可与模拟输入进行多种组合设定 |
输出信号 | 继电器及OC输出 | 2路OC输出及1路继电器常开/常闭输出（TA/TB/TC）,多达16种意义选择 |
模拟输出 | 1路0-10V电压信号，上下限分别设定 |
自动稳压运行 | 根据需要可选择动态稳压、静态稳压、不稳压三种方式，以获得最稳定的运行效果 |
加、减速时间设定 | 0.1-600.0Sec连续可设定，加减速曲线S型、直线型模式可选 |
计数器 | 内置计数器1个 |
运行功能 | 上、下限频率设定，反转运行限制，RS485通讯，频率递增、递减控制等 |
显示 | 操作面板显示 | 运行状态 | 输出频率，输出电流，输出电压，电机转速，设定频率，模块温度，模拟输入输出等 |
报警内容 | 最近4次故障记录，最近一次故障跳闸时的输出频率、输出电流，输出电压，直流电压，模块温度等5项运行参数记录 |
保护/报警功能 | 过电流，过电压，欠压，过热，短路、内部存储器故障等） |
环境 | 周围温度 | -10℃至+40℃(不冻结) |
周围湿度 | 90%以下（不结霜） |
周围环境 | 室内（无阳光直晒、无腐蚀、易燃气体、无油雾、尘埃等） |
海拔 | 低于1000M |
防护等级 | IP20 |
冷却方式 | 强制风冷 |
安装方式 | 导轨式/壁挂式 |
| | | | |
AV2-2S0015变频器功能及特点：
l
集合VWF空间电压矢量算法和无感矢量算法
l
对电网电压适应性强，可承受± 20%波动
l
独特自适应控制技术 ，自动限流和限压及运行中欠压抑制
l
高达1000Hz的输出频率适用于磨床、雕刻机和离心机等多种高速电机变频调速场合
l
配置RS485通讯接口（选配），可选MODBUS协议、自定义协议；轻松实现变频器与PLC，工控机等其他工控设备的互联互通，具备联动同步控制功能。
l
面板支持热猛拔，适合在各种应用场合下系统集成
l
直观的实时监控，能够实时的监控输入输出电流及电压等
l
4路多功能输入端子，拥有29种端子功能定义，16种可编程状态输出，实现灵活控制参数
l
内置计数器，可匹配多功能端子完成简单计数功能
l
内部集成优化的PID控制器，方便用户对温度等进行闭环控制，可简化控制系统结构，降低成本。

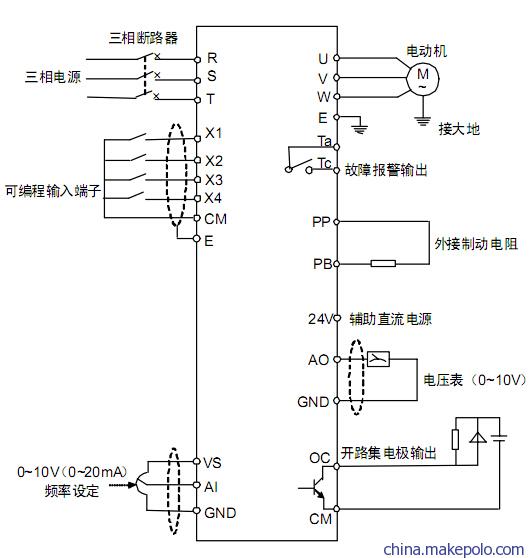

AV2-2S0015变频器的接线图：
