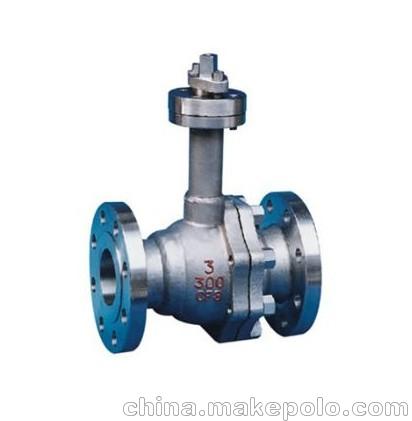

锻钢低温球阀产品介绍:
锻钢低温阀门有二种阀盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
锻钢低温球阀设计结构与特征:
低温球阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
采用以下结构
全径或缩径
自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型(OS&Y)
| 锻钢低温球阀标准材质明细表 |
序号 | 零件名称 | CS to ASTM | SS to ASTM | Type A352 LF2 | Type A352 LF3 | Type F304(L) | Type F304(L) | 1.2 | 阀体 /阀盖 | type A352 LF2 | Type A352 LF3 | TypeF304(L) | A182 F304(L) | 3 | 等长双头螺栓 | A193L7+镀镉 | A193 B8 | A193 B8 | A193 B8M | 4 | 螺母 | A193L7+镀镉 | A194 8 | A194 8 | A194 8M | 5.8 | 密封圈、垫片 | RTFE+Cu粉/尼龙1010/PPL | 6 | 球体 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F31 6(L) | 7 | 阀杆 | A182 F304 | A182 F304(L) | A182 F304(L) | A182 F3l 6(L) | 9-10 | 止推片、填料 | RTFE+Cu粉/尼龙1010/PPL，碳素纤维 | 11 | 压盖 | A105 | A351 CF8 | 12 | 定位片 | A182 F321 | 13 | 扁螺母 | A193L7+镀镉 | A194 8 | A194 8 | A194 8 | 14 | 内六角螺栓 | A193L7+镀镉 | A193 B8 | A193 B8 | A193 B8 | 15 | 手柄 | Q325A | 适用温度 | ≥ -40℃ | ≥ -101℃ | ≥-196℃ |
|
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢 |
| 尺寸(mm)和重量(kg) |
DN | Inch | L | d | Ll | D | D1 | H | W | 15 | 1/2 | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 | 20 | 3/4 | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 | 25 | 1 | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 220 | 32 | 11/4 | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 | 40 | 11/2 | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 300 | 50 | 2 | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
|
