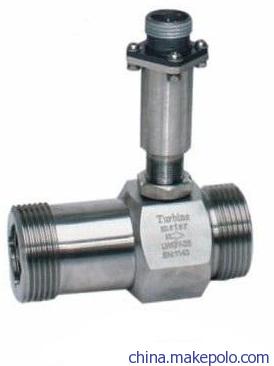

螺纹连接液体涡轮流量计

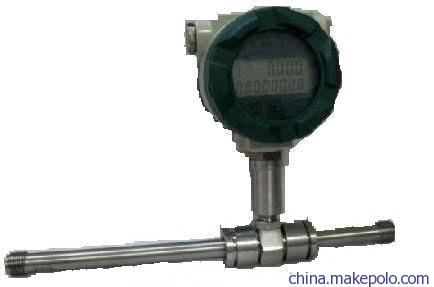

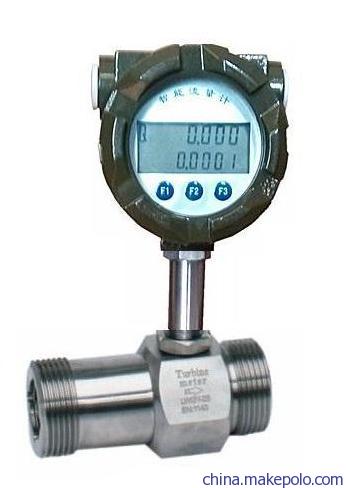

电池供电现场显示型流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

脉冲输出型：工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V。

4～20mA输出型：工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器最大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。

一、螺纹连接液体涡轮流量计选型参数要求

1、被测介质名称，温度，压力，流量

2、管道口径

3、被测介质有无杂质，如果有杂质则需要配备过滤器（Y型过滤器或者U型过滤器）

4、是否远传，输出信号，是否带液晶显示

5、连接方式：螺纹连接

6、管道丝扣大小

7、一般螺纹连接口径大小都是DN4,6,10,15,20mm，口径再大需要订制，或者做成法兰或者卡箍式的

8、DN20一下

二、螺纹连接液体涡轮流量计特点

   1、采用螺纹连接，易于拆卸，易于清洗

   2、螺纹连接液体涡轮流量计适合用于食品行业，对卫生要求严格，勤清洗，易拆卸

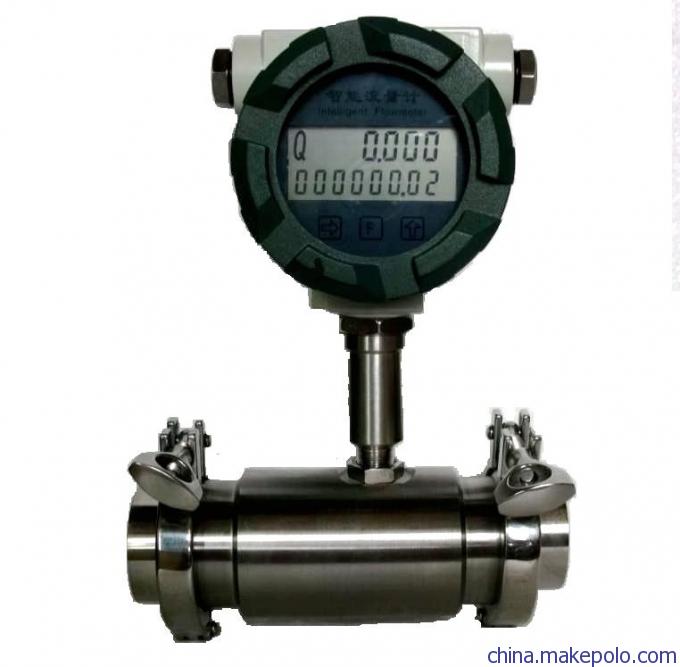

   3、卡箍式液体涡轮流量计采用全304 不锈钢材质

   4、模拟输出：双向电流输出功能，0--10mA / 4--20mA

   5、输出脉冲信号。

6、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；所有有效数据掉电后保持10年不丢；

   7、RS--485 / MODBUS，HART协议（DC24V供电）

   8、供电方式：12V、24V DC。

3、螺纹连接安装尺寸图

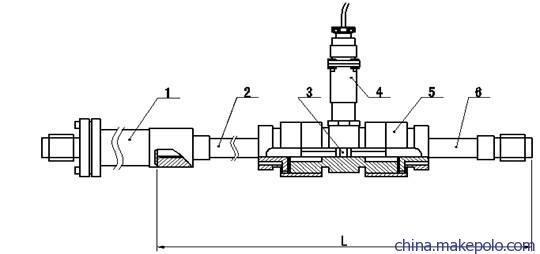

          整表结构图

1.       过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

2.
