HIWIN上银直线导轨HG系列─滚珠线性滑轨

HG 系列直线导轨，为四列式单圆弧牙型接触线性导轨，同时整合优化结构设计之超重负荷精密线性技术，相较于其他之直线导轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HIWIN 四列式超重负荷线性滑轨，即为基于此理念开发之产品。








HIWIN上银导轨HG系列特点：
(1) 自动调心能力
来自圆弧沟槽的DF(45°-45°)组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
(2) 具有互换性
由于对生产制造精度严格管控，线性滑轨尺寸能维持在一定的水平内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购滑轨或滑块，亦可分开储存滑轨及滑块，以减少储存空间。
(3) 所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

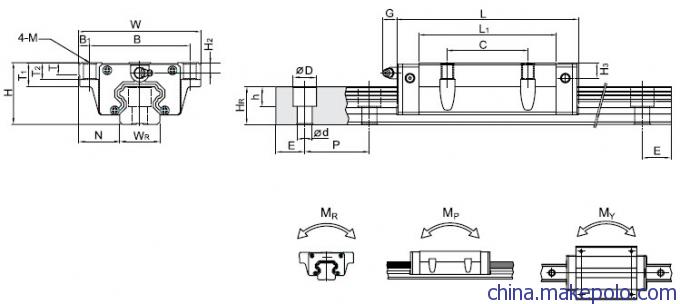

HIWIN上银导轨 HG系列产品规格说明：
HG系列直线导轨分为非互换性及互换性型两种线性导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。直线导轨的产品规格型号主要标明导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。
