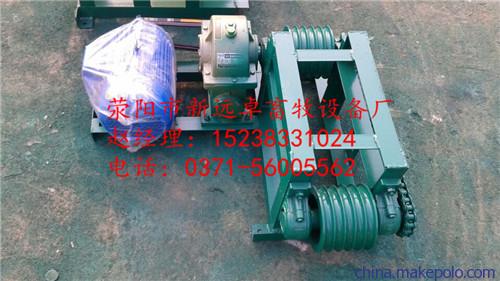

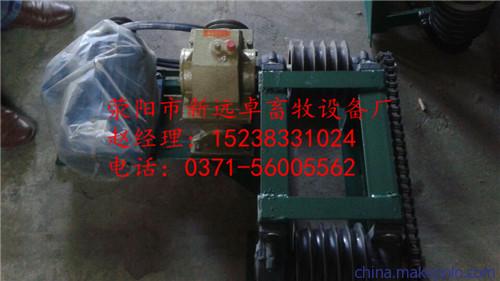

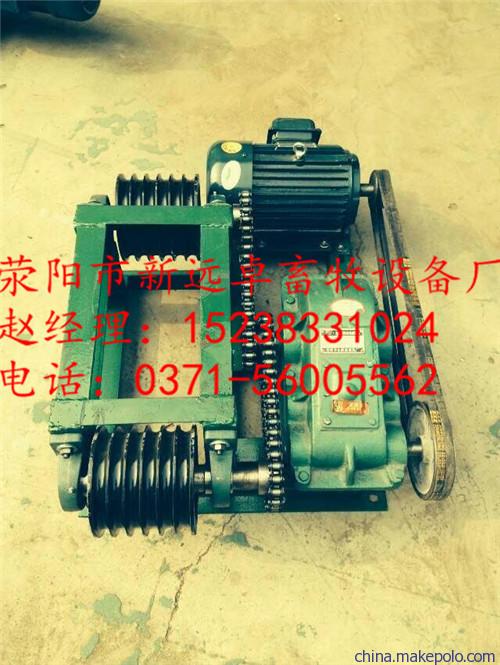

本系列牵引式刮板清粪机主要用于鸡的阶梯式笼养鸡和肉鸡高床式饲养而设计的纵向清粪系统，每台可用于2-3列粪沟，刮粪板尺寸可按粪沟尺寸而定，3层蛋鸡笼标准粪沟宽度为1.8米，刮粪板宽度1.75米。

　　安装及使用注意事项：

　　1、安装时，主机所用水泥地角固定装置应埋入地下50cm，以防拉力过大时脱出;

　　2、转角轮露出地面部分不易过长，转角轮外切线与粪道中心线重合，即外切线置于粪道中心线，防止清粪过程中粪板走偏;

　　3、使用前通过减速机注油口加注齿轮油或机油1.5升，不可过多或过少，避免减速机发热;

　　4、使用时保持减速机注油口大油

　　5、粪道一般要求30-50cm深度;

　　一、使用安装条件及适用范围：

　　1、牵引主机宜安装在室外，其安装平台高度应与粪槽底水平位基本一致，刮粪板基本宽度1.8米，特殊宽度可定制。

　　2、粪槽深度要求30cm以上，两壁及底部要求较平直，粪道中无障碍物。

　　3、主机及转角能安装固定件应预埋，安装牢固。

　　4、本机广泛用于笼养和网上平养的家禽家畜粪便清出，也可用于工厂车间生产线物料收集。

　　二、全自动清粪机结构特点：

　　● 自动清粪，操作简单快捷;

　　● 多级动力传动，增大摩擦，动力强劲;

　　● 220V单相电源和380V三相电源动力输出可选，清粪干净;

　　● 一台主机可运行1—4个刮粪板，最长刮粪行程140米

　三、 安全事项

　　1、 初次使用前，请详细阅读使用说明书，了解工作原理和安全注意事项;

　　2、 安装、调整、维修、保养必须在关闭电源状态进行，确保安全;

　　3、 机器使用前或者长期停用再启用，应按产品使用说明书规定进行调整和保养，在使用过程中，定期检查电器控制部件的可靠性和灵敏度。定期检查螺栓、链条、三角带，松动时，及时调整;

　　4、 不得擅自改装、改动传动系统传动比;

　　5、 未满16岁的青少年及未掌握机器使用方法的人不得独自操作机器;

　　6、 电机外壳的接地必须可靠;

　　7、 链条、三角带及牵引绳有伤手危险，机器工作时不得靠近;

　　8、 机器应安装于干燥环境，避免电器受潮，露天存放，应有防雨措施。

　　四、 使用、维护、保养

　　1、 使用前，摆线针轮减速机加注30#机油至油窗中部，涡轮减速机加注50#机油1.2-1.5升，每三个月更换机油一次。

　　2、 粪板每天清理2-3次，粪沟过长增加清粪次数。

　　3、 正常作业时，每周检查润滑油一次，不足时应添加，每周向传动链条滴注润滑油一次。

　　4、 每月检查链条紧度，链条中部下垂3-5毫米为宜，松动松开紧固螺栓调整后，紧好螺栓及顶丝。

　　5、 每周检查刮粪板，及时清理板上积粪。

　　五、 安装

　　1、 主机及脚轮用混凝土浇筑必须牢固可靠，防止运转时松动(附安装示意图)

　　2、 紧绳：2人配合，先把绳头固定到转角轮轴上，把绳绕过其余转角轮再绕好绳滚，1人控制开关，另1人拉着绳头，用主机把绳子拉紧，找好绳子长度，将多余绳子截断，然后把绳头连到另外1个绳头上，可用8号镀锌丝扎紧，然后将转角轮轴上固定的绳头松开，将刮板按位置摆好，将绳子和刮板铁架固定牢固即可。

　　3、 控制箱上行程开关(限位器)，固定在粪沟端头(刮粪板停靠的位置)，位置以刮粪方便碰撞为宜。

　　4、 对于配有时控开关和电机综合保护器的控制箱，安装时必须将时控开关设定手动模式关位置，防止时控开关自行启动，电机突然运转发生意外，待安装调试好后，再按时控开关使用说明设定时控开关，因电箱装有电机综合保护器，接通电机方可安装调试线路，否则电机综合保护器默认为缺相状态，电箱接触器不会吸合，电机综合保护器调整按电机综合保护器说明书。

　　5、 牵引绳因有一定伸缩性，应不定期检查，如有松动打滑现象及时调整。
