M42高速钢性能/高速工具钢/M42成分/M42用途

（1）模具钢的特性  M42钢属于美国钼系高速工具钢。主要特性是碳化物颗粒细、分布均匀，韧性好，硬度高，耐磨性好，但脱碳敏感性和过热敏感性大，热加工和热处理范围较窄。

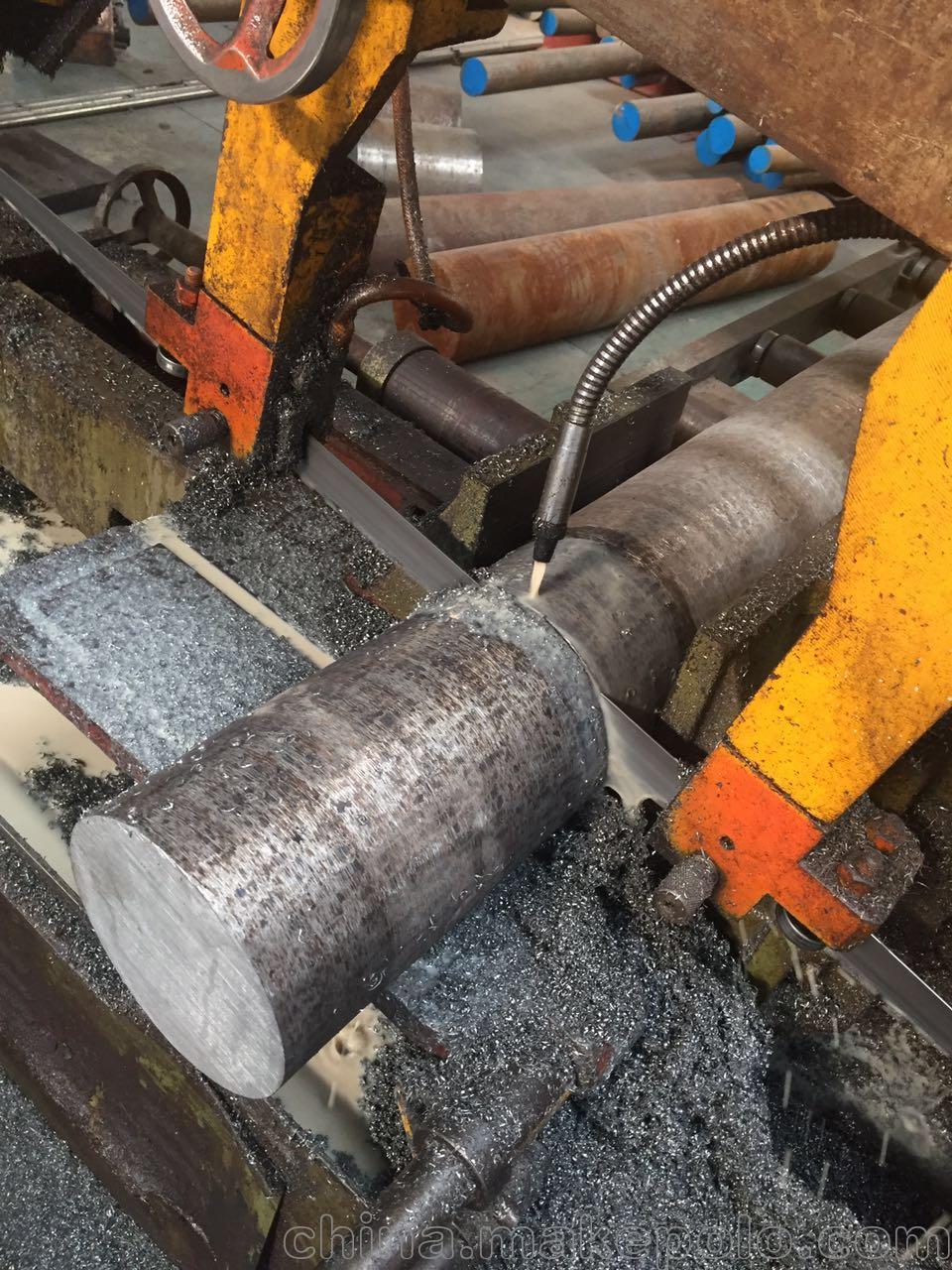

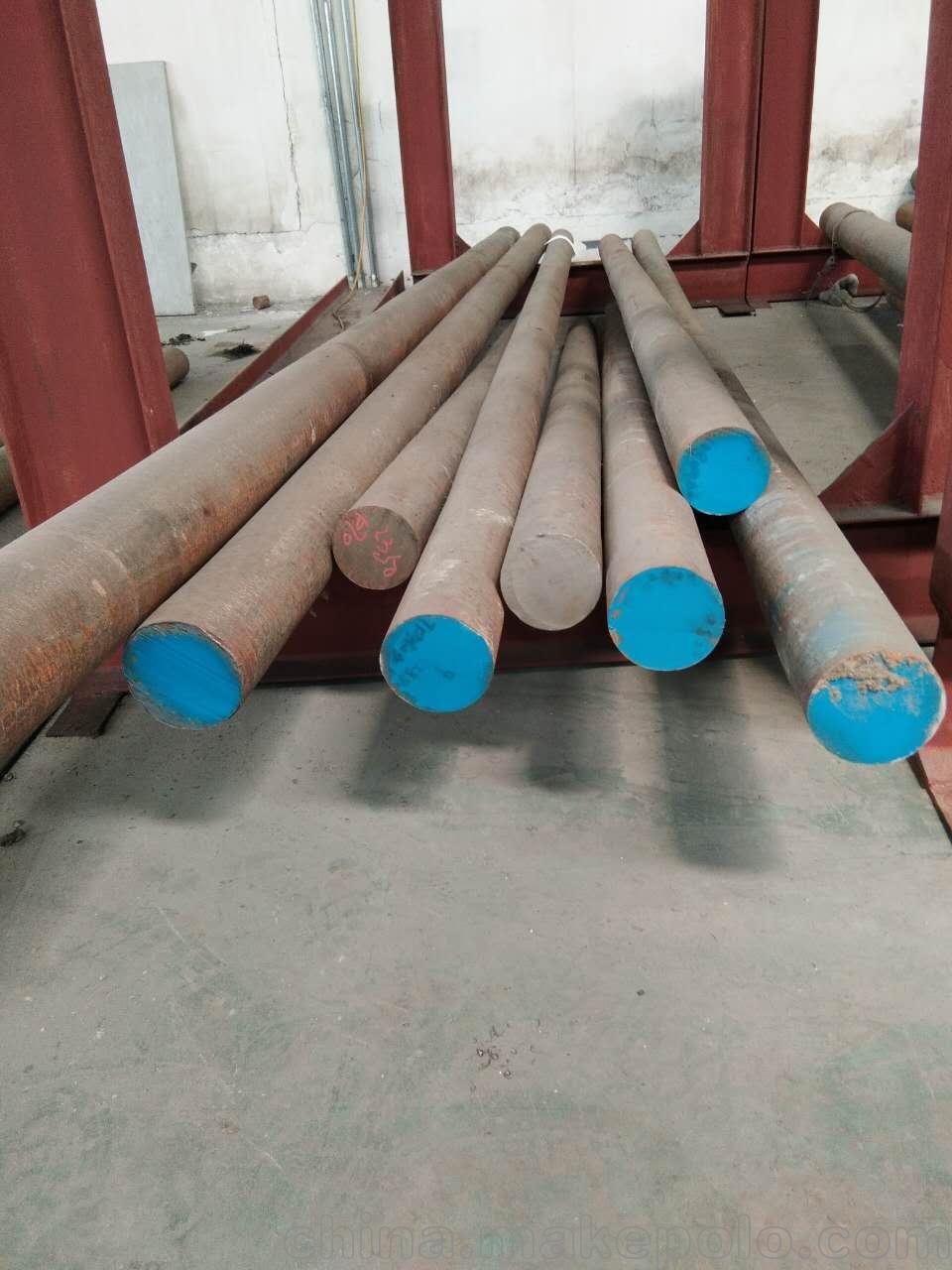

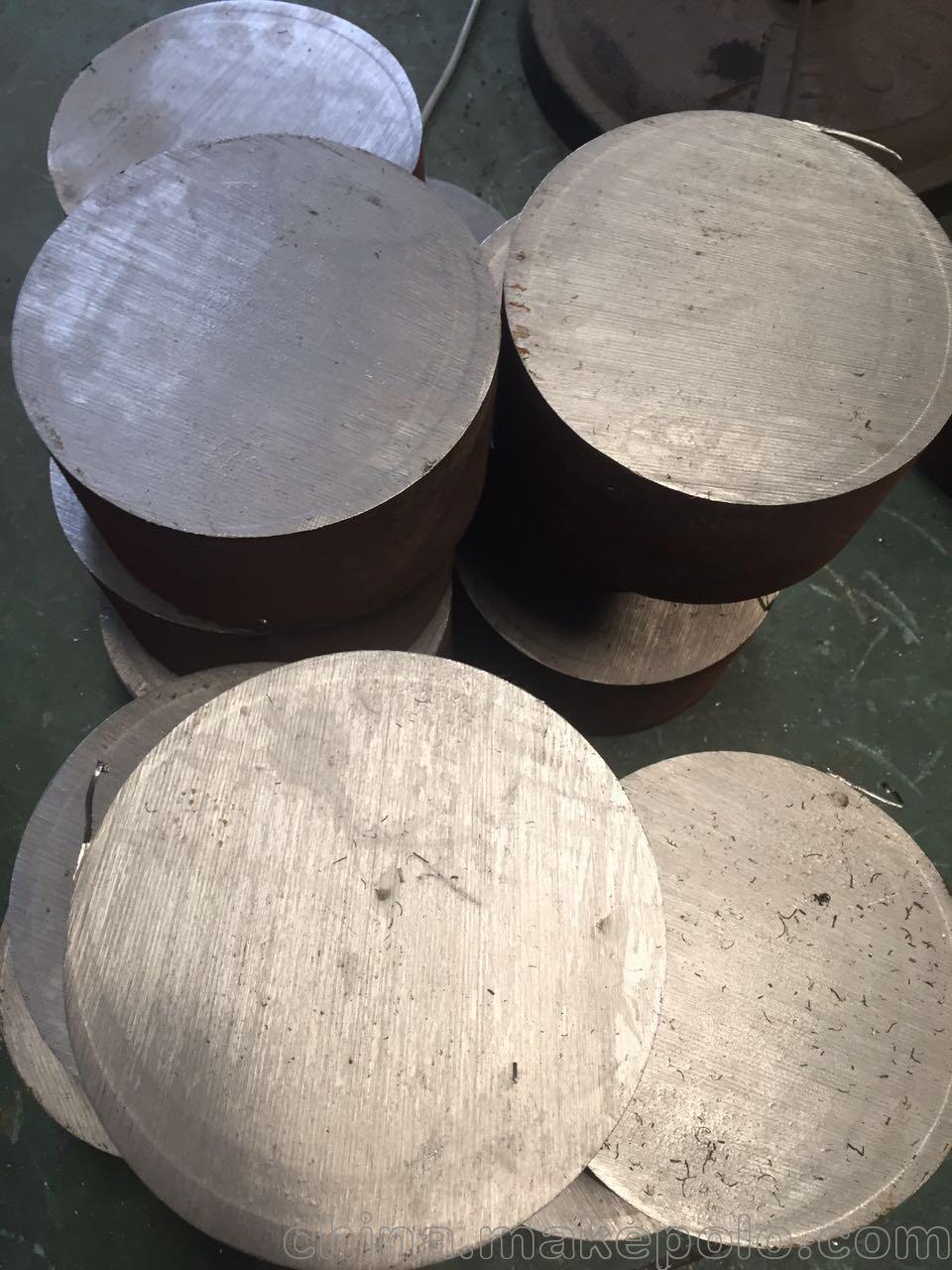

（2）供货状态及硬度  退火态，硬度269HBS；冷拉态，硬度285HBS，冷拉后退火态，硬度277HBS。

（3）M42主要化学成分（质量分数，%）  C 1.10、Si0.20～0.40、Mn0.20～0.40、Cr 3.75、Mo9.50、V1.15、W 1.50、Co 8.00。

（4）参考对应钢号 我国GB标准钢号W2Mo9Cr4Vco8、美国AISI标准钢号M42、日本JIS标准钢号SKH55、日本日立HITACHI标准钢号YXM42、日本不二越NACHI标准钢号HSD42、德国DIN标准钢号S2-10-1-8、德国DIN标准材料编号1.3247、奥地利百禄BOHLER标准钢号S500。

（5）热加工规范 开始温度1090～1150℃。

（6）退火规范 温度840～870℃，随炉空冷，退火后硬度235～369HBS。

（7）淬火、回火规范 预热温度732～843℃，淬火温度盐浴炉1170℃，可控气氛炉1188℃，淬火介质为油、空冷或盐浴，回火温度540～600℃/538℃，回火后硬度65～61HRC/661HRC。

（8）M42典型应用举例

①适于制造各种强力切割用耐磨、耐冲击工具。

②高级冲模，螺丝模，较需韧性及形状复杂的冲头等。
