彩田八牌 环保防水聚脲地坪漆BA-901 看台屋顶防水
概 述 | 彩田八牌-WTP-901聚脲面涂是一种高固含双组份聚脲涂料。 |

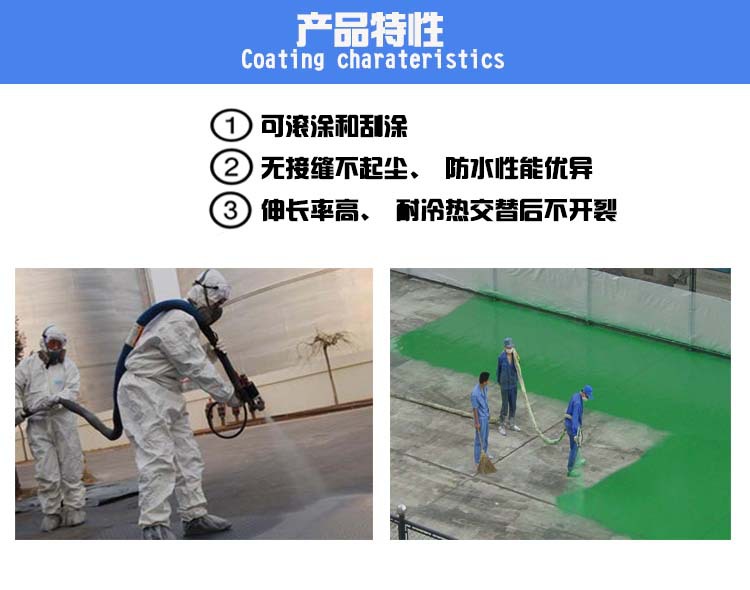

特 性 | 1、可滚涂和刮涂； 2、无接缝不起尘，防水性能优异； 3、伸长率高，耐冷热交替后不开裂。 4、耐候性好，不粉化，不褪色。 |
用 途 | 主要用于建筑物的屋顶防水、工业厂房、水库、隧道、桥梁、地下工程以及发电厂冷却塔、废/污水处理池、水族馆、游泳池内衬装饰等的涂装。 |
| |

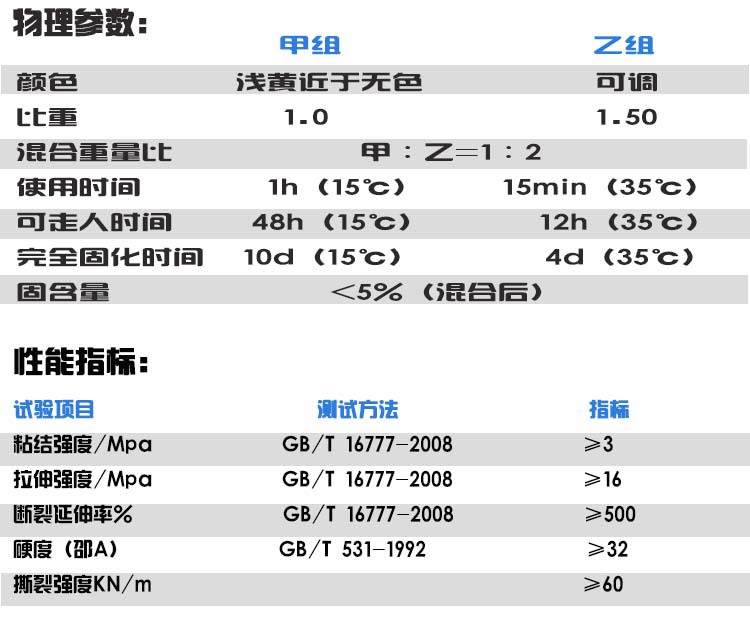

物理参数 | | 甲组 | 乙组 |
| 颜 色 | 浅黄近于无色 | 可调 |
| 比 重 | 1.0 | 1.35 |
| 配合重量比 | 甲∶乙＝1∶2 |
| 使用时间 | 60分（15℃） | 30分（25℃） | 15分（35℃） |
| 可走人时间 | 12h（15℃） | 6h（25℃） | 4h（35℃） |
| 完全固化时间 | 10d（15℃） | 7d（25℃） | 2d（35℃） |
| VOC含量 | <10%（混合后） |
性能指标 | |
| 试验项目/单位 | 测试方法 | 指标 |
| 粘结强度/Mpa | GB/T 16777-2008 | ≥2.5 |
| 拉伸强度/Mpa | GB/T 16777-2008 | ≥14 |
| 断裂延伸率% | GB/T 16777-2008 | ≥200 |
| 硬度（邵A） | GB/T 531-1992 | ≥70 |
| 人工气候老化(2000h) | | | 无明显变化 |
施工说明 | | |
| 混合 | 混合前先将乙组充分搅拌均匀；按比例将甲、乙组份倒入搅拌桶后搅拌均匀。注意倒出混合料时不允许把桶壁和桶底粘附的混合料刮出，防止可能出现的混合不均匀情况。 |

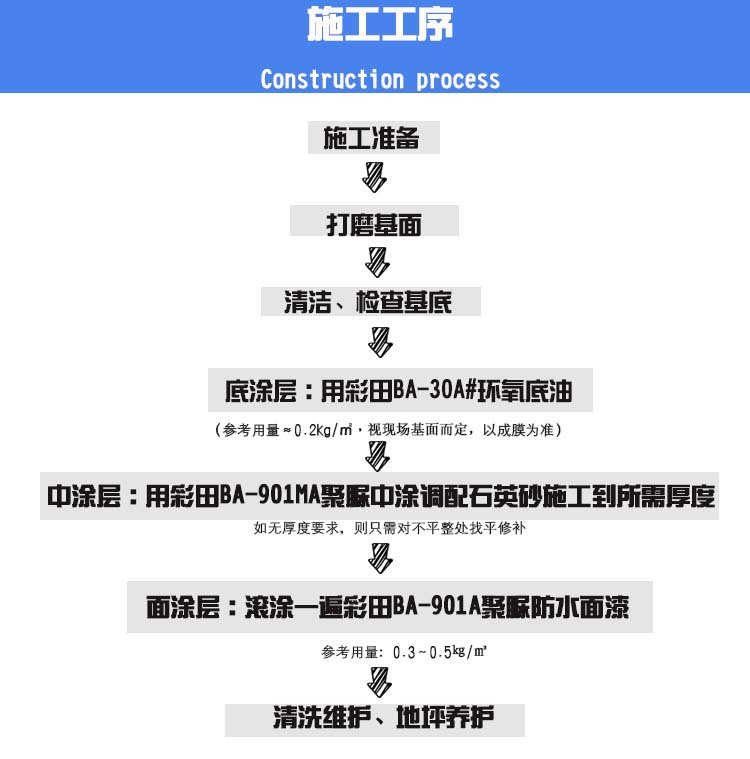

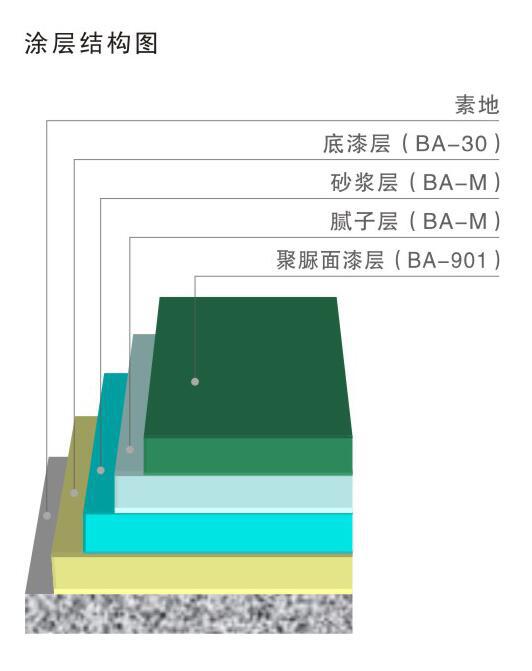

| 施工方法 | 1、底涂层：彩田90#环氧底油，参考用量为0.20kg/m2左右，具体应根据现场基面情况而定，达到均匀成膜为准； 2、中涂层：视基面的平整度和强度,用 彩田WTP-901M聚脲中涂调配石英砂或石英粉施工到所需厚度； 3、面涂层：滚涂一遍彩田WTP-901聚脲防水面漆。 |
| 参考用量 | 0.3～0.5㎏/㎡ |
| 工具清洗 | 彩田聚脲专用稀释剂。 |
| 施工条件 | 建议在施工和固化得以正常进行的5℃以上使用本品，为避免水汽凝结，要求施工基面干燥洁净，空气相对湿度小于85%。 |
注意事项 | 1、使用时间以5kg配料量计，气温升高时或配料量增加时，使用期会相应缩短； 2、施工时环境清洁，空气干爽、无尘。空气流通适量控制，以免引入外界杂质，影响表面装饰效果 |
贮 存 | 密封贮存于阴凉通风处，防潮、防晒、防冻。 |
保 质 期 | 6个月。 |
安 全 | 小心使用本品。吞服是有害或致命的，如果吞服应立即求医。皮肤、眼睛不得接触本品。时刻注意采取预防措施，防火防爆。残留物的处理应遵守有关国家或当地政府的安全法规。 |
重要声明 | 彩田公司保证产品生产质量。这里提供的建议和信息来源于我们独立的实验室，在可控的条件下是准确无误的，但是由于在产品使用过程中，我们无法进行直接和持续的控制，因此，无论是否采用所提供的建议、推荐、方案和资料，彩田公司不承担由于产品使用而引发的任何直接或间接责任。 |
