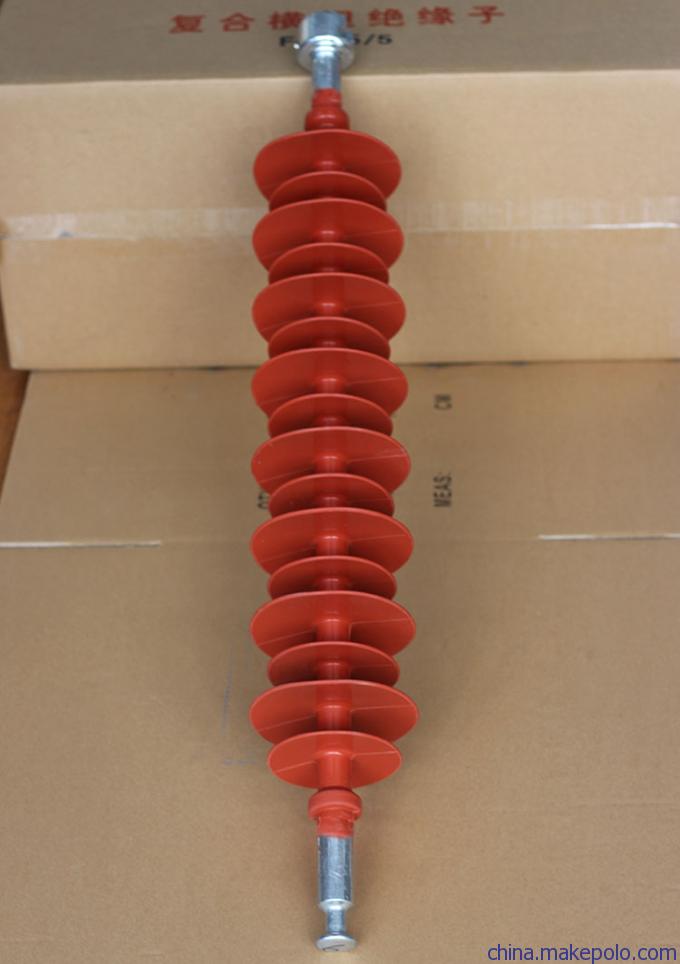

FXBW4-66 /100悬式绝缘子结构及特点：

复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。

复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。

芯棒是由树脂粘接上百万根玻璃纤维沿轴线平行排列而形成的玻璃钢棒，抗拉强度高于600MPa，是高强度瓷的3～5倍，相当于优质炭素钢，具有良好的抗挠和抗疲劳性，承受合成绝缘子的机械负荷，是内绝缘的主要部分，选用蠕变小的增强纤维和树脂，确保芯棒有良好的机械和电气性能。芯棒受潮将发生水解反应，降低合成绝缘子的机械强度，引发掉串事故，因此确保芯棒不受潮是合成绝缘子安全运行的基本条件。

复合高压绝缘子FXBW4-66 /100改系列复合高压绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，我厂的瓷配方先进，性能优异，经实际运行，可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。产品的法兰结构合理，受力时应力分布均匀。复合高压绝缘子FXBW4-66 /100其材料为机械强度高的球墨铸铁，表面热镀锌。具有优良的抗锈蚀能力。复合高压绝缘子FXBW4-66 /100胶装用水泥为高标号水泥，加上合理的养护工艺，复合高压绝缘子FXBW4-66 /100使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式，具有结构简单，运行使用寿命长和维护工作量少等优点。为保证复合高压绝缘子的可靠性，本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。

伞裙护套是以硅橡胶为基体，添加偶联剂、阻燃剂、抗老化剂等填充料经高温加压硫化而成，是合成绝缘子良好的外绝缘，硅橡胶伞裙护套具有良好的憎水性，使水份在其表面形成水珠状而难形成连续水膜， 其憎水性迁移加强了合成绝缘子的防污能力，由于硅橡胶分子作用，伞裙护套上的污秽层表面也具有憎水性，而且其憎水性在局部电弧等因素下短时失效后很快又能恢复，大大提高了合成绝缘子的污闪电压，相同泄漏距离及污秽程度下的污闪电压是瓷绝缘子串的2倍以上，这一优良的抗污特性使合成绝缘子广泛应用于线路的防污调爬中。同时硅橡胶伞裙护套具有优良的耐老化性、阻燃性、耐漏电起痕及电蚀损性，抗撕裂，并保护芯棒不受外部环境的侵蚀，因制造工艺不同，有的产品的芯棒与护套、伞裙与护套之间存在粘接层，如挤包护套穿伞工艺，粘接层和电场同方向，是绝缘的薄弱环节，因粘接材料和粘接工艺的原因曾造成绝缘内界面受潮发生局部放电击穿整支丧失绝缘的情况，应加以注意；伞裙护套整体真空注射的工艺，减少了内绝缘界面，有益于改善合成绝缘子的内绝缘。

FXBW4-66 /100复合悬式绝缘子技术参数表

 【执行标准】

1﹑GB311.1-1997    《高压输变电设备的绝缘配合》

2﹑GB/T7354-2003     《局部放电装置》

3﹑DL/538-1993        《高压带电显示装置技术条件》

4﹑DL/T539-1993       《户内交流高压开关柜和元部件凝霜及污秽试验技术条件》

5﹑JB/T10305-2001     《3.6KV~40.5KV高压设备用户内有机材料支柱绝缘子条件》

6﹑GB/T16927.1-1997    《高电压试验技术》

7﹑GB/T11022-1999     《高压开关设备和控制设备标准的共用技术要求》

【Execution Norm】

1﹑GB311.1-1997    《insulation coordination of high volt electric transmission and transformation equipment》

2﹑GB/T7354-2003     《partial discharge measuring》

3﹑DL/538-1993       《high volt charged display device’s technical condition》

4﹑DL/T539-1993       《dew and feculence testing technical condition of indoor AC high volt switch board and component》

5﹑JB/T10305-2001     《technical condition of 3.6KV~40.5KV high volt equipment indoor organic material post insulator》

6﹑GB/T16927.1-1997    《high-low volt testing technical》

7﹑GB/T11022-1999       《share technical demand of high-volt switching equipment and control equipment》
