一体化超声波液位计位计原理
超声波液位位计安装于容器上部，在电子单元控制下，探头向被测物体发射出一束超声波脉冲，声波被物体表面反射，部分反射回波由探头接收并转换成电信号。从超声波发射到被重新接收，其时间与探头至被测物体的距离成正比。电子单元检测该时间，并根据已知的声速计算出被测距离，通过减法运算就可以得出物位值。
产品分类及技术参数：

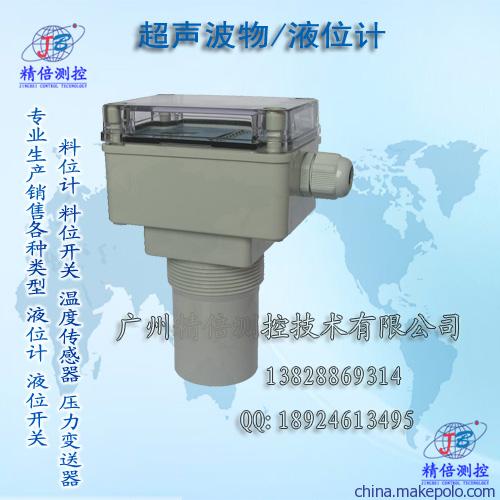

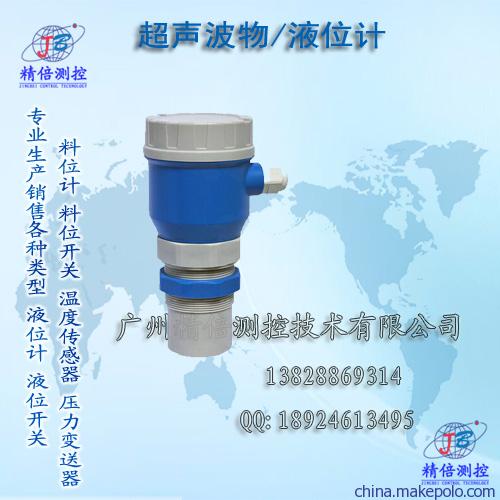

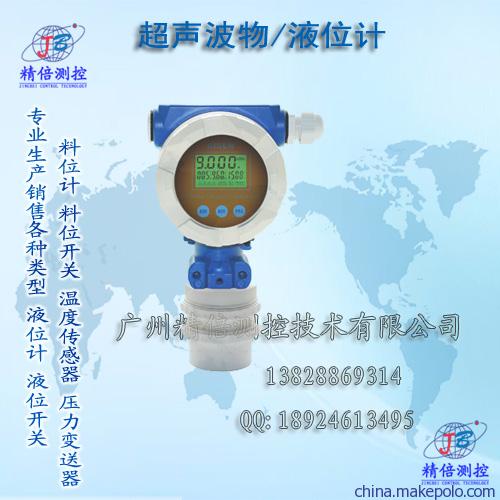

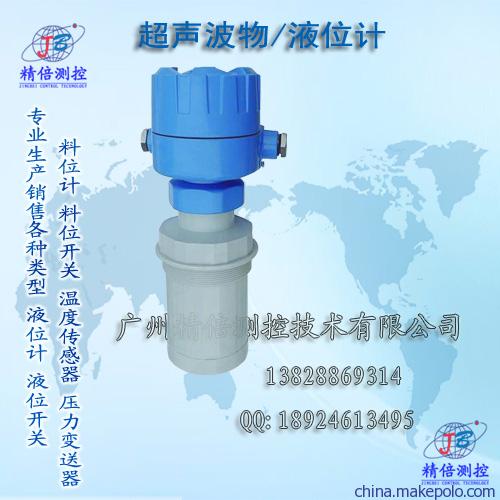

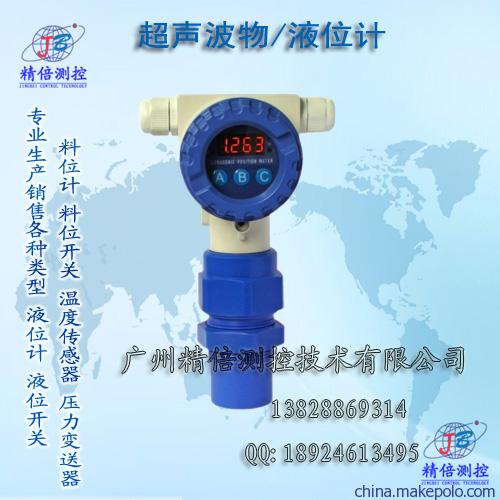

一体式超声波液位计--基本型
量程：3m（固体），4m(液体）8m（液体）
盲区：0.20m/0.30m
精度（空气中）：实际量程的0.2%
显示分辨率：1mm
电流输出：4~20mA
输出分辨率：实际量程的0.03%
输出负载：0~600Ω
继电器输出：上限及下限控制（可选）
继电器规格：5A 250VAC/30VDC
参数设置：3位有感按键
介质温度：-45℃~95℃
压力范围：±0.01MPa
声波束角：8°(3db)
检测周期：1秒
外壳材料：ABS
传感器材料：PVC
保护等级：IP68
安装方式：法兰或支架
一体式超声波液位计--中量程基本型
量程：6m（固体/液体）、12m（液体）
盲区：0.22m/0.30m
精度（空气中）：实际量程的0.2%
显示分辨率：1mm/1cm
电流输出：4~20mA
输出分辨率：实际量程的0.03%
输出负载：0~600Ω
继电器输出：上限及下限控制（可选）
继电器规格：5A 250VAC/30VDC
参数设置：3位有感按键
介质温度：-45℃~95℃
压力范围：±0.03MPa
声波束角：8°(3db)/5°（3db)
检测周期：1秒
外壳材料：ABS
传感器材料：PVC
保护等级：IP68
安装方式：法兰或支架

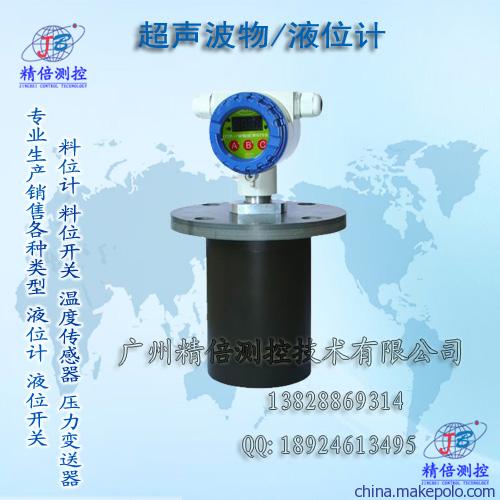

一体式超声波液位计--大量程基本型
量程：10~30m（固体/液体）
盲区：0.60m/0.80m
精度（空气中）：实际量程的0.2%
显示分辨率：1cm
电流输出：4~20mA
输出分辨率：实际量程的0.03%
输出负载：0~600Ω
继电器输出：上限及下限控制（可选）
继电器规格：5A 250VAC/30VDC
参数设置：3位有感按键
介质温度：-45℃~95℃
压力范围：±0.03MPa
声波束角：3°(3db)
检测周期：1秒
外壳材料：ABS
传感器材料：PVC
保护等级：IP68
安装方式：法兰或支架
