特長
- コネクタ（M12×1-4ピン）結線式です。
- 入力電源が DC12?24V（許容電圧変動±10%）範囲で使用できます。
- アンプ保護構造は IP67相当です。
- 流量の下限値を設定できます。
- 下限設定値流量以下では、LED（赤）ランプ表示と出力信号で警告します。
- 低圧仕様の場合、流体の流れの状態を、ロータの回転を目視することによって確認できます。
- 高圧仕様の場合、25MPaでの流量計測が可能です。（DFS-1を除く）
- DFS-2, 3, 6, 8の場合は、必ず金属製キャップ（高圧用）を取り付けた状態でご使用ください。なお、出荷時は金属製キャップ（高圧用）が装着されています。
- 自由な取り付け姿勢（水平・垂直・傾斜）と自由な流入方向で使用できます。
- 本体前面のキャップを外し、ロータのクリーニングができます。
仕様
● 本体及び全体仕様
形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
接続ネジ口径（両端） | Rc1/8 | Rc1/4 | Rc3/8 | Rc3/4 | Rc1 |
最大流量（ℓ/min） | 1 | 10 | 20 | 50 | 100 |
使用流量範囲（ℓ/min） | 0.2∼1 | 1∼10 | 2∼20 | 5∼50 | 10∼100 |
最高使用圧力 | 3MPa | 3MPa（PC/金属製キャップ） | |||
流体目視機能の | あり | あり / （PC/金属製キャップ装着時のみ流体目視可） | |||
精度（全流量範囲）※2 | ±0.1 ℓ/min | ±0.5 ℓ/min | ±1.0 ℓ/min | ±2.5 ℓ/min | ±5.0 ℓ/min |
使用流体 ※3 | 一般石油系作動油、潤滑油 | 一般石油系作動油、潤滑油 | |||
圧力損失 ※4 | 0.03MPa以下 | 0.025MPa以下 | |||
使用温度範囲 | 0～80℃（周囲温度は0～50℃） | ||||
接液部材質 | C3604（Niメッキ）、Nd-Fe-B、POM、PC、NBR | ||||
※1： | 金属製キャップ（高圧用）装着時は流体目視出来ません。 |
※2： | Ｏ仕様は、32cSt時の保証値となります。 |
※3： | 使用流体により、出荷時の調整が異なります。発注時にご指定ください。 |
※4： | 最大流量時、32cSt時の値を示します。 |
● アンプ部仕様
形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
電源 | DC12V～24V（許容電圧変動 ±10%） | ||||
最大消費電流 | MAX.100mA | ||||
出力 | NPNオープンコレクタ/PNPオープンコレクタ（任意に変更可能。出荷時はNPN） | ||||

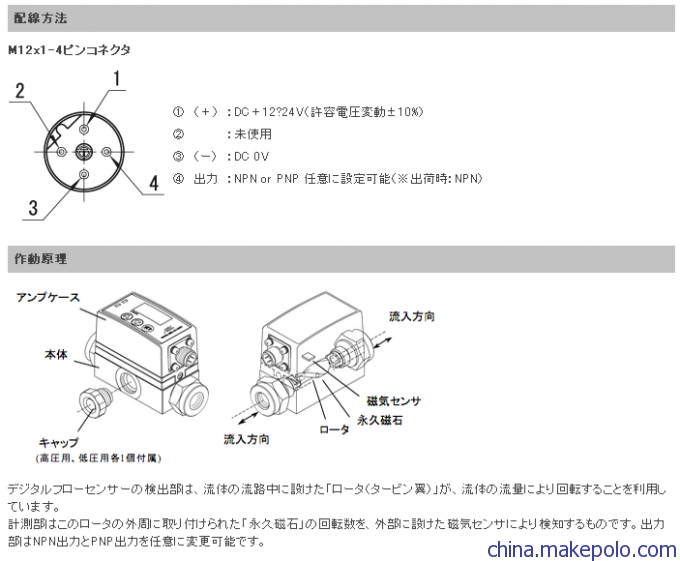

接続 | M12x1-4ピンコネクタ（DC用） | ||||
保護構造 | IP67 相当 | ||||
材質 | ABS、NBR、PA、ポリエステル | ||||
表示 ※5 | 7セグメントLED、2LEDs（緑・赤） | ||||
出力状態 ※6 | 設定流量以上の場合は： | ||||
※5： | 表示は設定により非表示にすることが可能です。 |
※6： | 警報流量は任意に設定可能です。設定方法については、取り扱い説明書をご確認ください。 |
- 各種工作機械、印刷機械、プレス機械、減速機等の主軸、各軸受の潤滑油流量管理による焼き付き防止！
- 各種工作機械のクーラント液流量管理による工具破損、火災発生防止！
- フィルターの目詰まり検知用
- 冷却水の流量管理

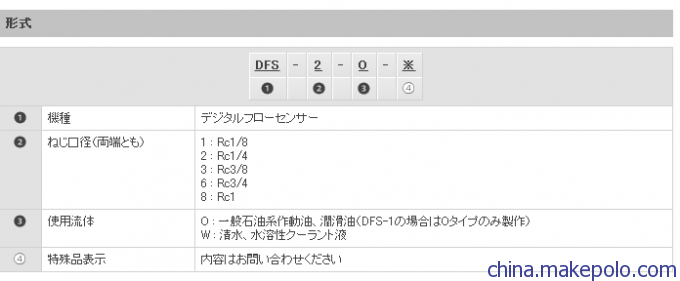

製品名 | 型番 | |
油用 0.2～1ℓ/min | DFS-1-O |
|
油用 1～10ℓ/min | DFS-2-O |
|
水・水溶性クーラント用 1～10ℓ/min | DFS-2-W |
|
油用 2～20ℓ/min | DFS-3-O |
|
水・水溶性クーラント用 2～20ℓ/min | DFS-3-W |
|
油用 5～50ℓ/min | DFS-6-O |
|
水・水溶性クーラント用 5～50ℓ/min | DFS-6-W |
|
油用 10〜100ℓ/min | DFS-8-O |
|
水・水溶性クーラント用 10〜100ℓ/min | DFS-8-W |
|
