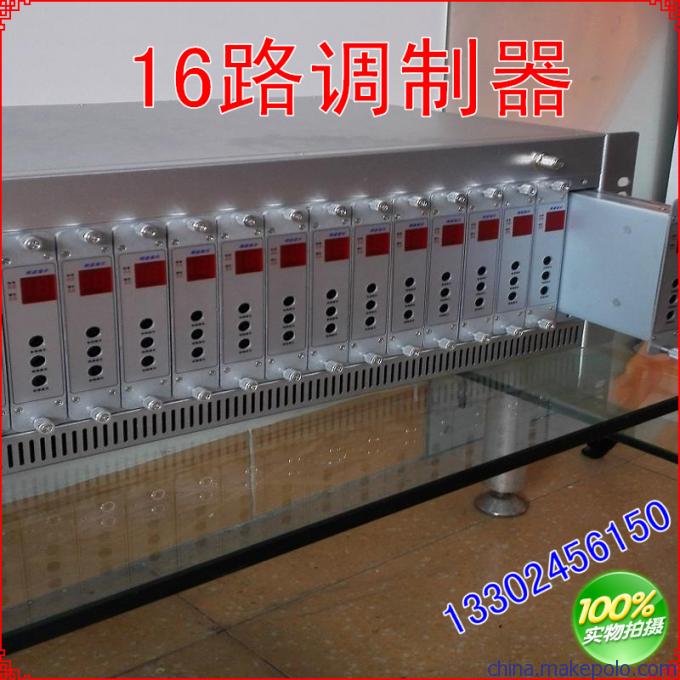

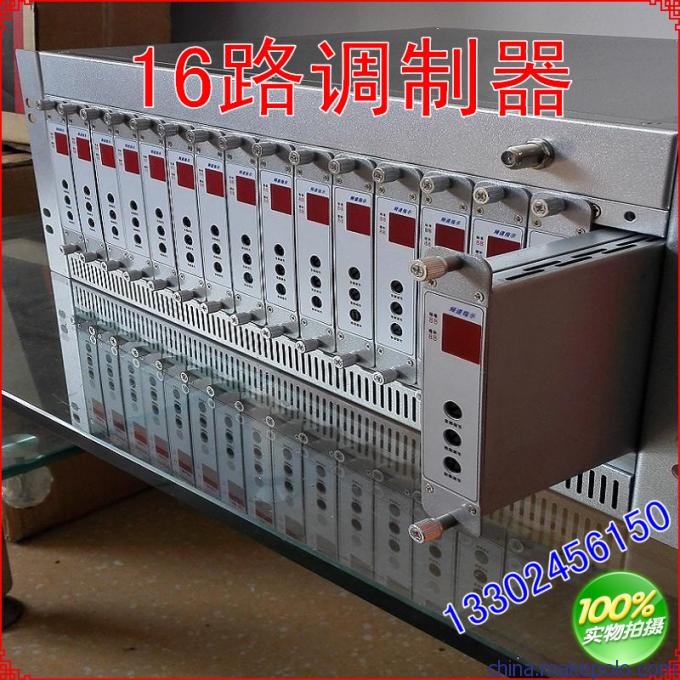

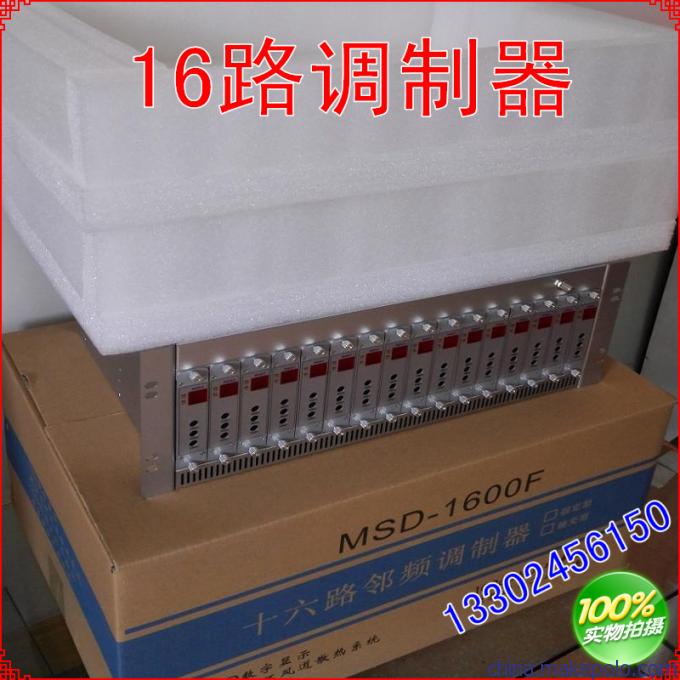

美视达16路调制器/SK-16/中频调制器/多路调制器
机架型固定频道领频调制器，采用中频调制，45-860MHZ任意16个领频频道可选，带混合带放大！230M起点频率3980元/台，230M以下频率3200元/台。
一、技术特点
●电源冗余量大，可常年连续稳定工作。
●调制电路采用当今主流调治芯片配以单片机控制，稳定可靠。
●各个频道的调制电路完全独立，频道配置非常灵活方便。
●多路调制器一体化安装，结构紧凑，不需要专设机房。
●出厂前已经完成有线电视传送设备的相关调试，在现场免调试，输入AV信号即可工作，可以由非专业人员安装施工。
二、技术参数：
固定频道 | 47～860MHz |
输出电平 | ≥110dBμV |
输出阻抗 | 75Ω |
视频信噪比 | ≥55dB |
工作环境温度 | 0～40℃ |
视频带内平坦度 | ±1dB |
视频调制度范围 | 0～90% 连续可调 |
色度/亮度时延差 | ≤45 ns |
微分增益 | ≤5%（当调制度为 87.5%） |
微分相位 | ≤5°（当调制度为 87.5%） |
视频输入阻抗 | 75Ω |
视频输入电平 | 1.0Vp-p（对应于87.5%调制度） |
寄生输出抑制比 | ≥60dB |
图像/伴音功率比 | -10dB～-30dB 连续可调 |
输出电平可调节范围 | 0～-20dB （可调整） |
图像载频准确度 | ≤±5KHz（VHF带内）； ≤±10KHz（UHF带内） |
射频输出反射损耗 | ≥12dB（VHF带内）； ≥10dB（UHF带内） |
音频输入电平 | 1Vp-p（±50KHz频偏） |
音频输入阻抗 | 600Ω |
音频信噪比 | 50μs |
音频预加重 | 50μs |
电源供电 | AC 220V±10% 50Hz±2Hz，50W |
体积/重量 | 重量是11kg，体积为29*55*26cm |
三、安装与连接
电视调制器采用国际通用的19英寸2U标准机型,安装时建议上、下机器应留出一个间隔,以便空气自由流通,同时机壳应良好接地。前面板调整和连接操作见图2,后面板调整和连接见图3。
名 称 | 功 能 |
AUDIO | 调整音量 |
VIDEO | 调整调制度以获得最佳视频效果 |
PWR | 电源指示灯 |
A/V（RATIO） | 调整图象伴音功率比，将其设置在所需植上 |
RF OUTPUT LEVEL | 调节旋钮，使输出电平达到系统设计要求 |

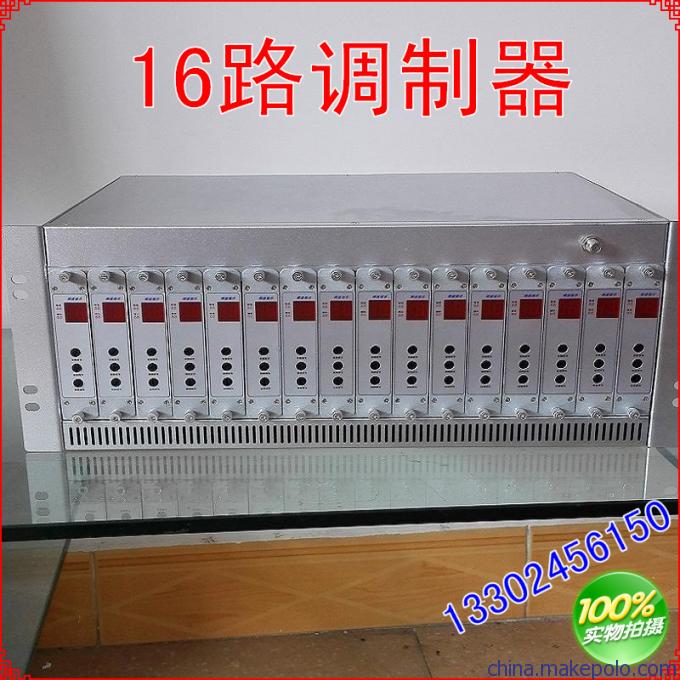

前面板图、功能表：
名 称 | 功 能 |
VI IN | 使用视频电缆连接至视频信号源 |
A IN | 使用音频电缆连接至音频信号源 |
OUT | 使用射频电缆连接至多路混合器 |
DC 12V | 电源12V输入 |
调制器后面板图、功能表
名 称 | 功 能 |
RF OUT | 射频输出 |
POWER | 电源指示灯 |
RF OUT PUT LEVEL | 输出电平调节 |
1~16 | 16路混合 |
混合器后面板图、功能表
所有安装、连接无误后，接通电源，加电后10分钟以上，再进行参数调整。
注意：使用中应避免频繁开关电源，每次关机后应间隔1分钟以上再开机。
四、安全注意事项
电视调制器采用DC出境12V供电，使用时电源应连接可靠，在确保安全无误的前提下，方可接通电源。维修人员应具备安全知识，在有仪器的前提下，更换机内涉及安全的元器件（如电源、保险丝等）时，必须用相同型号更换。本产品属机房精密设备，应避免潮湿及剧烈震动。
