产品简介：

一、产品型号：WHD-14S

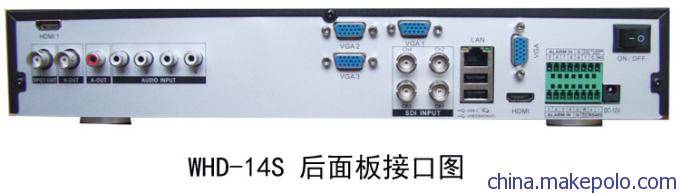

二、输入、输出接口：






1、3路VGA视频输入，1路HDMI视频输入，备用4路SDI输入；4路模拟音频输入。
2、VGA以及SDI视频输入连接时，需要连接相应的模拟音频输入音频线，否则，录制后没有声音；HDMI自带音频。
3、输入HDMI、VGA接口后，SDI 不能连接使用！
4、 输出接口：HDMI、VGA、以及1路模拟音频输出（1*RCA(200-3000毫伏，5千欧)。用VGA输出时，必须同时连接模拟音频输出，否则，没有声音。（个别老式电视机如声音不匹配，请更换电视机型号）。
5、如需将拾音器连接到录像机，可以将拾音器的音频输入连接到想匹配的视频端子一致的音频输入序号，拾音器的声音即可与该路视频实现音视频同步录制。
  注意，目前国产一般型号的拾音器，缺乏音频屏蔽功能，拾音器连接录像机后，如录像机同时连接了电视机，电视机会有鸣叫噪音或者回音现象。
   解决连接拾音器鸣叫的方式：在摄像机或者播放器的HDMI输出接口连接HDMI一分二的分屏器，一路接电视机，另一路接录像机。
   在视频会议现场，如果用拾音器录制现场声音，还需要先将拾音器连接到调音台，再从调音台连接到录像机，通过调音台将拾音器的声音调整平衡，以保障音质的功效。
6、1个网络接口10兆/100兆/1000兆自适应以太网口。
7、USB接口：3个，支持有线、无线鼠标、无线网卡、移动硬盘或者U盘备份。
三、适合用户群

1、如要求VGA实现音视频同步录像，必须同时具有想匹配的模拟音频输入。
2、需要1路HDMI、3路VGA输入录像的用户。

四、功能特点

1、嵌入式LINUX操作系统，16位真彩色图形化菜单操作界面。压缩算法升级到H.264 High Profile，先进的时空滤波技术使码流同比降低30%以上。
   开机画面为四画面，支持一键放大单画面，支持开机默认上次设置的开机画面，如上次设置为单路画面，则开机后依然是单路画面。在单画面放大播放时，如不显示播放画面，只需返回四画面再次进入单画面即可。
2、支持4路实时1920*1080P\60hz以及以下参数的高清视频输入录像；录制分辨率1080P@30帧（SMPTE 292）、1080P25\30hz；录制文件格式为H264\AVI可选格式。视频压缩格式：H.264(High Profile)。录像帧率为25fps/ch (PAL) ，30fps/ch (NTSC)。录像码流为128K~12Mbps。录像编码格式为VBR/CBR。音频压缩：G.711A。
   支持任意设置每一路的录像起始时间、以及任意关闭开启每一路的录像。
3、兼容HDCP协议，支持录制各类加密视频。
4、支持内置一块3.5寸串口最大3TB的硬盘芯。以1080P画质设置录像，可以录制1800小时左右。原装正宗品牌的3.5寸的串口硬盘芯均可以，最大支持到3TB。自己安装硬盘时，要注意不要拆卸和抽拉机箱里面的主板、线材等配件，更不能按动主板上的按钮，以免影响功能、性能，特别是不能撕坏各主板、接头的易碎标，否则，将不予质保！
   每路占用硬盘空间：视频：CIF 4~5G/天*通道， D1 8~20G/天*通道；960H 12G~30G/天*通道;720P：10G~42G/天*通道；1080P ~40G/天*通道；音频： 691.2兆每天*通道。
5、支持开机自动录像、定时录像、随时录像、手动录像、移动侦测录像、传感报警录像。
6、支持随意设置每一个通道的单次文件夹录像时间，可以设置长达每2小时形成一个录像文件，以“好”画质设计，2小时录制形成的一个文件为3.2GB左右。录像画质有六档可选。一般设置为“好”画质。
7、录像时支持无延迟输出同步显示。支持录制时间戳的设置和取消。
8、支持边看边录、边录边看；支持时光平移。支持4路同时直播播放，支持一键放大单路播放，一键单路有声播放。支持全屏播放。
9、在录像的同时，可以回看已经录制的视频。回看时支持智能检索。分时间/日历检索、事件检索（移动侦测事件、外部报警事件）等方式。可以不同的颜色显示某个时间、某个通道是否有录像。回放支持回放、暂停、快进、快退、飞梭控制、上一段、下一段、电子放大等，支持鼠标直接拖动进度条。支持剪接、标签功能。移动侦测：每画面可设置192（16*12）个检测区域；可设置多级灵敏度。
回放质量：4路实时1080P/720P/960H/D1/HD1/CIF/QCIF
  支持4路同步回放，支持一键点击放大单路回放，一键单路有声回放。
10、支持外接USB移动硬盘或者U盘拷贝备份。支持网络备份、USB移动硬盘、USB刻录、SATA刻录备份。可灵活选择H264或者AVI格式，AVI格式备份支持1080P音视频同步备份，支持各类编辑软件的剪接、合成编辑。
11、支持局域网、因特网远程电脑上直播、点播、回看、设置管理录像起始时间、录像画质、云台控制、信息查询等操作。
12、支持局域网、因特网远程电脑、手机、平板的录像、高清截图等操作。即使录像机没有内置硬盘，也可在电脑进行录像。
13、支持安卓手机、ISO平板的多画面监看（部分手机）、手机录像、抓图、云台控制、设备列表保存等操作。支持的手机类型Symbian、Iphone、Windows mobile、黑莓、Andriod等。
14、支持网络通信协议为：1个RS-485、支持多种云台TCP/IP, UDP, DHCP, DNS, PPPOE, DDNS,Email协议。
15、支持连接有线网络，也支持外接无线网卡进行无线连接网络。
16、支持密码设置管理，支持最多设置10用户，支持主码流和子码流实时传输。
17、报警支持录像、云台、报警输出、邮件发送。4路报警输入，1路报警输出。
18、机器面板有丰富齐全的按键，支持遥控器，而用有线、无线鼠标操作更方便。
19、功耗：12V4A电源，功耗<15(不含硬盘)
20、适合环境：温度0℃-＋55℃；湿度10%-90%；大气压86kpa-106kpa。
21、双向语音对讲功能。各网络终端可以通过电脑、手机、平板，在监控、直播主机场景的时候，可以与主机方随意通话交流。

五、机器模具规格以及配件：

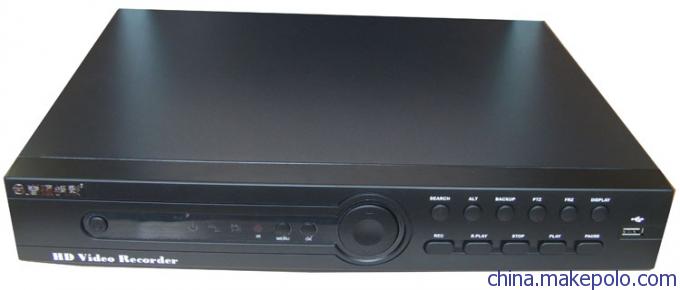

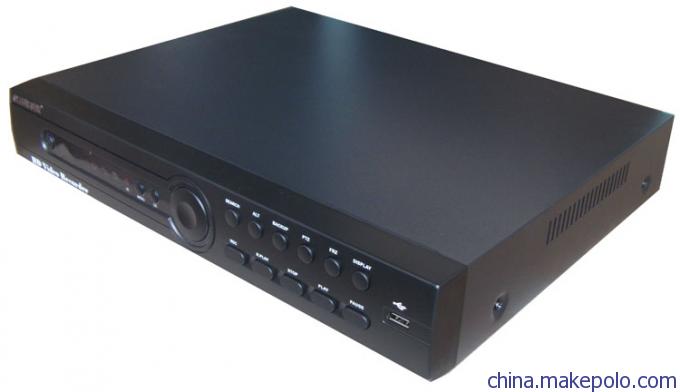

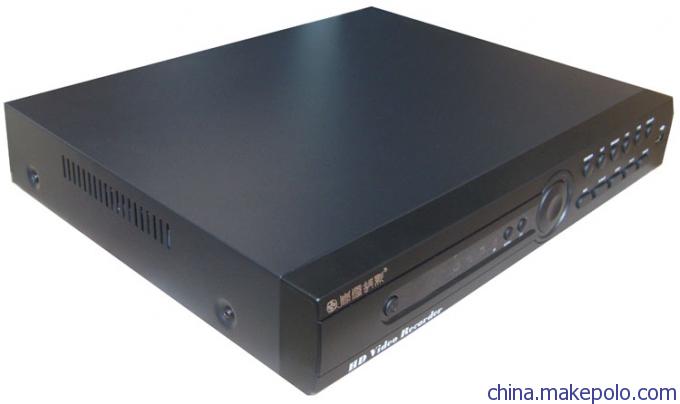

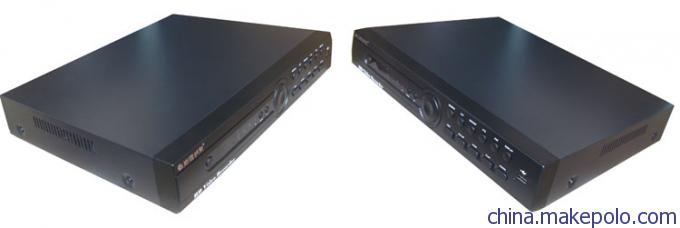

1、全机为金属机身，黝黑色调，正方形设计。前面板为航空防辐射塑钢材质，嵌有功能齐全的功能按钮。
2、主机规格：长*宽*高= 37*30*7厘米。主机净重： 3.2  公斤，不含硬盘。
3、包装盒规格：长*宽*高= 42.7厘米*13.8厘米*37.6厘米。包装毛重：4.5   公斤。
4、配件：12V4A电源适配器、电源线、遥控器、鼠标、硬盘数据线、硬盘电源线、硬盘固定螺丝。
