索卡8路有线电视前端系统捷变频调制器 8合一有线电视系统调制器

品牌：索卡         型号：SK-8860

产品特点：
1、八路视音频通道输入，一路射频八个频道的隔频输出。
2、采用高中频调制、一次变频方式和声表面滤波器处理，
带外干扰小。
3、伴音、图像高中频和射频本振均采用MCU锁相技术，
频率稳定度和准确度都高。
4、整机各功能电路均采用片状工艺，整机可靠性高。
5、LED显示频道。按MUNE键可选定八路通道中的一路，前面板有八个指示灯
指示你选定是哪个通道；按UP或DOMN键可设定选定通道的输出频道。
6、操作便利，音量大小、视频调制度均可在前面板调节。
7、电源部分采用高可靠性高动态范围的开关电源。
8、可以根据客户要求定制不同的制式。
技术参数
射频 输出频率范围 47MHz ~ 550 MHz 或 470 ~ 860MHz 可选
频率准确度 ± 5kHz
输出电平 85dBuV
带外抑制 - 60dBc max
输出阻抗 75Ω
输出反射 12dB min 任意频道
视频 伴音 - 图像载波 18 ± 2dB
输入电平 0.6 ~ 1.5Vp-p
视频输入阻抗 75Ω
视频输入反射 30dB min
K系数 4?； max（ 2T pulse）
信噪比（加权） 60dB
时延 40 nsec
带内平坦度 ± 1dB
微分增益 ± 4% （调制度为 87.5 % ）
微分相位 ± 4° （调制度为 87.5 % ）
音频 输入电平 -10 ~ 10 dBm
输入阻抗 10KΩ min
带内平坦度 ± 1dB max(40Hz~15KHz
失真度 1 %
信噪比 -55dB
图像、伴音间距 根据制式定
电源 输入交流电压 100 ~ 260V
功耗 15W max
尺寸 440mm 长 X179mm宽X44mm高
重量 最大 8kg
存储温度 -20°C —— +70°C
使用温度 0°C —— +45°C

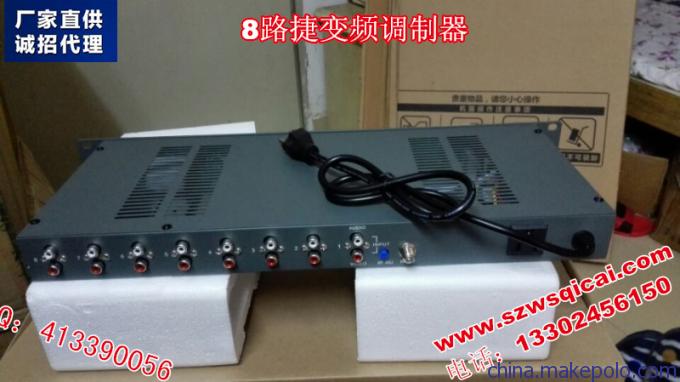

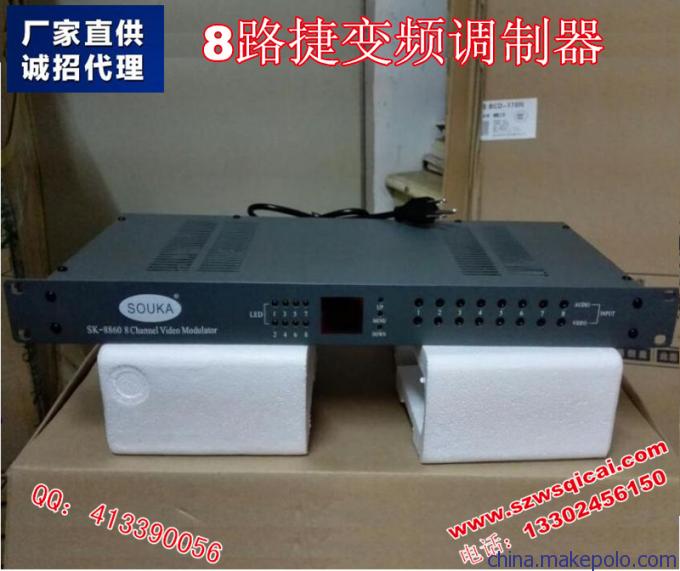

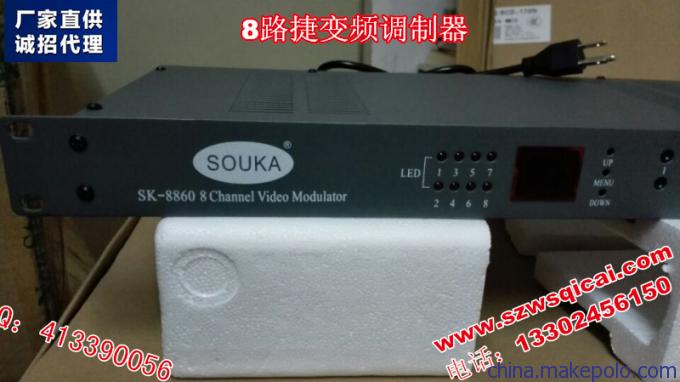

产品实物图如下：
