圆形逆流式冷却塔
代码意义：
  G —工业型、 B—玻璃钢、N—逆流式、L —冷却塔 500T—水量。
参数：
   空气湿球温度τ =28℃、进水温t 1 =43℃、出水温t 2 =33℃。
结构特点：
  工业型即中高温冷却塔，水温降一盘为 10 ～ 25 ℃。该型增加了塔体直径、风量风压、功率、填料高度等一系列措施。它知合于水温降较高的工业用水的冷。
选型使用：
   选用时须知水量 Q 、进水温度 t 1 、出水温度 t 2 及湿球温度 t ，根据热力性能曲线确定型号。
就材料的耐寒性而言，能适用于 -50 ℃的地区，但是对于冷月平均气温低于 -10 ℃的地区，订货时应提出要求防结冰措施，出厂前可配有淋水导流环，使水不流到百叶窗上。
循环水浑度不大于 50 毫克 / 升，短期不大于 100 毫克 / 升，不宜含有油污和机械性杂质，必要时采取来藻及水质稳定措施。
   小于 125 型的冷却塔，外面连接的进出水管与冷却塔连接处应设支座，防止过多的重量压在塔壁上。
   布水管按名义流量开孔，如实际水量与名义流量相差 15 ％以上，订货时说明，由制造厂改变开孔尺寸。塔的进水管水压大约 2 米到 5米水柱。不要压力过高，否则流量过大会飘水。
   本产品适用于水温不超过 60 ℃，如超过 60 ℃的，订货时提出，本厂在选材上加以解决。如需阻燃型冷却塔，订货时须说明，本厂可以满足要求。
冷却塔各部件剖析
1、塔体钢结构：
为钢结构桁架体系，整体结构强度高，结构受力合理。塔体结构具有多向受力性能的效果，能在承受集中荷载，非对称荷载，降低了冷却塔的振动（自振频率为12HZ，运行的振幅0.09mm）。提高了冷却塔抗风荷、抗震能力，具有的整体稳定性。塔内主要受力钢件、配水管及检修梯等部件，其防腐问题是塔质量保证的一个重要环节，本厂为保证质量，所有出厂钢质构件均进行打磨除锈，再涮环氧富锌组合防腐涂料做防腐处理（防腐工艺：先打磨除锈并将钢质构件表面的残留物清理干净，再涂涮环氧富锌底漆两遍-环氧富锌中间漆两遍-环氧煤沥青漆两遍，且每遍漆膜厚度为80微米。
为避免施工过程中对钢构件防腐层的破坏，在钢构件加工好以后，本厂对冷却塔进行试装，这样可避免由于和加工过程中的疏忽而造成的现场切割，试装合格后对各部件做好标记，再进行防腐处理。
2、围护结构（厚度为2.5mm±0.1mm）
本塔围护件采用玻璃钢材质，其厚度为3mm。玻璃钢产品的固化度大于80%，弯曲强度大于147Mpa，巴氏硬度大于35，结构层树脂含量为50%，冷却塔的外表面上直径3-5mm的气泡在1m2范围内不超过3个，表面气泡直径不大于5mm。原辅助材料采用189#耐水、耐老化树脂，表面采用防老化，抗紫外线性能胶衣树脂，玻璃钢制品表面均匀，色泽均匀，使用不褪色不龟裂。
3、风筒（厚度为6mm±0.1mm）
风筒采用玻璃钢材质动能回收型风筒,其厚度为8mm。该风筒充分利用了气体流动均匀理论，结合工程实践和实测数据而。内壁曲线采用椭圆曲线，与采用直线的自然扩散型风洞相比较，消除了气流脱壁现象，避免形成涡流区，致使风同中心负压区面积大幅缩小，出风口断面风速分布趋于均匀，经实际应用检测，该风筒动能回收值大于30%
风筒采用手糊工艺成型，外表面为含稳定剂的光滑树脂胶衣层，内表面涂树脂两遍，并采压模工艺处理保持较高光洁度以减少阻力。
4、风机
叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料，风机角度可调。风机具有气动力合理、风量大、效率高、噪声低、耐腐蚀等优点。
5、电机
所配的电机为冷却塔用变扭矩变速电机。户外型，防护为IP54，达到标准，具有密封防水性能好，耐高温、效率高和噪声低等特点。
6、减速机
水平卧式、噪声低、效率高、油润滑可靠、检修理工方便，并有油温、振动报警装置。
7、淋水填料
填料采用PVC “S”波填料。该填料具有表面大，热力与坐力综合性能好等特点。该填料具有亲水增油性能好、散热系数大、耐温差变化等特点。
8、配水系统
采用管式等面圆环均匀布水，保证了冷却塔的配水均匀。采用ABS反射Ⅱ型式喷头，喷头所需压力低，布水均匀，节约能耗，通污能力强，不易堵塞。喷头采用法兰定位联接，可防止喷头脱落。
9、收水器
采用SJ160×45弧型加筋收水器，机制成型， PVC材质，耐水汽性能好、使用寿命长、经久耐用、收水效率高、阻力低、风吹损失水小于0.01%。

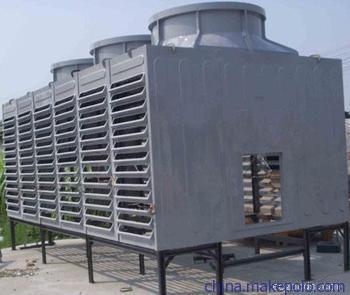

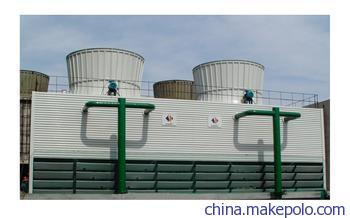

“冷却塔” 是指可将水冷却的一种装置。水在其与流过的空气进行热交换、质交换，致使水温下降。
开式冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。基本原理是：干燥（低焓值）的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热（高焓值）的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与水接触的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，即通过与不饱和干空气热传递带走水的显热，部分水蒸发将水中的潜热带走，从而达到给冷却水降温的目地。
闭式冷却塔是利用水和盘管接触，通过管壁热传递换热带走盘管内冷却工质的热量达到冷却目地。闭式冷却塔中的循环水只在冷却塔内部循环与空气换热冷却再与盘管接触带走盘管内工质热量，补水管适当补水，相比于开式冷却塔，闭式冷却塔的特征就是增加盘管，需要冷却的液体工质在钢质盘管内流动不与水直接接触，通过管壁换热。
组成
玻璃钢冷却塔由冷却塔体、风机组件、电机组件、深水盘、溅水装置、布水装置、管道系统、支架、供货零部件间的连接紧固件、密封垫片及所有必需的零件和材料组成。
通风筒
通风筒多为钢筋混凝土双曲线旋转壳，具有较好的结构力学和流体力学特性。壳体下部边缘支承在等距离的V形或X形斜支柱上，以构成冷却塔的进风口。壳体的荷载经斜支柱传到基础上。基础多做成带斜面的环形基础以承受由斜支柱传来的部分环拉力，也可做成分离的单个基础或桩基础。
通风筒的喉部直径小，当计算壳体受压稳定时，壳壁薄，由此向上直径逐渐增大构成气流扩散段，塔顶处设有刚性环，喉部以下按双曲线形逐渐扩大，下段壳壁也相应加厚，形成一个具有刚度的下环梁。通风筒也可做成截头锥壳或组合锥壳，或用钢构架外包木护板或石棉水泥护板的多边形塔筒。
